Mi legyen a nyomás a csövekben, és mi ez a mutató függ
A keresőmotorok gyakran kérdeznek arra vonatkozóan, hogy mennyi nyomás van a fűtőcsövekben, de ez a beállítás nem helyes, mivel a rendszer MPa-ja attól függ, hogy melyik rendszer központi vagy önálló a házban, és itt is ezek a számok eltérhetnek.
Például, ha a hűtőfolyadékot alacsony emelkedésű épületekre alkalmazzuk, a nyomás sokkal kisebb, mint a sokemeletes épületek esetében, ezért magában az áramkörben is különbözni fog. Nézzük meg ezeket az összefüggéseket, és nézzük meg a további videót ebben a cikkben.
Nyomás arány
Nyomásfajták
Megjegyzés. A cső nyomószilárdságának kiszámításához (lakástérfogat esetén) meg kell érteni, hogy a mérés mely típusai léteznek egyáltalán.
- A statikus nyomás alatt egy vízoszlop, pontosabban annak magassága értendő, amelyhez a szivattyú képes a kazánból vagy a központi kazánházból felemelni - ez a teljesítmény számítása függ ettől, különösen a magas épületek esetében.. Vagyis az egyszintes és többszintes, ugyanolyan életteret biztosító épületek esetében a mutató követelményei teljesen eltérőek.
- A dinamikus nyomás függ a rendszer hűtőközegének sebességétől - minél gyorsabb a ciklus, annál kevesebb a víz lehűl, ezért alacsonyabb a fűtési költsége, és az energia összköltsége is csökken.

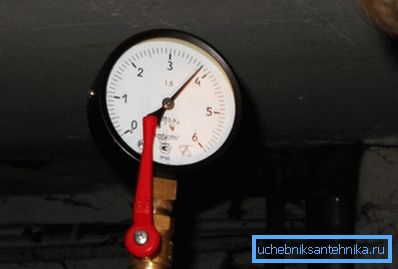

- Ezenkívül van egy működő (állandó) és préselési (maximális vagy próba) nyomás és a cső falvastagsága a présnyomás függvényében számolva, és nem a munka. A lakóépületek normál működési körülményei között, az építés típusától függetlenül (új projekt vagy Hruscsovka) a működési nyomást 8 és 9,5 atmoszféra között kell tartani, ami 0,8-0,96 MPa vagy 8,1-9 , 81 kgf / cm2), az utasítások szerint. Sajnos néhány otthonban ez a szám nagymértékben alulbecsült, és kb. 5-5,5 atmoszféra, illetve 0,5-0,55 MPa vagy 5,0-5,6 kgf / cm2.
Polipropilén csövek
Megjegyzés. A polipropilén csöveket általában az orosz PP vagy az angol PPR rövidítéssel írják. De melyik nyomás tartja a polipropilén csövet és annak termikus tulajdonságait a PN rövidítés jelöli, majd utána egy szám.
Ha arról beszélünk, hogy a polipropilén csövek mennyire képesek ellenállni a nyomásnak, ez azt jelenti, hogy a fűtési körről, és valószínűleg a központi kazánházról beszélünk, mivel autonóm rendszerrel nyomás van az áramkörön.

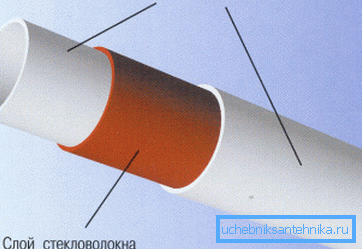

Az önálló megoldásnál az alacsony nyomású polietilén cső nagyon alkalmas - fűthető padlóra szerelve. Azonban a PN10 b PN16 polipropilén jelölésénél nincsenek megerősítő rétegek, és ezek a csövek nem alkalmasak a kontúrra - PN20 és PN25 rendszerint itt használatosak.
A PPR üzemi erőforrás függésének nyomon követése a nyomás és hőmérséklet függvényében
| t? C | Működési erőforrás (év) | PPR típusú | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Megengedett terhelés (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21.7 | 27.1 | 33.9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12.9 | 20.7 | 25.9 | 32.3 | |
| 30 | 10 | 11.7 | 18.8 | 23.5 | 29.3 |
| 25 | 11.3 | 18.1 | 22.7 | 28.3 | |
| 50 | 11.1 | 17.7 | 22.1 | 27.7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17.3 | 21.7 |
| 25 | 8.0 | 12.8 | 16.0 | 20.0 | |
| 50 | 7.3 | 11.7 | 14.7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18.0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13.7 | |
| 70 | 10 | 5.3 | 3.5 | 10.7 | 13.3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7.0 | 9.8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3.9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7.5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7.6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Azt is meg kell mondani, hogy a nyomásnak a cső átmérőjére gyakorolt hatása nem változtatja meg a teljes képet, mivel a nyomás nem változik a keresztmetszet növelésével, de a hűtőközeg mennyisége nő, ami további költségeket von maga után a víz fűtéséhez.
Amint láthatjuk, a központosított fűtésnél, a rendszer nyomásának paraméterei alapján szinte minden PPR tesz (még mindig van egy tartalék), de itt figyelembe kell vennie a hűtőfolyadék hőmérsékletét, mivel ezeket a két paramétert kombinálni kell.
Az RN10 20 ° C-os (rövid ideig 45 ° C) állandó hőmérsékleten képes ellenállni, és az RN16 folyamatosan 35 ° C-on tartja (röviden 60 ° C), ezért ez a lehetőség nem alkalmas forró vízellátáshoz vagy fűtéshez.
Megjegyzés. Egyesek valamilyen oknál fogva úgy vélik, hogy a cső nagy keresztmetszete lehetővé teszi, hogy jobban melegítse a szobát, de ez veszélyes hiba. Először is, amint fent említettük, nagyobb mennyiségű vizet kell melegíteni, másrészt a fűtés forrása nem az áramkör, hanem a radiátor, és harmadszor, a PCB nagyon rosszul működik.
Tehát milyen nyomásos polipropilén csöveket terveztek, megnézhetjük a fenti táblázatot, és újra visszatérünk a hőmérséklet-indikátorokhoz. Először is, fontolja meg az RN20-t - egy ilyen csövet univerzálisnak (forró és hideg víz), és folyamatos működésre tervezték anélkül, hogy következményei lennének a hűtőfolyadék hőmérsékletén 80 ° C-ig, és az autonóm fűtési konvekciós kazánok 60-80 ° C-os üzemmódban működnek.
Nem nagyon nagy különbségek ebben a tekintetben és a kondenzációs kazánokban - van egy normál működési mód 40-80? C, ezért mindkét mód ideális a PPR RN20 számára.
Az egyes régiók esetében azonban nem lesz elegendő 80 ° C-os hőmérséklet a radiátorokhoz és kontúrhoz, ezért az RN25-et kell használni, amely folyamatosan 95 ° C-on működhet. Ebben a módban nemcsak az önálló kazán működhet, hanem a központi kazán helyisége is, ha van rá szükség, tehát hasznosabb lesz az adott cső használata.

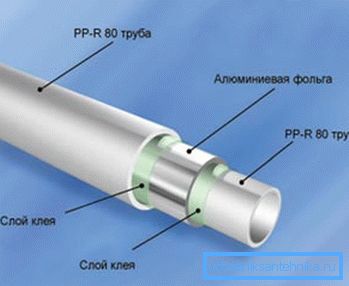

Az RN25 polipropilén csővezetékben vannak olyan jellemzők, amelyeket figyelembe kell venni a beszereléskor - ez kissé megnövekedett külső átmérő, és az erősítő alumíniumfólia helye nem a fal közepén van, hanem közelebb a felülethez.

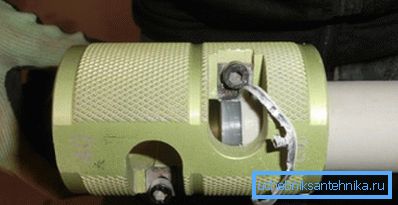

Ha a megnagyobbított rész nem sokat akadályozza, és a vég még forrázáskor a forró fúvókába kerül, akkor a fólia beavatkozik, mivel ez a réteg csupasz lesz, ami csökkenti a csőcsatlakozásra való tapadást, és ennek következtében a kötés minőségét. Ennek elkerülése érdekében a vezetőnek segítenie kell a végét, ahogy a felső képen látható.
Ajánlás. Polipropilén forrasztásakor a 20 mm átmérőjű cső vége a 14-17 mm-es, 25 mm-es, 15-19 mm-es illeszkedő részbe illeszkedik. Amikor a vég mélyebbre esik, a szélei laposak, ezáltal lecsökkentik a permeabilitást, vagy akár blokkolást okoznak.
következtetés
Összefoglalva, meg kell mondani, hogy milyen nyomásnak ellenáll a fém-műanyag cső - ez 10kgs / cm2, ezért kiváló a padlófűtés rendszerekhez. Annak ellenére, hogy a polietilént hivatalosan használják erre a célra, a vízvezetők túlnyomó többsége a 16 mm átmérőjű fém alapú laminátumot választja.
