Műanyag csövek vízellátáshoz: típusok és megkülönböztető

A műanyag csövek vízellátásra való felszerelése általában háromféle anyagot tartalmazhat:

1. metalplast,
2. polipropilén,
3. polietilén.

Mindegyiküket sikeresen használják kisnyomású csővezetékekhez, amelyeket mind lakossági, mind ipari ágazatokban használnak. De ha polietilént (PE) főként a csomagtartóhoz használnak, akkor általában polipropilén (PP vagy PPR) és fémalapú laminátumot használnak a huzalozáshoz (nincs rövidítés).

Az alábbiakban közelebbről megvizsgáljuk az ilyen anyagok technikai és beépítési tulajdonságait, valamint a videót ebben a cikkben.

csővezeték

Röviden a polietilénről

• Ha a magánszektorba vízellátó rendszert szerelnek be, vízforrásként általában kút vagy kút (homok vagy artézián) kerül felhasználásra, és a szivattyúállomáshoz merülő vagy felszíni hidrofor szivattyút használnak. Ezen opciók bármelyikében 32 mm-es átmérőjű polietilén csövet használnak fel a csomópontok autópályájaként (ritka kivételekkel). Ebben az esetben a tömörítő szerelvényeket csövekhez kell csatlakoztatni, amelyek egyenesek (összekapcsolás), 90 ° -os szöget zárhatnak be, négyszögletűek és csökkenthetők a többi szakaszra történő átkapcsoláshoz.
• A PE telepítése leggyakrabban föld alatt történik, de meglehetősen finom anyag, ezért amikor árokba temetik, bizonyos óvintézkedéseket, azaz homokpadot használnak.. Ehhez öntsön egy homokréteget 2 cm-ről 5 cm-re, és tegyen rá egy vízvezetéket, majd ismét homokkal borítja, hogy a talajban lévő szilárd tárgyak (kövek, fém, üveg) ne károsítják a falat. A polietilén jelentős előnye az alacsony ár.

Megjegyzés. A vízellátás mellett a polietilén csöveket kisnyomású szennyvízcsatornák, valamint villamosítási és kommunikációs kábelcsatornák beszerelésére is használják.

Polipropilén vezetékek

Tipikus vezetékek esetén a leggyakrabban a polipropilén (ekoplaszt) használják, melynek rövidítése oroszul PP-nek tűnik, és a latin - PPR és a műanyag csövek mérete a PP vízellátásához 20 mm és 110 mm közötti (külső átmérő). Ezenkívül az ilyen PPR termékek lehetnek egyfalúak vagy megerősítettek (az erősítő réteg alumíniumfólia vagy üvegszál).

A PPR állapota függ a céltól, és újra megjelölhető a PN rövidítéssel, melyet a fal sűrűségét és a cső használatának módját (meleg vagy hideg víz, önálló vagy központi fűtés) jelez.

Így a PN10-t hideg víz szállítására tervezték, olyan hőmérsékleten, amely nem haladja meg a 20 ° C-ot konstans üzemmódban, és gyorsan elérheti a 45 ° C-ot. Ebben az esetben a fal (a szelvénytől függően) 1,9 és 10 mm között van, a belső átmérő pedig 16,2 mm és 90 mm között van, és ellenáll az 1 MPa (10,2 kg / cm²).

A PN20-t hideg és víz számára tervezték (ilyen csövet gyakran univerzálisnak neveznek), amelynek hőmérséklete állandóan nem haladja meg a 80 ° C-ot, és röviden elérheti a 100 ° C-ot. Ebben az esetben a fal (a keresztmetszettől függően) 16 mm és 18,4 mm között lehet, a belső átmérő pedig 10,6 mm és 73,2 mm között van, és ellenáll a 2 MPa (20,4 kg / cm²). Általában alumíniumfóliával megerősített.

A PN25-t mind a hideghez, mind a vízhez (ilyen csövet gyakran univerzálisnak) tervezték, amelynek hőmérséklete állandóan nem haladja meg a 95 ° C-ot, és röviden elérheti a 150 ° C-ot.

Ebben az esetben a fal (a keresztmetszettől függően) 4,0 mm és 13,3 mm között van, a külső átmérő pedig 21,2 mm és 77,9 mm közötti, a belső átmérő 13,2 mm és 50 mm között van, és ellenáll a 2 , 5 MPa (26 kg / cm²). A csövet általában központosított fűtésre használják, de a megerősítő réteg itt nem a réteg közepén helyezkedik el, hanem közelebb a külső élhez.

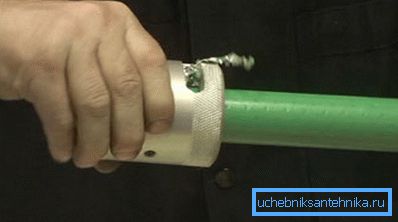

A PN25 dokkoláshoz a fenti ábrán látható trimmer is használható, amely nemcsak a felső PPR réteget távolítja el, hanem az alumíniumfóliát is, annak érdekében, hogy az ilyen típusú csövek hegesztéséhez elektromos tapadókorongot biztosítson. A búvár a PN25 polipropilén cső külső átmérőjének megfelelően van kiválasztva.

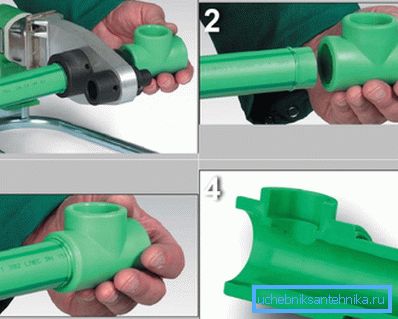

A polipropilén csövek összekötő munkálatai átvezetéssel (32 °, 45 °, 90 °, pólusú), redukáló és menetes szerelvények segítségével (átállás egy másik anyagba) történik. A 4-es töredék a csőnek a szerelvényhez való megfelelő illeszkedését mutatja, amely nagyobb mélységgel lecsökkenti az él szélét, és ennek következtében csökkenti a vízellátás áramlását.

Megjegyzés. A polipropilén esetében a műanyag vízvezetékcsövek javítása nagyon ritkán történik, mivel a gyárból származó garanciaidő 50-100 év. De néha szükség van egy kötőelemre, amely a csövek merevségét tekintve amerikai szerelvény felhasználásával készül.

Metalloplast

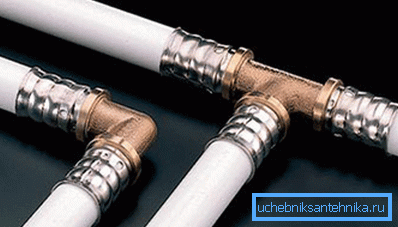

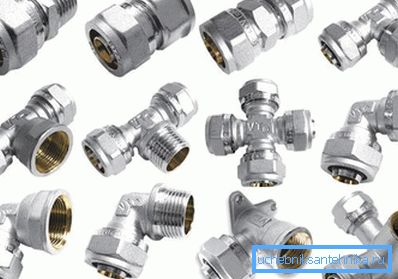

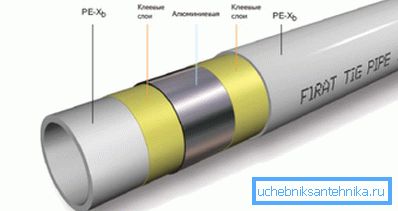

A vízvezeték elosztásának legegyszerűbb és leggyorsabb anyaga fém-műanyag - itt nincs forrasztási munka a dokkoláshoz és a szétkapcsoláshoz - a csatlakozás tömörítésű fémszerelvények és aljzatok segítségével történik. A cső maga öt rétegből áll, ahol az alsó és a felső polimerekből, az alumíniumfólia középső (erősítő) és két ragasztókötőből áll.

Ha a munkanyomás nem haladja meg a 10 atmoszférát, és a vízhőmérséklet nem több, mint 90 ° C, akkor a gyártók szerint a fém-műanyag vízellátó vezetékek élettartama legalább 50 év legyen.

A gyenge pont itt a fém-műanyag csövek szerelvényei és vízcsatlakozói - fémből készültek, és annak ellenére, hogy nagyon jó minőségű lehet, bármilyen fém korrózióra érzékeny. Ezenkívül az erősítő réteg is sérülékeny, amely együttesen vagy anélkül lehet, ahol a fólia varrással rendelkezik, ez gyengíti a megerősítés erejét.

A tartósabb egy zökkenőmentes erősítő réteg, ha a fóliát szilárd cső vagy rétegbevonatú átfedés formájában öltözik. A zökkenőmentes opciót a padlófűtési rendszer (pl. Polietilén helyett) fektetésére is használják.

következtetés

Mint bármely más csőhöz hasonlóan a fém-műanyag bármilyen anyaggal (fém, polipropilén) kombinálható, de van egy vitathatatlan előnye - a fém-műanyag csövek vízellátásra történő felszerelése egyenetlen felületeken is elvégezhető - a cső könnyen hajlítható. Ez a funkció lehetővé teszi, hogy a csövet rögzítse, mind egyenes vonalban, mind bármilyen fordulattal, anélkül, hogy ezt a korrózióra érzékeny fémszerelvényt használná.
