Négyszögletű csövek: műszaki előírások és nyomtáv

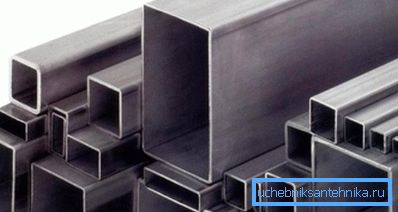

Azok a részek, amelyeknek belső üregük van, és négyzet vagy téglalap alakú keresztmetszetűek, úgynevezett alakos csövek. Gyakran használják a különféle formaterveket saját kezükben. Az alábbi anyag segítségével kiválaszthatja a meglévő alkatrészek sokaságát, és kiválaszthatja az igényeinek legjobban megfelelő termékeket.

Téglalap alakú csövek jellemzői

Gyártási folyamat

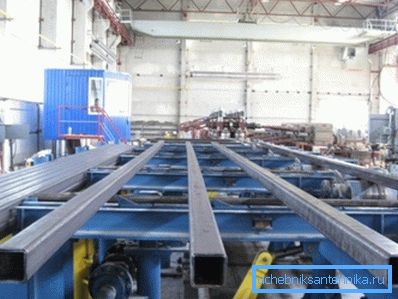

A profilos fémcsövek kétféleképpen állíthatók elő:

1. Kerek termékek forgatásával. Ehhez vigye a kívánt átmérő részeit, és gördülő malom segítségével dolgozza fel. A használt technológiától függően az alkatrészek mérete és anyaga a következőket alkalmazza:

• forró hengerlés - egy kerek csövet dolgoznak fel, miután bizonyos hőmérsékletre melegítették;
• hideg munka - a cső alakjának megváltoztatása előzetes hőkezelés nélkül történik

1. Nyomja meg a gombot. Ebben az esetben a cső lapos billetből van kialakítva, majd egy hosszanti varrat hegesztésével.

A profilozott termékek előnyei

Az anyagnak számos előnye van a kör alakú részeknél:

1. Még jelentős fizikai erőfeszítéssel is, a termék gyakorlatilag nem alakul ki deformációnak.

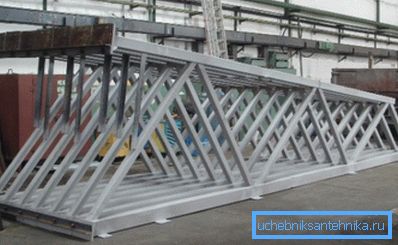

2. A négyzet alakú és a négyszögletes csövekből készült fémszerkezetek nagyon tartósak. Ezenkívül alacsonyabb áron különböztetik meg őket, mivel az üreges forma csökkenti a felhasznált fém mennyiségét (ellentétben a szerelvényekkel és a négyzetrúddal). (Lásd még a Melegen hengerelt cső: Jellemzők című cikket.)
3. A profi termékek kisebb súlyt kapnak a testes részekhez képest.
4. A helyesen kiválasztott téglalap alakú vagy négyzetes részlet nagyon összetett alakú szerkezetek előállítására használható. A kanyarok jól deformálódnak, és könnyebben hegeszthetők más részekkel.
5. A termék hosszú élettartama (különösen a nemvasfémekből készült termékek).

A termék méretét a feladatok alapján határozzák meg. Egyes profilcsövek speciális acélokból készülnek, amelyek ellenállnak az agresszív környezeti feltételeknek. Az ilyen részeket a nyílt tengeren és a nagyon alacsony levegőhőmérsékletű területeken lévő fúróberendezések telepítésére használják.

Figyelj! A fémszerkezetek profilos részekből történő használata jelentősen csökkentheti az alkalmazott beton mennyiségét, és ennek következtében csökkentheti a szerkezet súlyát. Ennek köszönhetően gyorsan felépítheti a sokemeletes épületeket, és kevésbé masszív alapokat építhet nekik.

Téglalap alakú csövek fajtái

Szabályozási lehetőségek

A négyszögletes csövek tartománya a GOST szerint igen változatos. Különböző kritériumok szerint vannak besorolva, így tudatosabban megközelítheti a kívánt fajta választását.

A GOST általános profilos csövekhez a 13663-86 szám tartozik.

E dokumentum szerint számos termék előállítására alkalmas technológia létezik:

• forró melegen hengerelt;
• hidegen alakult zökkenőmentes;
• alakú elektromos;
• hidegen deformált elektromos termékek.

Külön is megkülönböztetik az alkatrészek műszaki jellemzőit szabályozó következő szabványokat:

• négyszögletes termékek - a GOST 8645-68 szerint;
• négyzet - a GOST 8639-82 szerint.

A fenti utasítások előírják, hogy a gyártott modelleknek a következő paraméterekkel kell rendelkezniük:

• a négyzetrész oldalának szélessége 10 és 180 mm között van (32-től 60-ig), és a falvastagság 1-14 mm (4-6);
• a négyszögletes termék méretei 15x10 mm (28x25) és a falvastagság 1-12 mm között legyenek.

A termékek hossza a gyártás módjától függ. Részletesebben, ezeket a paramétereket a táblázat tartalmazza.

Alkalmazási kör

A termékek fő előnyei nyilvánvalóak:

• nagy hajlítási szilárdság;
• kis súly;
• jó ellenállás a különböző terheléseknél.

Ennek köszönhetően a profilelemek széles körben elterjedtek számos iparágban. A termékek különböző méretűek, szinte bármilyen alakban kaphatók. A komplex fémszerkezetek többsége négyzet vagy téglalap alakú csövekből készül.

A szóban forgó anyag fő hatóköre:

• kis súlyú tartószerkezetek építése;
• különböző helyszínek építése különböző funkcionális célokra;
• fémtartók és keresztirányú merevségű rudak felszerelése;
• a dobozok létrehozására szolgáló dobozok stb.

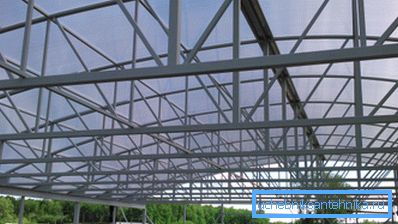

A szóban forgó termékek nagyon könnyű és tartós kereteket tartalmaznak. Mivel ez az anyag széles körben elterjedt az autóiparban, hirdetési és egyéb hasonló szerkezetek előállítására használják.

A magelemekből készült termékek 30-40% -kal kevesebb fémet tartalmaznak, ami lehetővé teszi a kevésbé masszív alapok használatát, ami tovább csökkenti az építés becsült költségét.

A csővezetékek alkatrészeinek összekapcsolását általában használják:

• elektromos hegesztés;
• csavaros csatlakozóval.

Egyéb jellemzők

A téglalap vagy négyzet négy sarkán kialakított merevítő bordáknak köszönhetően a cső nagyon tartós, mert széles körben használják az épületek építésében. Alacsony súlya és belső ürege gyakorlatilag nem befolyásolja az ívelt szakasz merevségét.

Ez annak köszönhető, hogy hajlításkor a fő terhelés a széleken esik. Ugyanakkor a mag hiánya miatt az utóbbi nem pusztul el és súlyos deformációnak van kitéve. A fő feladat a rész megfelelő részének kiválasztása.

Egy másik fontos tényező a költséghatékonyság. Tekintettel arra, hogy a profilozott csövek költsége körülbelül negyedével alacsonyabb, mint a hagyományos átmérőjű termékek esetében, jelentősen megtakarítható az építőanyagok beszerzése. Ezenkívül könnyebb szállítani, tárolni és rögzíteni sima felületeken.

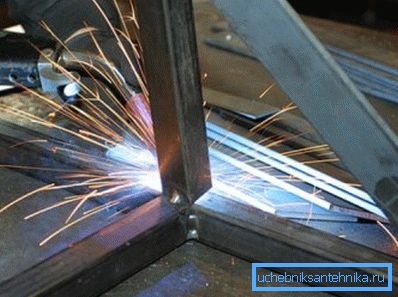

Ezeknek az alkatrészeknek az összekapcsolása automatikus és félautomata hegesztőgépek segítségével történik. Az ilyen varrás erőssége nőtt, mivel négyzetes és téglalap alakú csövek, amelyek összetett és masszív fémszerkezetek létrehozására szolgálnak.

Tipp Csővezetékek beszerelésekor ügyeljen arra, hogy ellenőrizze a minőségét. A cső súlyának pontosan meg kell egyeznie a GOST-ban megadott paraméterekkel.

következtetés

A négyszögletes és a négyszögletes csövek kiváló anyag, amelyet széles körben használnak az építőiparban. Ezek használatával nem csak megbízható és megbízható épületeket tervezhet, hanem jelentősen csökkentheti a becsült munka költségeket is. További részletek erről a cikkben található videóban találhatók.
