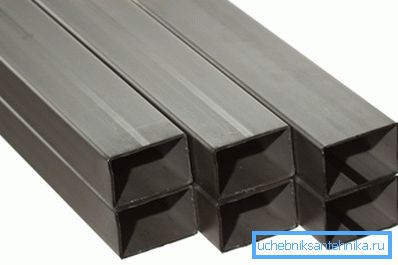

Négyzet és téglalap alakú cső - ilyen típusok és jellemzők
A szögletes és négyszögletes csöveket aktívan használják az ipar szinte minden területén. Ez a konfiguráció jelentősen megnöveli az építési, autóipari tervezés és a bútorgyártás során szükséges erősség műszaki jellemzőit. Minden évben a profilvezetékek tartománya folyamatosan növekszik, összehasonlítva a 20-30 évvel ezelőtti tartománygal, ez több mint kétszeresére nőtt.
Miért négyszögletes
A kerek szakasz jól alkalmazható folyadékok vagy gázok szállítására. A hengeres alak jobban tartja a nyomást, és sokkal könnyebb gyártani. De a profiltermékek jobban ellenállnak a külső terheléseknek. A négyszögletes csövek kialakítása és mérete olyan, hogy két keresztirányú borda van.

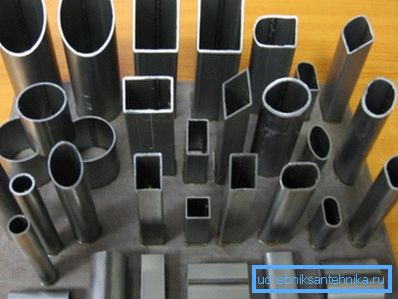

Termékek fajtái
Minden négyzet vagy téglalap alakú cső szokásos módon három típusra oszlik.
- A leggyakoribb típus hegesztett szerkezetnek számít.. Az ilyen termék speciális lemezekből hajlított és hegesztett lemezekből készül. A GOST 30245 szerinti fémhegesztett téglalap alakú csövek szabályozottak, az ilyen termékek ára a leginkább elfogadott, ezért gyakrabban használják őket.
- Melegen hengerelt termékek, meglehetősen magas működési jellemzőkkel rendelkeznek, drágábbak a termelésben, de ez a technológia lehetővé teszi a csövek gyártását, amelyek egyértelműen meghatározott paraméterekkel rendelkeznek.
- Hideghengerművekből készült szerkezetek, kezdetben nagy erőt, de gyenge rugalmasságot. A "rugalmas" technológia rugalmasságának növelése. A fémet bizonyos hőmérsékletre melegítik és lassan lehűtik.
Fontos: a GOST 8639 82 szerinti négyszögletes csövek választéka szabályozza az összes hengerelt termék gyártását a csőhengerműveken hideg és meleg hengerléshez.
Milyen előnyei vannak a négyzet alakú és téglalap alakú termékeknek?
- Amint korábban említettük, a természetes párhuzamos merevítők jelenléte miatt ezek a szerkezetek sokkal nagyobb erősségűek, mint az ugyanazon szakaszban lévő meleg hengerelt csövek. Ráadásul a melegen hengerelt fém aránytalanul nehezebb és terjedelmes.

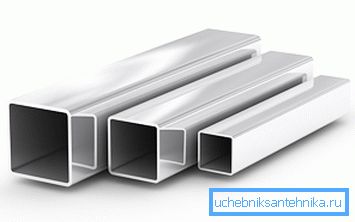

- Jelenleg szinte minden fémtermék ellenáll a korróziónak, ami jelentősen megnöveli az élettartamot. A rozsdamentes és ötvözött acélok először nem igénylik ilyen feldolgozást.
- A csövek téglalap alakú vagy négyszögletes alakja jól fel van szerelve függőleges és vízszintes lapos felületeken. Az ilyen kialakítások alkalmasak bármilyen befejező anyag lehúzására.
- Az üreges termékekben könnyen elhelyezhető bármilyen kommunikáció. A kábeltől a vízellátásig.

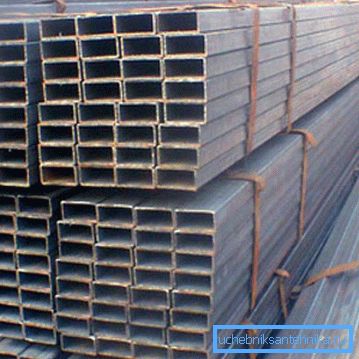

- A négyszögletes vagy négyzet alakú kialakítás sokkal kényelmesebb a tároláshoz, a csomagoláshoz és a szállításhoz képest, mint egy kör alakú szakasz, ezek a termékek sokkal kevesebb helyet foglalnak el.
Ami a számításokat illeti
A téglalap alakú csövek teljes körének fedezése egyetlen cikkben nem reális. De a legfontosabb dolog megjegyezni, hogy a vásárlás és a szállítás során a téglalap alakú cső súlya nagy jelentőséggel bír, mivel a fémalapok tömegeket szabadítanak fel.

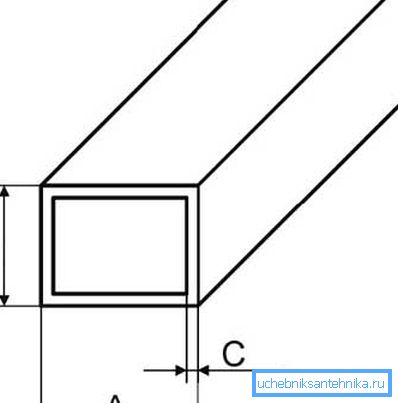

A négyszögletes cső futómű súlya a keresztmetszetben és a falvastagság méretétől függ. Terepi körülmények között ez az érték kiszámítható, valamint a fémlemez súlya. Más szóval, egy négyzetméteres tervvizsgálat elkészítéséhez szoros táblázatokkal kell szorozni a fém fajsúlyát grammban és a fal vastagságát milliméterben.
Az ilyen számításokkal kapott értékek közelítőek lesznek. Természetesen használhatja őket, ha nem rendelkezel asztaltól a pontos adatokkal. Még jobb, ha online számológépet használhat, amellyel pontosan kiszámíthatja a négyszögletes cső súlyát.
Például bemutatjuk a GOST 8645 82 szerint összeállított táblázat egy részét acélszerkezetekhez. Ugyanaz a GOST a téglalap alakú csövek esetében szabályozza a rozsdamentes, ötvözött és más speciális fémfajták termékeinek paramétereit.
Acélcső súlya.
| Négyszögletű csőszakasz | fal | Súly 1m / p |
| 20 X 15 mm | 1,5 mm | 0,810 kg |
| 20 X 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1,660 kg |
| 50 x 20 mm | 2,0 mm | 2,198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2,355 kg |
| 50 X 30 mm | 1,5 mm | 1,849 kg |
| 50 X 30 mm | 2,0 mm | 2,449 kg |
| 50 x 40 mm | 1,5 mm | 2,100 kg |
| 50 x 40 mm | 2,0 mm | 2,790 kg |
| 50 x 40 mm | 2,5 mm | 3,470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Fontos: a profilozott termékek táblázata feltüntette az anyag tömegének elméleti értékét. A szabványok lehetővé teszik az elméleti adatok eltérését az aktuális súlytól 12% -on belül.
Hol használják a csöveket
Most szinte minden építési terület profilozott anyagot használ. Ne feledje, milyen gyorsan növekszik a modern bevásárlóközpontok, pavilonok, kiállítótermek és más hasonló struktúrák. Mindez azért lett lehetséges, mert a keretük fémfalakból és profilos csövekből áll össze.
Az egyik olyan terület, ahol a csövek külső stabilitását állítják. Az épületszerkezeteket támogató termékek tömörsége háttérbe szorul. Van egy külön GOST a téglalap alakú csövek hegesztési technológiával.
A GOST 30245 2003 szerinti négyszögletes csövek skálája jelenleg a legszélesebb skálával rendelkezik a hegesztett termékekhez.
Fontos: az I-rúd erősségei meghaladják a profilozott csövet, ezért négyzet és téglalap alakú csöveket használnak közbenső, nyitott szerkezetekben, átlagos terhelési szinttel vagy olyan helyeken, ahol fontos a kérdés esztétikai oldala.
De az építőiparban használt profilos termékeket nemcsak a magas épületek gerendái gyártására használják. Nem kevésbé népszerű ez az anyag, amikor könnyű terhelésű és technológiai struktúrákat szervez.
Négyszögletes bimetál korlát található minden irodában. Négyszögletű műanyag cső, amely alkalmas a rejtett kábelvezetékek rendezésére sokemeletes épületekben. És végül, az ideiglenes összecsukható kiállítási vagy kereskedelmi pavilonok, mint általában, pontosan ilyen profilból készülnek. (Lásd még a cikket Kábelezés a csövekben: funkciók.)

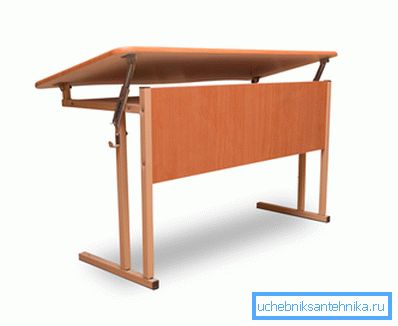

Ezt a formát széles körben használják a bútorok gyártásában. Mindannyian mentünk iskolába, és emlékszünk, nem mindig szép, de megbízható és tartós asztalok és asztalok, négyzet vagy téglalap alakú csövek alapján összeszerelve. A modern bútortervezők nem hagyják figyelmen kívül ezeket a profilokat.
Mostanában szinte minden mozgó kerekes jármű a négyszögletes vagy téglalap alakú csövek elemeiben van kialakítva. Kezdve egy kocsival az országban, egy pótkocsi az autóhoz, és egy sportos nagysebességű versenyautóval fejeződik be, mindenütt vannak ilyen csövek.

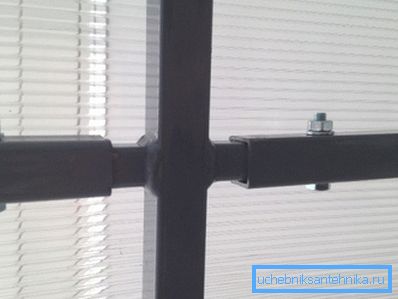

Végül pedig az országos üvegházak, amelyek gyorsan összegyűlnek és gyorsan összeszerelik saját kezüket, gyakran pontosan kialakított könnyűfémekből készülnek. Az ilyen struktúrák összeszerelésére vonatkozó utasítások legfeljebb 1 oldalt tartalmaznak, és intuitív szinten érthetőek.
A videó ebben a cikkben profilos csöveket mutat.
következtetés
Senki sem vitatja azzal, hogy nincsenek univerzális anyagok a természetben. A négyszögletes és téglalap alakú csövek szintén nem jelentenek kivételt. Az építőipar és a feldolgozóipar számos területén azonban elengedhetetlen anyag.
