Négyzetes cső - univerzális építőanyag

A profil csővezeték számos hasznos tulajdonsággal rendelkezik, amelyek kissé kibővítik használatának körét egy kör alakú szakaszhoz képest. Különösen a lapos felület teszi könnyűvé a különböző szerkezetek felépítésére. Az alakzatnak köszönhetően megkönnyíti az egyes elemek komplex struktúrákba való bekapcsolódásának folyamatát is.

Általános információk

Egy ilyen csővezeték acélból és műanyagból, például PVC-ből készülhet.

Az anyag nagymértékben meghatározza a hengerelt termékek felhasználási körét, így lehetségesek ezek:

• Az ilyen típusú acélcső nem alkalmas vízellátás vagy fűtési rendszer megszervezésére. De felhasználható különböző szakaszokból álló csövek létrehozására, és akár saját kezű bútorok készítésére is. Viszonylag kis szakasz használható a nagy kiterjedés megakadályozására, erre a célra a rácsok készülnek rájuk, és nagy méreteket lehet használni csapágyelemként, például oszlopok;

• A négyzet alakú műanyag csövek természetesen nem rendelkeznek fém szilárdsággal, ezért felhasználásuk területét a megengedett terhelés korlátozza. Például a műanyag csövek baromfi-öntöző rendszerekhez használhatók a baromfitermékekben. A műanyag kerítések tartóállványai nagyobb méretűek lehetnek, mint kábelcsatornák, légcsatornák stb.

A hengerelt acél használata ASG-ben

Egy ilyen csővezeték ipari konstrukcióban való alkalmazása kissé eltér az egyén építésétől. Először is, a feladatok mérete és a szerkezet terhelése. Tekintettel a hengerelt termékek népszerűségére, ésszerűbb részletesebb meghatározni a szabályozási követelményeket és annak használatát.

Szabályozási dokumentumok

A GOST négyszögletes csövekhez a geometriai méretek, a tűréshatárok és a szabványméretek alapvető követelményeit tartalmazza.

A szabályozási dokumentumok helyzete az anyagtól függően különbözik:

• az acélcső megkülönböztethető 3 fő szabvány: GOST 8639-68, GOST 8639-82 és GOST 30245-2003. Ez utóbbi dokumentum az alapinformációkat nemcsak négyszögletes, hanem téglalap alakú szakaszokkal egyesíti. Ugyanabban a dokumentumban megtalálható a négyzet alakú cső méterenkénti súlya;

• mint a műanyag csövek esetében, mint ilyen, a szabályozási dokumentum nem létezik. Ezért többet kell támaszkodnia a gyártók információira.

A profilvezeték használata

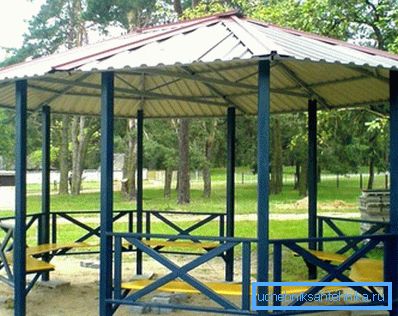

Az egyedi konstrukcióban általában kis méreteket használnak. Ebben az esetben annak hatóköre az üvegházban lévő csövek keretére vagy a kerítés telepítésére szolgáló állványokra korlátozódik. Ugyanakkor a terhelés viszonylag kicsi, így a négyzet alakú cső súlya nem játszik nagy szerepet.

Az ipari konstrukcióban az ilyen anyagok többször is lehetővé teszik a szerkezetek építéséhez szükséges idő csökkentését. Különösen értékes az a tény, hogy felhasználható a jelentős terhek fedezésére. Ezt a technikát széles körben használják, például amikor az ipari üzletek, hipermarketek és egyéb nagyméretű létesítmények blokkolódnak.

Az egyetlen probléma ebben az esetben a négyzetes cső tömege, ha egyszerűen blokkol egy nagy vezetéket hosszú csővezetékkel, akkor csak a saját súlya alatt fog összeomlani. Ezért a nagy átfedések átfedése a gazdaság.

Csővezeték rácsok

Minden gazdaság olyan elemekből áll, mint az öv (felső és alsó) és a merevítés. A csővezeték profilján kívül I-gerendák, sarkok és egyéb hengerelt termékek is készíthetők. A hengerelt termékekből készült rácsok sokkal kényelmesebbek a gyártáshoz, míg a szerkezet súlya kicsi (a GOST meghatározhatja).

A gazdaságot az űrlap alapján lehet besorolni, vannak ilyen típusok:

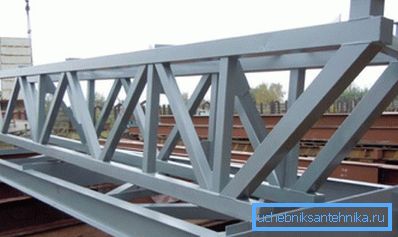

• párhuzamos szíjakkal;

• háromszög formájában. Egy háromszög alakú négyzet alakú cső rácsozható, például egy rácsos rendszer alapjaként;
• trapéz;
• Arch.

Figyelj! Egy íves rács létrehozásához egy csőhajlítóra van szükség. A használatára vonatkozó utasítások rendkívül egyszerűek - éppen elég ahhoz, hogy a csövet a görgők közé húzzák. Jobb, ha nem hajlítsa meg a profil gördülését manuálisan, akkor nagy a kockázata annak, hogy elrontsa.

A gyártás során különös figyelmet kell fordítani a rácsos csomópontokra egy négyzet alakú csőből. A csomópontok geometriája erősen befolyásolja a terhelés alatt álló szerkezet működését.

A szerelési egységek jellemzői

A csomópont olyan pont, amelyen a csővezeték legalább 3 szakasza találkozik.

A leggyakrabban használt ilyen társulási módszerek:

• hegesztéssel;
• csavarokkal vagy szegecsekkel;

• Emellett megerősítő kötéseket is használhat;
• a bővítőelemek használata megengedett, a csomópont megerősítéséhez.

Lehetővé válik, hogy a gazdaság elemeit összekulcsolja és átfedje. Ugyanakkor a szabványméret is fontos, a négyzet alakú cső méretei egy tartományból tanulhatók.

Figyelj! Egy hegesztett illesztésnél fémtömítés is alkalmazható, ha a falvastagság nem elegendő. Ellenkező esetben a fém egyszerűen elégethető.

Egy egység összeszerelésénél különösen fontos, hogy az egyes elemeket ne változtassa meg a tervezési pozíciójukhoz képest. Az öv és a merevítőtengelyek egy ponton metszenek, csak ebben az esetben mindkét fogantyút egyenletesen töltik be.

Ennek a szabálynak azonban vannak kivételek. Például abban az esetben, ha különböző méretű merevítőt használnak, vagy ha az öv geometriája miatt korlátozások vannak érvényben, a csomópont központosítása megengedett. A központosítás hatása észrevehető a pillanatokban, a négyzet alakú csövek súlyát is figyelembe vették a kivitelezés során.

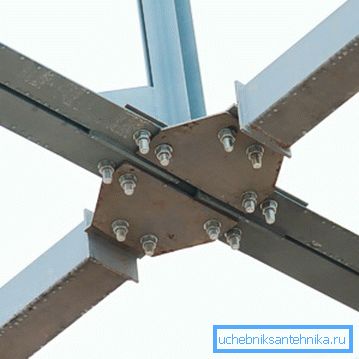

Ezenkívül meg kell említeni a konszolidációs ízületeket. A csavarozás erre használható. A csavaroknál nagy szilárdságú csavarokat használnak a feszített kötéshez, és szénacélból préselt.

Figyelj! A csövek peremes csatlakozása esetén növelni kell a karima merevségét a feszített zónában. Ehhez egyszerűen meg kell erősíteni a bordákat, egy ilyen megoldás ára minimális, és a kialakítás garantáltan nem csökken össze a terhelés alatt.

A végén

A profilvezetékek sokoldalú építőanyagok. A geometriai jellemzői miatt széles körben alkalmazható nemcsak egyénileg, hanem ipari konstrukcióban is. A cikk elsősorban a hengerelt acél használatára összpontosít.

A jelen cikk videója példát mutat egy négyzet alakú cső használatára az egyes építményekben.
