Nyomáscsökkenés a csővezetékben

Azonnal foglaljon állást, hogy a témával kapcsolatos ismeretek csak azok számára érdeklődhessenek, akik önállóan szeretnék a vízellátó rendszert telepíteni. A vállalkozónak először is figyelembe kell vennie, hogy a csővezeték nyomásvesztesége a rendszerben lévő víznyomáscsökkenés jelzője, figyelembe véve a kútszivattyú teljesítményének kiválasztását.

Pusztán fizikai szempontból ezek a veszteségek magyarázata az, hogy amikor egy folyadék egy csővezeték mentén mozog, bizonyos ellenállása jelen van az áramhoz, amelynek értéke a vezeték olyan jellemzőitől függ, mint:

• a munkacső átmérője (csökkenő átmérővel, az ellenállás növekszik);
• a víz áramlási sebessége, amelynek növekedése emeli az ellenállást is;
• a csővezeték felületének minősége közvetlenül a folyadékkal érintkezve.

Ne feledje, hogy még egy teljesen közvetlen csővezeték mentén történő elmozdulás esetén is a víz áramlása bizonyos gátláson megy keresztül, és teljes hossza növekedésével a víz áthaladásának teljes ellenállása nagyon jelentős lehet.

Egyenes szakaszok

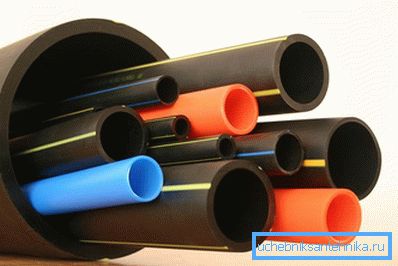

A feladat megoldása előtt a legegyszerűbb módja, hogy speciális táblázatokat és számítási képleteket használjon, amelyek segítségével közvetlenül hozzájuthat az összes szükséges adathoz. Figyeljük meg, hogy jelenleg a modern polimerekből származó termékeket egyre inkább használják az ellátóvezetékek lefektetésére.

Az ilyen anyagokból készült csövek figyelemre méltó teljesítményjellemzőkkel rendelkeznek, amelyek között szerepelhet:

• kis súly és egyszerű telepítés;
• korróziós hatásokkal szembeni ellenálló képesség;
• a felhasznált anyag szerkezetének simasága, amely alacsony ellenállást biztosít a vízáramhoz.

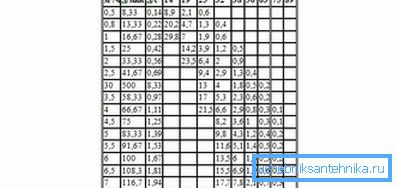

Ebben a tekintetben a folyadékáramlásra vonatkozó adatok mérlegelésekor műanyag csöveket választottunk ki. Az alábbi táblázat minden 100 méteres vízvezeték nyomásveszteségét mutatja. Ezenkívül a víznyomást különböző egységekben jelzik (vízoszlopokban, literenként percenként és másodpercenként).

Tipp Az acélcsövekre vonatkozó adatok megszerzéséhez a táblázatban feltüntetett értékeket 1,5-szeresével kell megszorozni.

Számítás a helyi ellenállásról

A csővezeték lineáris veszteségein kívül veszteségeket okozhat az úgynevezett "helyi ellenállások" jelenléte, amelyek magukban foglalják az elágazó elemeket és a teljesítményáramlást (pólók, könyökök, szelepek, szelepek stb.). A veszteségek nagysága függ a vízáramlás sebességétől és a magasság konfigurációjától.

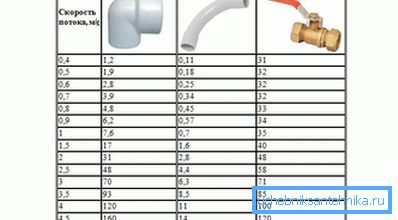

Az alábbi táblázat a leggyakoribb helyi ellenállásokon (vízoszlop centiméterében) mutatott nyomásveszteségeket mutatja:

Számítási képletek

A vízáramlás számításához a következő képletet használhatja:

Q = V? S,

ahol "Q" a víz áramlását jelenti (m3 / s), az "S" a cső keresztmetszetének területe (négyzetméterenként), és "V" a vízáramlás sebessége (méterben másodpercenként). A keresztmetszet területét a S = D2 / 4 klasszikus képlet segítségével számíthatja ki, ahol D a vezetékben használt csövek átmérője.

A kívánt érték hozzávetőleges számítása után látni fogjuk, hogy a helyi ellenállások bármely mintáján a nyomásveszteség csak a teljes (összes) veszteség kicsi része. A vízcsatorna szűkítésével járó növekvő áramlási sebességgel némileg nő, ha jelentős mennyiségű vizet enged át a szűkített részen.

Kerülje a folyadékáramlás növelését ebben az esetben, nagyon könnyen. Ehhez meg kell választani egy nagyobb átmérőjű csövet a jövő vízvezetékéhez, ami lehetővé teszi, hogy gyakorlatilag figyelmen kívül hagyja a helyi ellenállásokat.

A legáltalánosabb esetben a vízellátás veszteségének kiszámítását oly módon kell elvégezni, hogy a helyi ellenállás 2-4 m3 folyadékáramlást eredményezzen. Figyelembe véve a veszteségeket az egyenes szakaszokban, annak összértéke körülbelül 5 m3 lehet.

videó

Ez a videó leírja, hogyan lehet kiszámítani a nyomásveszteséget vízszintes csőszakaszon.
