Olyan különböző és igen népszerű műanyag csövek: a polimer

A technikai forradalom kezdeténél a polimerek egyre inkább elfoglalják lakóhelyünket, és gyakorlatilag nem nélkülözhetik őket. Például a műanyag tűzoltó csövek (polipropilénből készültek) őrzik biztonságunkat. A polipropilén, a polivinil-klorid és a polietilén is házunkba szállít vizet, és a fűtési rendszerekben a szennyvíz és a hűtőfolyadék leeresztésére szolgál. Természetesen az egyes alkalmazásokhoz saját utasítások vannak, amelyek lehetővé teszik az üzemeltetési nyomás, hőmérséklet paraméterek és a telepítés helyét.

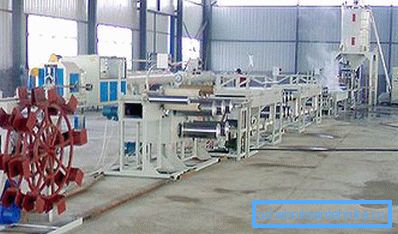

Műanyag csövek készítése - gyártósor

polipropilén

Általános jellemzők és nómenklatúra

Megjegyzés. A műszaki dokumentációban a különböző típusú anyagok saját rövidített jelöléssel rendelkeznek. Így a polipropilénnek rövidítése PPR (PPRC) vagy PP, polivinil-klorid - PVC és polietilén - PE. Ezenkívül a PE csövek HDPE vagy LDPE - alacsony vagy magas nyomású polietilén lehet.

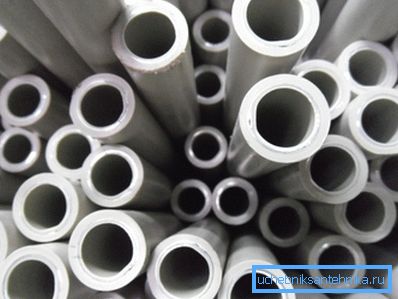

PPR különböző átmérőjű termékek

Jelenleg a műanyag csövek használata nagyon erősen nyomja meg a fém helyzetét a piacon. A meleg és hideg víz elosztásához, valamint a fűtéshez a polipropilén a legkeresettebb, melynek saját módosításai vannak.

Vásárláskor előfordulhat, hogy a PPR helyett PPP, PP-1, PP-2, PPB vagy PPRC jelölések vannak jelölve. Tudnia kell, hogy a PPH és a PP-1 homopropilén, azaz az első generációs anyagok (rosszabb). Most véletlenszerű kopolimert állítanak elő, így ha látod a PP-2, PPB vagy PPRC karaktereket, biztos lehetsz a minőségben.

Ezenkívül minden csőnek PN betűi vannak, amelyek a 20 ° C-os vízhőmérsékleten a rúdon lévő névleges nyomást jelző számokra vannak kötve (az összes PPR-jellemző pontosan ezen a hőmérsékleten számolódik).

Tehát vannak módosítások PN10, PN16, PN20 és PN25. Hidegvíz esetén használjon PN10 és PN16, valamint meleg vízhez és PN20 és PN25 fűtéséhez.

Itt nem csak a falvastagság játszik szerepet, hanem a csőerősítés (természetesen magasabbak is), amelyet alumíniumfóliával vagy üvegszállal végzünk.

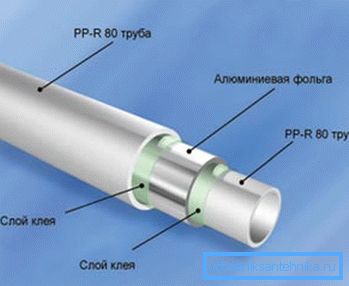

PPR RN20 szekció
  • Olyan hideg víz esetében, amelynek hőmérséklete soha nem emelkedik 20 ° C fölé, használja a PPR PN10 módosítást. Rövid ideig is képes ellenállni a 45 ° C-nak, de hosszabb melegítéssel ilyen hőmérsékleten a cső egyszerűen deformálódik.

A működési nyomás 1,0 MPa (10,2 kg / cm2). Ez a módosítás 20 mm-ről 110 mm-re, hossza - 4000 mm-es külső részre vonatkozik. Az átmérővel együtt a falvastagság is változik, ami 2,3 mm-től 10 mm-ig terjedhet.

  • Hasonlóképpen, a hideg víz esetében, amelynek hőmérséklete soha nem emelkedik 20 ° C fölé, használja a PPR PN1 módosítást. Az előző modelltől eltérően ez a termék képes elviselni a 60 ° C-ot, de hosszantartó fűtéssel deformáció is előfordul. Üzemi nyomás - 1,6 MPa (16,3 kg / cm2).

Ez a módosítás 20 mm-ről 110 mm-re, hossza - 4000 mm-es külső részre vonatkozik. Falvastagság - 2,8 mm-től 15 mm-ig.

  • Forróvíz és fűtés esetén a megerősített PN20 módosítás. Itt 80 ° C-os üzemi hőmérséklet megengedett (rövid ideig - 110 ° C). Az ilyen csövet gyakran univerzálisnak nevezik, mivel minden vezetéket (meleg / hideg víz és fűtés) tesz.

A megengedett nyomás itt 2,0 MPa (20,4 kg / cm2), külső átmérője 20 mm-től 110 mm-ig, falvastagság 3,4 mm-től 18,3 mm-ig, hossza - 4000 mm.

  • A megerősített PN25 modullal a rendszer nagy üzemi nyomása van kialakítva.. Folyamatosan 2,2 MPa (25,49 kg / cm2) és a névleges hőmérséklet 95 ° C (rövid ideig 150 ° C-ig). A külső átmérő 20 mm és 110 mm (ritkán 125 mm), a falvastagság 3,4 mm és 18,3 mm között van. Az ilyen csöveket leggyakrabban központosított fűtésre használják, ahol lehetséges nagy nyomás a rendszerben (különösen a magas épületekben).

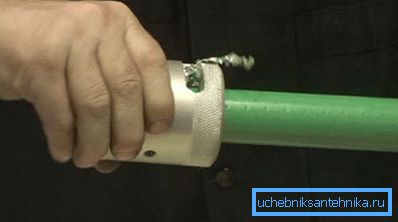

Fényképezőgép PPR borotva

Megjegyzés. A megerősítő csöveket általában a fal közepén helyezik el, de néha nem. Például a PN25-ben - a fólia lehet közelebb a felülethez, és meg kell tisztítani úgy, hogy ne zavarja az adhéziót, ha hegesztéssel van felszerelve.

Nagyon kellemetlen ezt késsel végezni, mivel a polipropilén felső rétegét előzetesen tisztítani kell. Ebből a célból van egy borotva, a tisztítási folyamat, amelyet a fényképen lát.

Szerelési tartozékok

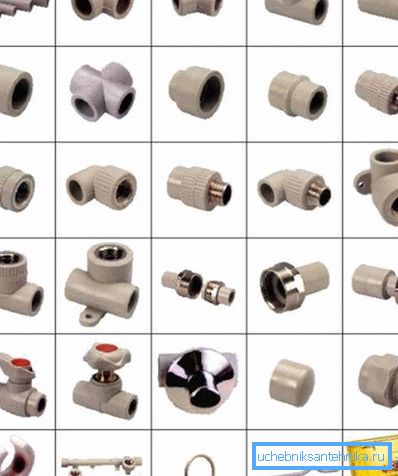

Szerelvények, csapok, forrasztópák a PPR számára

Tartozékok a műanyag csövekhez is, amelyek biztosítják a szerelésüket és a funkcionalitásukat - ezek szerelvények, ütések, csapok és természetesen egy elektromos forrasztópáka, különböző dőlésű, duralumin fúvókákkal (esetleg teflon bevonattal).

Tehát a szerelvények között vannak pólók, négyszögek, csatlakozók, dugók, szögek 32?, 45? és 90 °, amerikai és hagyományos menetes szerelvények. Ezen alkatrészek mellett az optimális egymásra rakásnál a csövek átkelésénél rövid áthidaló fúvókák vannak, amelyeket összekötésekkel vágnak le, és fém helyett polipropilén golyóscsapok, amelyek élettartama legalább 50 év, és maguk a csövek felett.

Megjegyzés. Néhányan kíváncsiak arra, hogy miként lehet csavarozni az excentert egy műanyag csőből, ha a felső része elszakadt, és nem lehet megfogni egy kulccsal vagy fogóval. Ez a helyzet nehéz, ezért használjon hexát, vagy vágja le a spline-eket egy fájl segítségével, és csavarja le egy kis kulcsot.

Metalloplast

Alapvető paraméterek

Fémszálak

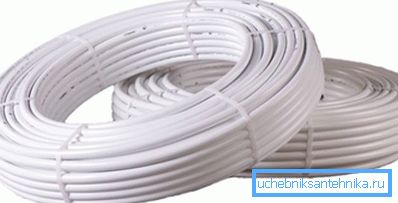

A fém műanyagból készült csöveket főként hideg víz elosztására és a melegvizes padlók körvonalának elrendezésére használják, bár egyes esetekben külső fűtésre is használják őket.

  • A külső átmérő 16 mm, 20 mm, 26 mm, 32 mm, 40 mm és 63 mm lehet, de a legnépszerűbb rész 16-20 mm.
  • A fémalapú laminátum nagyon alacsony hővezető képességgel (1300-szor kevesebb réz) működtethető 10 bar üzemi nyomáson és 0-95 ° C névleges hőmérsékleten (rövid ideig - 110 ° C).
  • A leggyakoribb keresztmetszethez a falvastagság 2-2,25 mm, ugyanakkor az alumíniumfólia réteg 0,2-0,24 mm vastag. A 16 mm átmérőjű 1 lineáris mérőórán 0,113 liter és 20 mm-1, 011 literes.
  • A fém műanyagok terjeszkedésének koefficiense, függetlenül a 0,2610-4 ° C-os átmérőtől és a 0,43 W / m * K hővezető képességétől.

Csövek és szerelvények

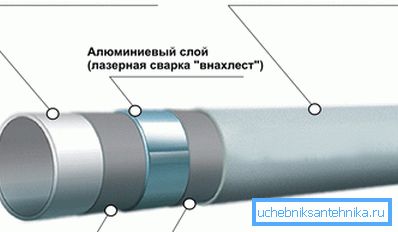

Metalloplaszt a szekcióban

A fém-műanyag cső három rétegből áll, amelyeket ragasztóval rögzítenek: belül van egy magas nyomású polietilén (LDPE) réteg, majd alumíniumfólia, és egy alacsony nyomású polietilén (HDPE) rétegen kívül. Ha anyagot vásárol egy padlófűtési rendszer telepítéséhez, akkor figyeljen a fóliára - ez a rétegnek zökkenőmentesen vagy átfedésben kell lennie

Tipp Ha a HDPE tisztításakor varrást lát, akkor ilyen fűtési vagy melegvíz csövet nem szabad használni. Ezenkívül egyes gyártók mentése érdekében nem ragasztják a fóliát a PE-hez - ez a rossz minőségű jel, és az ilyen fémlemezek csak hideg vízre alkalmasak.

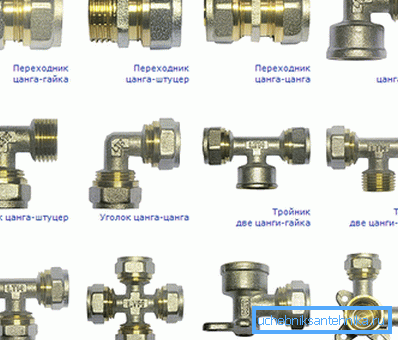

Rögzítés fém műanyaghoz

Mint másutt is vannak, a műanyag csövek alkatrészei - ezek a szerelvények a csatlakozáshoz és a kábelezéshez szükségesek, ezekből a mintákból látható képek. De ezek a vegyületek a gyenge pont.

Ha a fém-műanyag csövek élettartama 10-15 év, függetlenül a helyiség páratartalmától, akkor a sárgaréz csatlakozások nem mindig élnek túl az adott időszakban. Különösen veszélyes a gipsz vagy gitt pecsételésére - az ilyen esetekben minden vízvezeték szerelőnek előnyben kell részesítenie a polipropilént a fémlemezre.

Polivinil-klorid

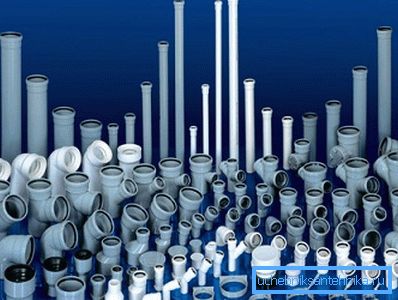

PVC csövek és szerelvények, valamint záróelemek

A szennyvíz és a légcsatornák (szellőztetés) felszerelésére 32 mm, 50 mm és 100 mm átmérőjű, nem nyomásos PVC csöveket használnak, amelyek hossza 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm és 2000 mm lehet.

Külső szennyvíz esetén nagyobb rész van - 150 mm, 200 mm, 250 mm és 300 mm, továbbá homokcsöveket is gyártanak homok és artézi kutak számára, amelyek biztosítják a talajmegtartást az összeomlásból.

A csatornahálózatok felszerelését a következő formákban gyártják: csőkötés, szög (32 °, 45 °, 90 °), Dugók, revíziók, pólusok, négyszögek, PVC vagy gumicsökkentések (átkapcsolás átmérőtől a másikig) . Vannak olyan összetett szerelvények is, amelyek több lehetőséget is tartalmazhatnak. A bütykös hüvelyek használhatók a burkolatcsövek vagy egyszerűen külső és belső szálak összekötésére.

Megjegyzés. Meg kell jegyezni, hogy a műanyag csövek javítása saját kezűkkel sokkal könnyebb, mint amikor fémekkel dolgozik. Ez is az egyik oka a műanyag kiválasztásának.

következtetés

Annak ellenére, hogy általános ismereteket kapott már az anyag elolvasása után, a műanyag csövek némi árnyalatúak lehetnek a paraméterekben - ez a gyártótól függ. Ezért vásárláskor mindig forduljon az eladóhoz, vagy gondosan olvassa el a dokumentációt. A fenti ajánlások kiegészítéseként kínálunk egy videót ebben a cikkben, amely részletesebben megismerkedik ezzel a témával.
