Pipeline laying: módszerek és anyagok az autópályák és a

Milyen módszereket vezetnek be a vízellátáshoz? Hogyan van a polipropilén cső a melegvízellátáshoz a házhoz? Hogyan vannak a legfontosabb vízvezetékek a forgalmas autópályák és az épületalapítványok alatt? A cikkben megpróbáljuk megismertetni az olvasót a munkák teljesítményének néhány vonatkozásával.

Magánház

Kezdjük az olyan információkkal, amelyek praktikus értékkel rendelkeznek a házak tulajdonosai számára. Mi az a vízellátás, amelyet a talajból készítettek és hogyan illeszkedik a talajba?

anyag

Általában csak hideg vizet helyeznek a házba. Melegvíz és fűtés önállóan van szervezve; gáz, villany, tűzifa, szén, pellet (préselt pellet fűrészporból) stb.

Ebben az esetben a polietilén csövek leghatékonyabb használata.

Miért?

• A polietilén rendkívül tartós. A cső élettartama legalább 50 év.
• Ellenáll a korróziónak (mint valójában minden más polimer).

Ezen kívül: a polietilén rendkívül ellenáll az agresszív közegeknek. Ez a műanyag, valamint az üveg, hogy ételek készülnek, amelyben koncentrált savak és lúgok szállítják.

• Polietilén - dielektromos. Ha igen, akkor nem félek a kóbor áramoktól és az elektrokémiai folyamatok előfordulásától, amelyek elpusztítják a szelepeket.
• Felszínén nincs mészkőképződés., amely megkülönbözteti az anyagot bármilyen acélcsövön.

• A polietilén csövek javára mondja az ár.: ugyanolyan átbocsátás esetén 1,5-2-szer kisebb, mint a nem galvanizált acélé.
• Végül a polietilén alacsony hőmérsékleten megtartja rugalmasságát.. Gyakorlati értelemben ez azt jelenti, hogy még akkor is, ha a víz lefagy, a csövet nem fogja megtörni a jég nyomása: a héj csak kicsit nyúlik, és amikor leolvad, visszatér eredeti méretéhez.

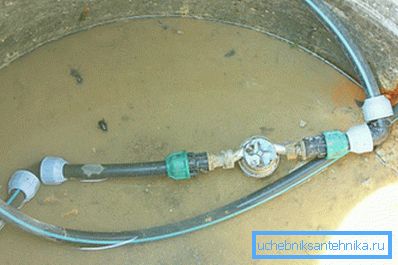

A kútban lévő vízmérő egységből származó bemenetet egy darabból álló csővel helyezzük el: 180 mm átmérőig tekercsekben és tekercsekben szállítjuk. Természetesen a házban beköthető kábelek más anyagokkal; mint adapterre szerelt kompressziós szerelvény.

És mi a jobb használni abban az esetben, ha a melegvíz-ellátást és a fűtést a fűtési fő csatlakozással biztosítják?

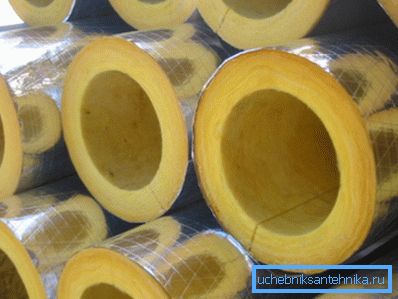

• Amikor a felsővezeték bevitele hagyományosan acélcsövet használ. A csatlakozások hegesztéssel vagy szálakkal vannak felszerelve; A hőszigetelés üvegszálas vagy horganyzott acélból készült üveggyapotból készül.

• Ha a föld alatti telepítés előnyös a megerősített polipropilén csövek használatához.. Megerõsödött - mivel nagyobb szakítószilárdsággal rendelkeznek, és fûtésüknél kisebb megnyúlással rendelkeznek. Az egyenes hosszak csatlakoztatásához alacsony hőmérsékletű hüvely hegesztést kell használni; Az alumínium megerősítéshez a hegesztés területén előcsiszolás szükséges.

Nuance: ha a polietilén cső hajlításkor legalább öt átmérőjű sugárral meghajlítható, akkor a polipropilén perselyek fordulatait csak a szerelvények végezhetik.

Fektetés a földbe

Milyen mélységben feküdnek vízvezetékek a földbe való belépéskor?

A kérdés megválaszolásához fordulunk a szabályozási dokumentumokhoz.

1. Az SNiP 2.04.02-84 szerint a vízvezetékek mélysége az alsó felületükre számítva legalább fél méterrel nagyobbnak kell lennie, mint a nulla hőmérséklet (fagyásmélység) talajba jutásának maximális mélysége.
2. A 40-102-2000 vegyesvállalat szabályainak kódja addíciót ad: ez a mélység nem higroszkópos hőszigeteléssel csökkenthető.

Az olvasó kényelme érdekében bemutatjuk a fagyás mélységének értékét a poszt-szovjet tér egyes területein.

Miért vannak mélyen vízvezetékek? Minden nyilvánvaló: a víz szivattyúzása nélkül, ha a környezeti hőmérséklet nulla alatt van, egyszerűen lefagynak. Ugyanakkor a mélydobás megoldja a cső deformációjának problémáját, amikor egy gépjármű felületén mozog.

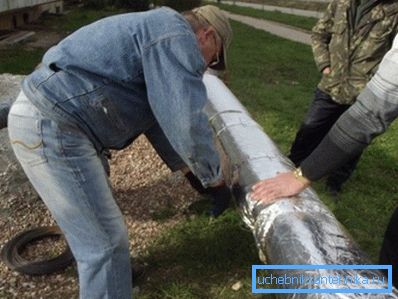

Megjegyzés: a vízellátás szigetelése nem garantálja a fagyás elleni védelmet. Csak lassítja a fagyást. A leolvasztás problémája radikálisan a sekély mélységű csövek lefektetése során csak egy fűtőkábellel van megoldva, amely közös hőszigetelő burkolattal van ellátva.

országút

Hogyan vannak a vízvezeték?

anyagok

Egészen a közelmúltig, amikor a mélyhullámú vízellátó rendszereket masszívan használják:

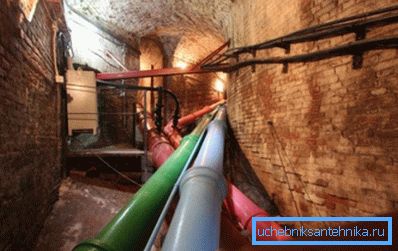

1. Öntöttvas csövek csillogó tömítéssel (bitumenes szerves szálas impregnálva) és olvadt ólommal. Az öntöttvas korrózióállóság lehetővé teszi, hogy sok réteges korosztály és több hátsó vonal működjön ma. Az anyag legfőbb problémája a törékenység: a földi mozgás balesethez vezet.

1. Fekete acél Használata egyike a pénzt megtakarító kísérletekhez kapcsolódó őrültségnek; az acél vízellátó rendszer élettartama az első balesetet megelőzően, korróziója miatt, legfeljebb 10-15 év volt.

Ezenkívül a rozsda és a mészlerakódások miatt a cső lumenje ebben az időben az eredeti 25-40% -ára csökkent. Találd ki, hogyan befolyásolta a víz nyomását?

Szerencsére az előrehaladás nem áll meg, és most már több furcsa megoldás terjedt el.

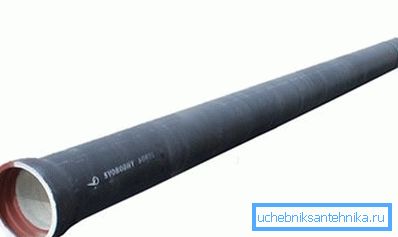

1. A VChSHG (csomós grafitú gömbgrafitos öntöttvas) csövek rendelkeznek az öntöttvas korrózióállóságával és az alacsony széntartalmú acél duktilitásával. Az aljzatcsatlakozások tömítettségét gumi O-gyűrű biztosítja.


2. A poli (vinil-klorid) nyomáscsöveket ugyanazon gumi O-gyűrűkkel vagy ragasztócsatlakozókkal kell összekötni.

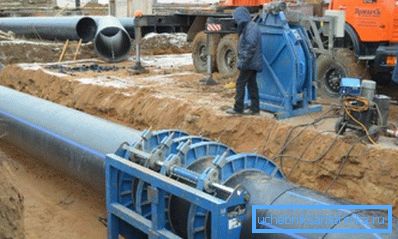

3. Végül a polietilén fõcsöveket alacsony hõmérsékletû hegesztéssel összekapcsolják: a szomszédos csövek végeit egy elektromos fûtõvel megolvasztják és egymáshoz nyomják. A nagy törzs átmérővel való összehangolás és rögzítés mechanikus vagy (több mint 250 mm keresztmetszetű) hidraulikus eszközökkel történik.

Fektetés a földbe

Ha az olaj- és gázvezetékeket és a fűtővezetékeket a talajszint felett és közvetlenül a felszínén lehet elhelyezni, akkor a fentebb leírt fő vízellátó rendszereket a földbe temették.

A hagyományos formatervezés világos és ismerős:

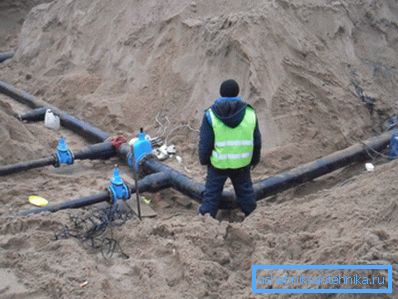

1. A jövő autópályáján ásott árok;

1. A csővezeték hegesztett vagy más módon összekötött csomóját egy homokpárna árokba helyezték és talajjal borították.

A nagy forgalmú utak alatt a csöveket gyakran egy vasbeton csúcsba helyezzük, ami nem teszi lehetővé számukra a károsodást, ha a felület jelentős stressz alatt van.

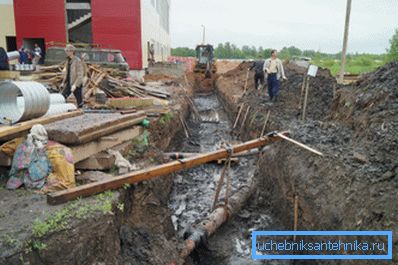

Nyilvánvaló, hogy ez nem a leginkább praktikus: a földmunkák nagy száma és a közlekedés mozgásának korlátozására irányuló igény alig várja a munkást és a polgárokat.

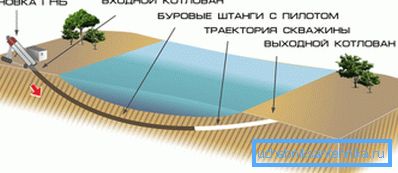

1971-ben új korszak kezdődött a városi földalatti csővezetékek építésében: Martin Cherrington (USA) elsőként tesztelte a csővezetékek HDD-módszerrel történő használatát (vízszintes irányú fúrás). A módszer lényege a névből világos: a cső nem illeszkedik az árokba, hanem a talaj felső rétegeinek zavarása nélkül halad át a felszín alatt.

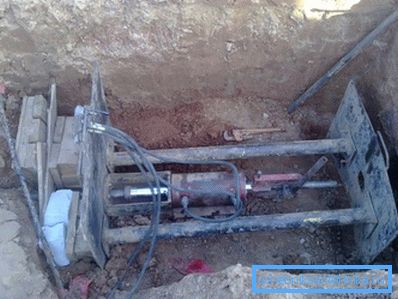

Jelenleg a cső nélküli csőszerelést többféle módon gyakorolják:

SNiP 3.05.04-85

Hogyan kell vezetni, amikor vízellátó rendszert építünk a saját kezünkkel? A tervezéshez és csővezetékekhez szükséges alapvető utasításokat a SNiP 3.05.04-85 Külső hálózatok és a vízellátó és szennyvízkezelő létesítmények tartalmazzák. Biztosítjuk a dokumentum egyes követelményeit.

Szóval, hogyan kell a csővezetéket az SNiP szerint elhelyezni?

• A gumitömítésekkel ellátott csatlakozódugók esetében az egyes csatlakozásoknál a forgásszög nem haladhatja meg a 2 fokot 600 mm-es átmérőkig és 1 mm-es átmérőig 600 mm-nél.
• A csővezeték tervezési tengelyétől való eltérések nem haladhatják meg a 100 mm-t.
• Gumi tömítések az aljzat csatlakozások nem használható primorozhennymi.

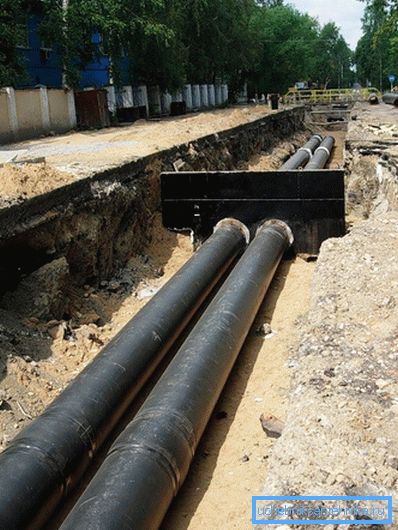

• Az acél és a vasbeton csővezetékek korrózióvédettek.


• A polimer csövek (különösen HDPE és LDPE) közötti hegesztés nem megengedett.
• Az acélcsövek hegesztése legfeljebb -50 fokos hőmérsékleten, polietilénben - legfeljebb -10 fokos lehet.

következtetés

Reméljük, hogy képesek voltunk kielégíteni az olvasó kíváncsiságát a vízvezetékek lefektetésének módszerei és az erre a célra használt anyagok tekintetében. A megszokott módon további információkat talál a videóban ebben a cikkben. Sok szerencsét!
