Polietilén vízvezeték: szabályozási dokumentáció, termékek

Mennyire praktikusak a polietilén nyomócsövek? Milyen szabványok szabályozzák termelésüket? Milyen módon telepítheti a vízvezetékeket a polietilén csövekből - saját kezűleg és ipari berendezésekkel? Próbáljunk ezekre a kérdésekre válaszolni.

Első ismerős

Mit tudunk a polietilénről? Ez a legolcsóbb és legelterjedtebb műanyag a világon, melyet etilén gáz polimerizálásával állítanak elő. A savak, a lúgok és az alacsony hőmérsékletek ellenállása miatt jelentős mechanikai terhelést és erőteljes ütéseket okoz a viszkozitás és a csillapítási tulajdonságok miatt.

Megjegyzés: a polimer rugalmasságát alacsony hőmérsékleten tartják, így a polietilénből készült vízvezetékek tolerálhatják a víz befagyasztását bennük megsemmisítés nélkül. A csővezeték kifeszített, a kiolvasztás után visszatér eredeti méretéhez.

A polimerizáció feltételeitől függően alacsony (PND), közepes (PSD) és magas (LDPE) nyomású polietilént különböztetünk meg:

A műanyag mechanikai tulajdonságai függenek az abból előállított polimer vízvezeték szilárdságától. A HDPE legtartósabb termékei.

A csövek üzemi hőmérséklete 40-60 ° C-ra korlátozott: magasabb hőmérsékleten a polimer elágyulni kezd.

Szabályozási dokumentáció

A csövek minőségére vonatkozó követelményeket a GOST 18599-2001 szabvány tartalmazza. Jelöljünk ki olyan pontokat, amelyek gyakorlati értéket képviselnek kiválasztásában és működésében.

A cső fő működési paraméterei:

• Névleges átmérő. 10 és 1200 mm közötti értékeket vehet fel.
• Névleges falvastagság. Az értéke 2-59,3 mm.
• MOP - maximális névleges nyomás. Megapascálban mérve. A szokásos kgf / cm2-re való átszámításhoz elegendő a MOP 10,2-tel történő szorzása.
• különleges lehívási jogok - standard dimenziós arány, a külső átmérő és a falvastagság aránya. Minél kisebb az SDR, annál nagyobb a számított működési nyomás.

• MRS - az anyag úgynevezett hosszú távú erőssége, megapascálban mérve. Ez a paraméter kissé homályos leírással mindig megjelenik a cső nevében.

Hogyan lehet elolvasni a szabvány által előírt elnevezéseket?

Ezek a következők:

1. Az anyag szilárdságának jelzése. PE 32 jelentése polietilén MRS = 3,2 MPa, PE 63 - 6,3 MPa MRS, stb.
2. SDR opció.
3. Névleges átmérő és falvastagság.
4. Célcső (ivás vagy műszaki).
5. Hivatkozás a GOST 18599-2001-re.

Például a PE 100 SDR 11 - 32 x 3 ivóvíz GOST 18599-2001 bevitele 32 mm lyukú polietilén vízcsövet helyez el egy 3 mm-es falon, ami MRS = 10 MPa anyagból készült ivóvíz igény esetén.

Ezen kívül:

• A cső színe fekete (vagy fekete kék csíkkal) vagy kék.

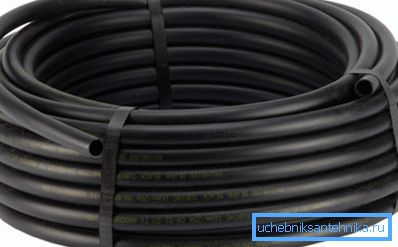

Mindazonáltal: a PE-ből készült 32 termék kizárólag fekete lehet.

• 180 mm-es átmérőjű csövek tekercsekben, tekercsekben és egyenes hosszban szállíthatók. Nagyobb átmérővel - csak egyenes szakaszokban.
• A termékeknek sima felületűnek kell lenniük - külső és belső. Csak enyhe hullámosság megengedett.

felszerelés

Hogyan szereljük fel a vízvezetékeket a polietilén csövekből, egyenes darabokban? A csatlakozási módok elsősorban a fal átmérőjétől és vastagságától függenek.

4 mm-nél nagyobb falak

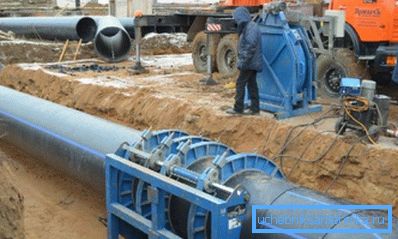

Itt a csavarhúzás a fő telepítési módszer. A csövek végeinek megolvasztásához sík, ragasztással bevont elektromos fűtőelemet (tükör) használnak; a csövek központosítását és a későbbi befogását kézi, mechanikus vagy (nagy átmérőjű) hidraulikus eszköz biztosítja.

A szorítóerő 1,5 kg / cm2; a fűtés és rögzítés idejét a csővezeték falvastagsága határozza meg:

Annak ellenére, hogy a polimer alacsony hővezető képességét biztosítja, nem biztosít teljes védelmet a fagyás ellen a csővezeték alacsony vízmennyisége mellett. A polietilén csövek külső csővezetékeit mindig a talaj fagyasztásának szintje alá kell helyezni; ennek megfelelően a polietiléncsövek vízvezetékének becslése - akaratlanul - magában foglalja a földmunkákat, és télen - a talaj felső rétegének felengedését is.

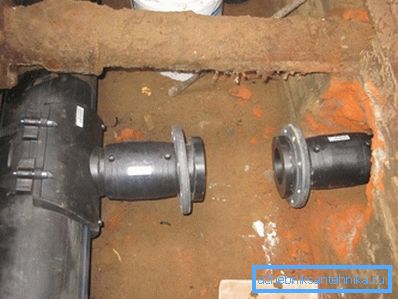

Érdekes, hogy a tompa hegesztett ostorokat gyakran használják a régi acél és öntöttvas vízvezetékek rekonstruálására, és nem mindig ezek a munkák követelik az ásatást.

A polietilén csővezeték régi vízellátásba való húzásának módja két fő kategóriának tulajdonítható:

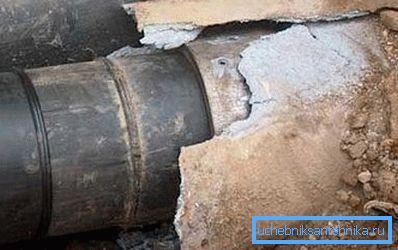

1. Menj át egy kisebb átmérőjű régi csőrendszeren. A polietilén kisebb érdessége a fémekkel szemben kompenzálja a csökkentett clearance-t; azonban a régi csövek falain lerakódott betétek problémát okozhatnak. Még az előzetes mechanikus tisztítás ellenére is: néha a kacsa nem képes megbirkózni az évelő mész és rozsdás rétegekkel.

1. Ugyanazon átmérőjű átvezető cső a régi csővezeték előzetes megsemmisítésével. Ebben az esetben egy hidraulikus kalibrátort előzetesen a régi csővezetéken keresztül vezetnek keresztül, amely ciklikusan növekszik és csökkenti a külső átmérőjét, elpusztítja a régi vonalat, és töredékeit a talajba nyomja.

4 mm-nél kisebb falak

A falak kis vastagságával a polietilén csövek szerelvénye elektromos hegesztéssel vagy tömörítéssel végezhető.

• Az első esetben az aljzat-szerelvényeket a csövek végeire helyezzük, majd a 12 V-os feszültséget a csatlakozókapcsukra helyezzük. A szerelvénybe beépített spirális fűtőelem felmelegítése okozza, hogy megbízhatóan biztosítsa a csövön.

• A tömítőgyűrű csavarja a csövet gumitömítő gyűrűvel, amikor meghúzza a csavaranyát. Ez a csatlakozási mód nem igényel semmilyen szerszámot, mint az olló a csövek vágására. A legegyszerűbb utasítások segíthetnek elkerülni a szivárgást az összeszerelés során: vigyázzon a gumitömítőgyűrű elhelyezésekor, és kerülje el a cső és a szerelvény teste közötti horonyot.

következtetés

Remélhetőleg sikerült megválaszolnunk az olvasó minden érdeklődését. Mint mindig, a cikkben bemutatott videó további tematikus információkat is felajánlja. Sok szerencsét!
