Polipropilén elosztó daruval - gyártási jellemzők

Párhuzamosan csatlakoztatva több fűtőberendezést vagy a fűtési rendszer "meleg padlójának" elrendezését győződjön meg arról, hogy a kollektorokat használja. Ezek az eszközök vásárolhatók egy vízvezeték-kereskedésben, vagy saját maguk készíthetik el. Ebben a cikkben megvizsgáljuk, hogyan szereljünk fel egy vízvezeték-kollektorot az ilyen tartós és megfizethető anyaggal rendelkező polipropilén zárószelepekkel.

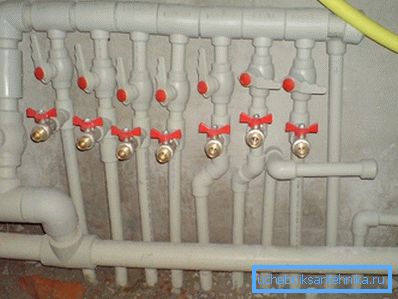

Polipropilén vízcsatorna csapokkal

Általános információk

Napjainkig a gyűjtők, amelyeket népszerűen fésülőként említenek, számos fűtési és egészségügyi berendezés halmozódó csatlakoztatására használják. Külsőleg ez a készülék hengeres rész, egy bemenettel és több érintéssel. Minden ütköző szelep zárószeleppel van felszerelve.

A készülék működési elve a következő: víz vagy egyéb folyadék kerül a nyomás beömlésébe. Ezenkívül a csapok között oszlik meg, amelyek lehetővé teszik több vízvezeték szerelvény csatlakoztatását párhuzamosan, vagy például több padlófűtési kontúrt.

A kollektor csatlakozás lehetővé teszi az összes vízvezeték víznyomását, amikor egyszerre be van kapcsolva. A fűtőkészülékek fűtési rendszerekben való használata esetén valamennyi fűtőberendezés (radiátorok vagy hőszigetelt padló kontúrok) egységes fűtésére szolgál.

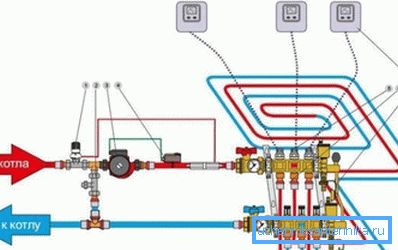

A kollektorok használati rendszere a padlófűtésben

Polipropilénből készült fésű összeállítása a saját kezeiddel meglehetősen egyszerű, és ehhez csak egy sor póló és gömbcsap szükséges.

Ebben az esetben az eszköz számos előnnyel jár, például:

  • Korrózióállóság.
  • Tömörség, mivel a szerelvényeket egymáshoz erősen hegesztették.
  • Tartósság - a szerelvények polipropilén falain szinte semmilyen méret nem növekszik.
  • Olcsóbb, mivel a polipropilén csövek és szerelvények ára nem magas.
  • Megbízhatóság, mivel a polipropilén viszonylag tartós anyag.
  • Annak lehetősége, hogy pontosan annyi csapot végezzen, amennyire szükséges.
  • A termék használata mind a vízellátó rendszerben, mind a fűtésnél.

Ezen okok miatt sok szakértő előnyben részesítette a készülék fémgyűjtőit, a polipropilén részektől függetlenül összeszerelve.

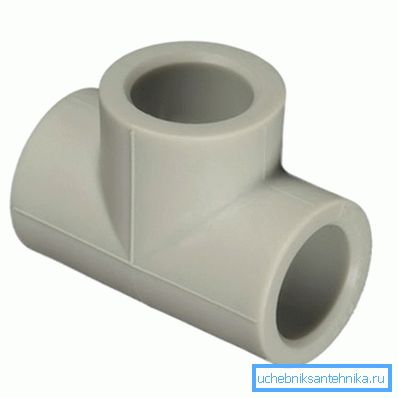

Polipropilén tee

Gyártó kollektor

anyagok

Tehát egy polipropilén elosztó elzárószeleppel történő önálló összeállításához a következő anyagok szükségesek:

Polipropilén csövek 32 mm
Cső dugó egy
tengelykapcsolók A 32 mm átmérőjű csövekre
póló Ugyanazok az átmérők
Golyóscsapok Megfelelő átmérővel is rendelkeznie kell, a csapok számának meg kell egyeznie a csapok számával.

Figyelj! A golyóscsapok csak a patak kinyitásához és bezárásához használhatók. Ha intenzitásának szabályozására van szükség, akkor különféle típusú szelepeket kell használni.

A csövek és szerelvények átmérője más paraméterekkel is rendelkezhet. A legfontosabb az, hogy megfelelnek a csővezeték átmérőjének.

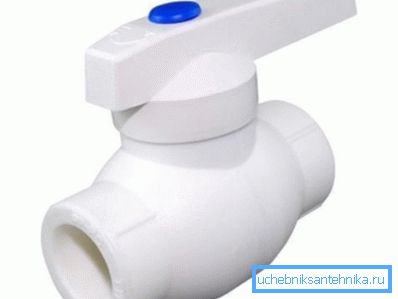

Polipropilén golyóscsap

gyülekezés

A fésű összeállításának utasításai meglehetősen egyszerűek, a legfontosabb az, hogy betartsuk a következő sorozatot:

  • Először is a teák összekapcsolódnak. Minden póló csapként szolgál.
  • Ezután egy dugót telepítenek a készülék egyik oldalára, és egy szöget illesztenek a másikra. 90 fokban (ha a vízellátás alul lesz).
  • Miután a daru nélküli kollektor összeszerelésre került, csak egy elzárószelepet kell felszerelni minden egyes kivezetéshez. Ehhez egy kis csődarabot kell hegeszteni mindegyik pólóhoz, amelyhez egy polipropilén gömbcsapot forrasztanak.

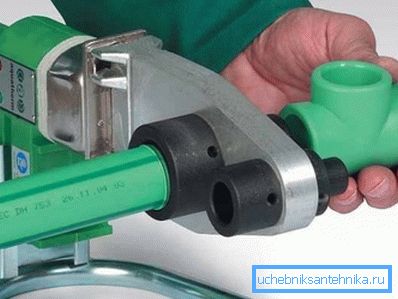

A fotókulcsos polipropilén részekben

Az összes alkatrész összekapcsolásához különleges hegesztőgépre (forrasztópáka) van szükség.

A következő az illesztési csatlakozások sorrendje az eszköz használatával:

  • Az első lépés a forrasztópala az üzemi hőmérsékletre melegedni. A készülék készenléti állapotát zöld LED jelzi.
  • Mivel a szerelvények csőszakaszokkal vannak összekapcsolva, míg a hegesztőgép felmelegszik, meg kell tisztítani a csőszakaszt, amely hegesztésre kerül a szerelvényhez. Ezt egy speciális eszköz segítségével végzik el, amely a cső csúcsára kerül.

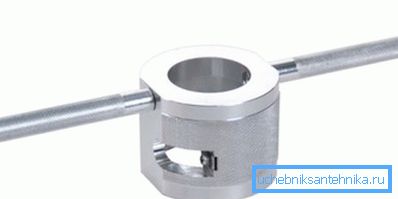

Csőtakarítás
  • Miután a forrasztó vas eléri a munkahőmérsékletet, helyezze be a szerelvényt és a csövet a szerszámfúvókákba, és várjon, amíg a műanyag felület megolvad. A forrasztópáccal kiegészítve van egy asztal, amely megmutatja az olvadási időt különböző átmérőjű részek esetén.
  • A táblázatban megadott idő letelte után a fúvókákon lévő részeket el kell távolítani és össze kell őket kötni. Ebben a helyzetben tartaniuk kell a megszilárdulásig, megpróbálva nem mozogni vagy megfordulni.
  • Ezután a csatlakozóhoz csatlakoztatott csövet le kell vágni, és a csúcsot el kell hagyni a hegesztéshez.

Tipp Annak érdekében, hogy "kapjon egy kéz", akkor gyakorolnia kell a csövek és csatlakozások maradványait, mivel egy rosszul forrasztott rész tönkreteheti az egész kollektorot.

Ezzel az elvvel minden részlet összekapcsolódik. Ha a gömbcsapokkal ellátott kollektorot a fűtési rendszerhez használják, akkor egy másik ilyen eszközt kell végrehajtania a visszatéréshez.

következtetés

Sok esetben a kollektor az elrendezés szükséges eleme. Amint kiderült, hogy a készüléket polipropilénből készítik, minden olyan otthoni szakember erejében van, aki tudja, hogyan kezelje a műanyag csövek forrasztópákait. Ugyanakkor a termék minősége és jellemzői nem lesznek rosszabbak a márkás fésűkkel szemben.

A cikkből származó videóból megtudhatsz néhány további információt erről a témáról.
