Profilszögletes cső - méretek és jellemzők

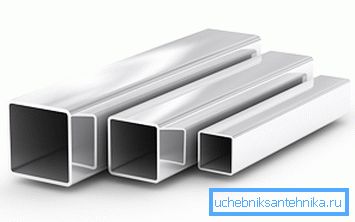

A profilos téglalap alakú csövek különleges típusú csőszerű acélok. A termék egyedisége elsősorban nem szabványos keresztmetszetű. Ebben a cikkben alaposabban megvizsgáljuk e termékek jellemzőit, meglévő dimenzióit, valamint az alkalmazási körét.

A profilvezetékek jellemzői

A termék keresztmetszetének szokatlan alakja elsősorban annak célja. A négyszögletes és a négyszögletes csöveket nem használják csővezetékekben, hanem keretszerkezetekben használják. Az a tény, hogy az üreges csőnek ugyanolyan erőssége van, mint egy fém rúd, és súlya 30-40 százalékkal kevesebb.

Így az anyag használata lehetővé teszi a fémszerkezetek tömegének és költségének csökkentését, miközben erőssége és költsége változatlan marad. Meg kell azonban jegyezni, hogy a termék tulajdonságai csak akkor készültek, ha a GOST 8645 - 68 szerint készülnek.

Más szavakkal, az alakos csövek csak bizonyos szakaszméreteknél nagy szilárdságúak. Még egy kis eltérés a normáktól is befolyásolhatja az acélszerkezet általános erejét, vagy növelheti annak tömegét.

Ezenkívül az acélszerkezetek merevségre vonatkozó tervezési számításai rendszerint szabványos méreteken alapulnak, amelyek értékeit a megfelelő állami szabványok táblázata tartalmazza. Ennek megfelelően, ha a profilok méretei nem felelnek meg a szabványoknak, akkor a számítások helytelenek.

Milyen méretűek függenek

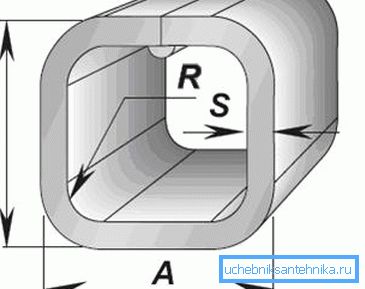

A méret alatt meg kell érteni:

• A termék falának magassága;
• szélesség;
• vastagság;
• Kerekítési sugár.

Mindezek a paraméterek általában a gyártás módjától függnek.

Az iparágban jelenleg három technológiai folyamat áll:

• A standard cső hidegen deformálódó technológiája;
• Forró deformációs technológia;
• A profilgyártás és az ezt követő hegesztés a csőcsatlakozásokon.

Ezen technológiai folyamatok jellemzői:

• A termékek profilszelvényének beállítása (kalibrálása);
• Falvastagság;
• Kerekítési sugár stb.

Ezután részletesebben vizsgálja meg a különböző gyártási technológiák által előállított termékek jellemzőit.

alkalmazási körét

A profilozott csövek köre nagyon kiterjedt.

Leggyakrabban ezeket használják:

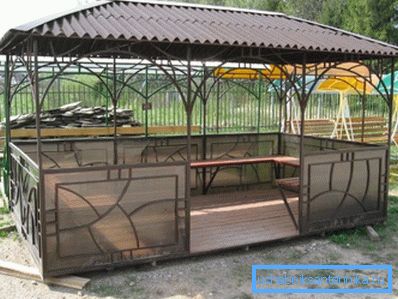

• Az építőiparban - különböző pavilonok, istállók, standokon stb.
• Bútorgyártás - polcok, állványok, iskolabútorok stb.
• Autóipar - pótkocsik és keretek gyártásánál stb.
• Mezőgazdaság - a csövek és egyéb bizonyos szerkezetek üvegházhatású keretrendszeréhez.

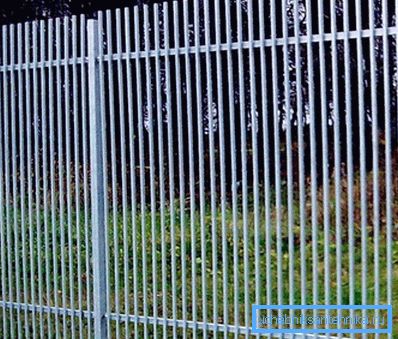

Természetesen ez az anyag hasznos lehet a háztartásban, innen arzenálokat, kerítéseket, kerti bútorokat, lépcsőket és még sok másat is készíthet.

méltóság

Ennek az anyagnak az előnyei közé tartoznak az alábbiak:

• szilárdság;
• Alacsony súly;
• Megfizethető ár, köszönhetően az üreges anyagnak;
• Nagy választék - ennek köszönhetően felveheti a legmegfelelőbb szelvény méretű terméket.
• Plaszticitás - ha szükséges, a termék hajlítható például egy ív segítségével.
• Könnyű telepítés az alacsony súly miatt. A szerelési utasítások az alkatrészek szokásos hegesztését foglalják magukban.

Tipp A fémszerkezeteket nemcsak hegesztéssel, hanem csavarokkal is fel lehet szerelni. Az ilyen vegyületeket általában előkészített állványokra, állványzatokra, mindenféle kereskedelmi berendezésre stb. Használják.

A formázott csövek típusai

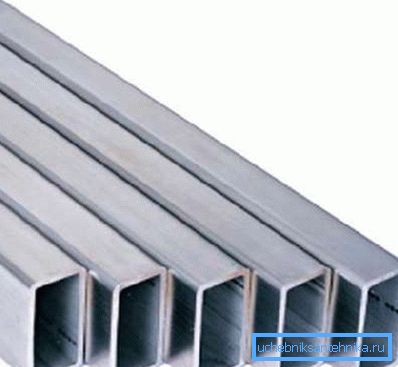

Melegen hengerelve

Ezeknek a termékeknek a melegen hengerelt gyártási folyamata a következő:

• A hüvely vagy üveg formájú billet felmelegszik, hogy növelje a plaszticitást.
• Ezt követően a billeteket görgőkkel tekercseljük fel, aminek következtében kör alakú keresztmetszetű cső alakul ki.
• Ezután a félkész termék egy öntőprésbe kerül, ahol egy négyzet alakú, ovális vagy téglalap alakú termékké alakul át.
• A következő lépés a billet hűtése és a méretező tekercseken történő gördülés.
• Amikor a termék készen van, felmelegítik a gabona kialakulásának hőmérsékletét és fokozatosan lehűtik természetes körülmények között. Ez a művelet lehetővé teszi a feszültség eltávolítását a kristályrácsban.

Az eredmény olyan termék, amely megfelel az állami szabványoknak, amely szerint a cső falának mérete nem lehet kisebb 60 mm-nél. Ie ha a szelvény téglalap alakú, a téglalap magassága nem lehet kisebb, mint a megadott érték.

A GOST 8639 - 82 szabvány szerinti négyszögletes profilcső tartománya (négyzetprofilonként) körülbelül két tucat méretű. Ugyanazt a méretet a GOST 8645-68 határozza meg. Ezenkívül a keresztmetszet mérete 60x60 mm és 230x100 mm között változik. Igaz, a melegen hengerelt négyzetes cső gyártása 180x180 mm-es határértéket tesz lehetővé.

Ami a többi méretet illeti, a GOST 8639-82 szerinti négyszögletes csövek lehetnek:

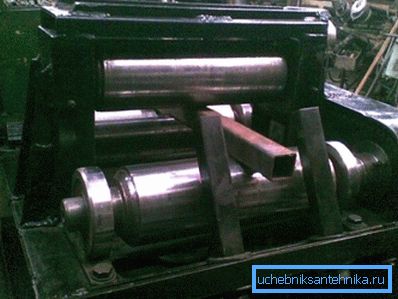

Hidegen hengerelve

A hidegen hengerelt profilozott csövek gyártási technológiája a következő lépésekből áll:

• Az első az előkészítés - egy kerek lyuk leengedése a mosóban.
• Ezután a munkadarabot feltekercseljük, aminek következtében kerek csövek képződnek.
• Ezután a terméket a sajtoló- és tekercsmalomban préselik.
• Ezután, mint az előző esetben, elvégzik a késztermék kalibrálását és fűtését (temperálás).

Ez a technológia lehetővé teszi kisebb méretű, négyszögletes profilcső és vékonyabb falainak beszerzését. A GOST szerint a metszet legkisebb magassága 10 mm. A keresztmetszet legnagyobb mérete 120x120 mm.

Ez a szabvány 17 szabványméretet tartalmaz, amelyeket a 8639-82 sz. Állami szabvány határoz meg, és 16 szabványméretet is, amelyeket a 8645-68. Általánosságban elmondható, hogy az ilyen típusú termékek kiválasztása indokolt, ha vékony falú varrat nélküli csövekre van szükség.

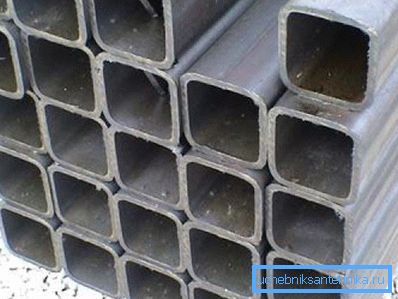

hegesztett

A hegesztett négyszögletes profilok gyártási folyamata a következő:

• Mindenekelőtt olyan méretű lapos üregek keletkeznek, amelyek egy nem dimenziós acéllemezből vannak levágva.
• Ezután a munkadarabot a csőszakasz alakja alatt formázzák.
• A következő lépés a varrat hegesztése indukciós olvadással és hegesztéssel vagy inert gáz környezetben.
• A végső gyártási szakasz a félkész termék kalibrálása hidegen deformálódó módszerrel a görgőkön.

Ezeknek a termékeknek a szilárdsága gyakorlatilag nem különbözik a zökkenőmentesektől, mivel a hegesztési varrat csak 5-10% -kal gyengíti a merevséget. De ez a technológia, ellentétben a fentiek mindegyikével, lehetővé teszi, hogy a falvastagságtól 1 mm-től 5 mm-ig terjedő csöveket hajtson végre. A GOST 30245 2003 szerint a legkisebb szelvényméret 40x40 mm, a maximális mérete 300x300 mm.

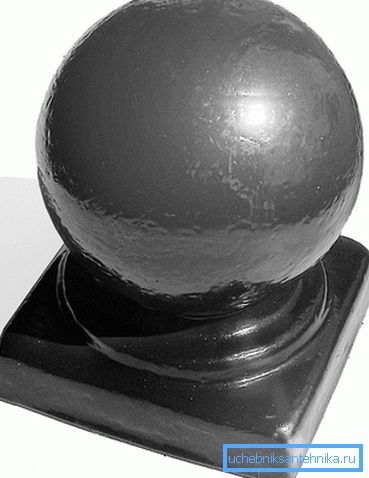

Tipp Ha olyan szerkezetekből áll össze, mint például az alakos csövek, díszítőelemek, használhat mindenféle szerelvényt - tippeket és egyéb elemeket.

Itt talán a szóban forgó anyag fő jellemzői.

következtetés

A profilcsövek számos előnnyel rendelkeznek, melyek fő ereje jó. Ezeknek a termékeknek a tulajdonságai és széles körű termékskála miatt nagyon nagy az alkalmazásuk.

Az egyetlen terméknek meg kell felelnie bizonyos állami szabványoknak, csak ebben az esetben nagy szilárdsági jellemzőkkel bír. A cikkből származó videóból további információkat kaphat ehhez a témához.
