Pvc csövek átmérője - meglévő típusok és alkalmazások

A polivinil-klorid (PVC) csövek alkalmazási köre meglehetősen kiterjedt. Továbbá, a rendeltetési helytől függően, átmérőik nagyon eltérőek lehetnek. Ezt követően a leggyakoribb méreteket és az általuk használt célokat tekintjük.

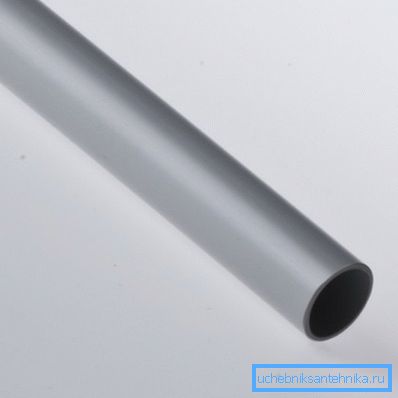

PVC vízvezeték 25 mm

Általános információk

A szóban forgó termékek igen népszerű anyagok az ipari és háztartási kommunikáció lefektetéséért.

Ez annak köszönhető, hogy előnyei vannak:

  • tartósság;
  • megbízhatóság;
  • Korrózióállóság;
  • A nagy szilárdságnak köszönhetően a csővezeték nagy mélységben történő elhelyezése a föld alatt;
  • A termék alacsony súlya, ami csökkenti a szállítási költségeket és egyszerűsíti a telepítési folyamatot;
  • Könnyű telepítés, mivel ez a folyamat nem igényel különleges felszerelést. Ennek eredményeként a házi csővezeték összeszerelése kézzel is elvégezhető;
  • A magas hőmérséklet ellenállása - az anyag 180-220 Celsius fokos hőmérsékleten olvad, polietilén és polipropilén analógok esetében ez a szám sokkal alacsonyabb;
  • Az alacsony ár az anyag - termékek 30 százalékkal olcsóbb, mint a polietilén analógok.
  • A hővezetőképesség közel áll a hőszigetelő anyagokéhoz;
  • Környezetbarát, melynek köszönhetően a termékeket ivóvízvezetékek telepítéséhez használják;
  • Kiváló teljesítmény a jó hidraulikus tulajdonságok miatt;
  • Képes ellenállni a nyomás akár 16 bar.

Figyelj! A polietilén-analógokkal ellentétben a szóban forgó anyag érzékeny a sokkterhelésre. Ráadásul a környezeti hőmérséklet csökkenésével a törékenysége növekszik.

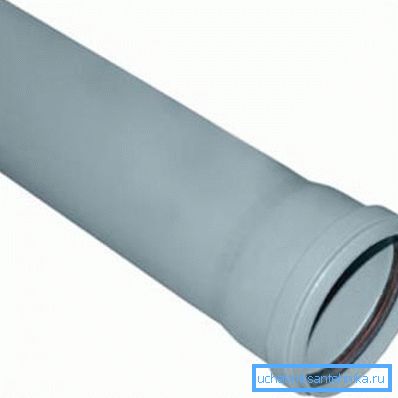

PVC cső 32 mm csengővel

Meg kell jegyezni, hogy jelenleg kétféle PVC csőtermék létezik:

  1. Rendes polivinil-kloridból (PVC);
  2. PVC-mentes PVC-ből (PVC-U).

A leggyakrabban PVC-U anyagot használnak termelésük során, mivel jobb műszaki jellemzőkkel jellemezhetők, így a termékek nyomóvezetékekhez használhatók.

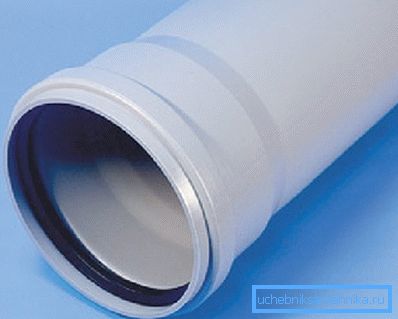

PVC csatorna 70 mm

Átmérők és alkalmazások

Átmérő szerinti osztályozás

A méretétől függően a szóban forgó termékek besorolása a következő:

Belső rendszerek A belső rendszerek kialakításakor a leggyakrabban használt 20 mm-es PVC cső és 50 mm-es PVC cső. Néha 25, 32 vagy 40 mm átmérőjű termékeket is használnak. Például csövekként használhatók az elektromos hálózathoz.
Csatornahálózat Általában 110 mm vagy 150 mm-es PVC-csöveket használnak felnevelőként. A kábelezés leggyakrabban 40-50 mm átmérőjű termékeket használ.
Kültéri hálózatokhoz Ehhez használjon nagyobb átmérőjű alkatrészeket, ezért vegye figyelembe ezt a kategóriát külön.
PVC cső 75 mm ragasztókötéshez

Kültéri rendszerekhez

Tehát, amint már említettük, nagy átmérőjű PVC csöveket használnak kültéri csatornák telepítéséhez.

Ezek közül a leggyakoribbak a következők:

  • 160 mm átmérővel - ezeknek a termékeknek a segítségével általában a mezőgazdasági, ipari és háztartási tárgyakhoz nem nyomás alatt álló csatornarendszereket végzik el. A hossza eltérhet:
  • 1m;
  • 2m;
  • 3m.

A könyvjelző megengedett mélysége a falvastagságtól (merevségi osztály) függ. Például az SN4 csövet a föld alá kell helyezni 8 m mélységig, és az SN 2 csak 4 m-en.

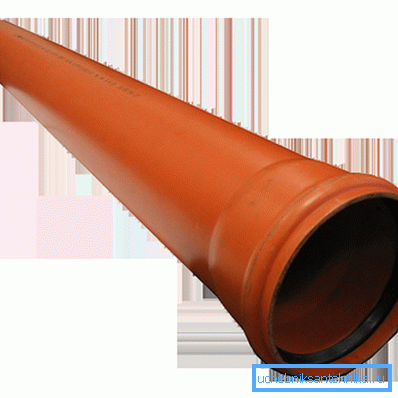

Külső csatornarendszer 200 mm
  • A 200 mm-es PVC-cső az ipari épületeket, valamint a nagy lakóépületeket kiszolgáló csatorna szabad áramlású rendszerek telepítésére összpontosít. Más szóval, akkor alkalmazzák, ha nagy mennyiségű hulladékot feltételeznek. Ezenkívül ez az átmérő alkalmas a csapadékvíz elvezető rendszerek lefektetésére, amelyek megakadályozzák a városi terek és utcák áradását.
  • Azokban az esetekben, amikor a szennyvízrendszerre megnövekedett követelmények érvényesülnek, a 315 mm-es szelvényű PVC csövek használata indokolt.. Faluk háromrétegű - a belső és a külső réteg nem rugalmas polivinil-kloridból készül. Ugyanakkor a termékek kis súlyt kapnak.

Tipp A fent felsorolt ​​termékek minden mérete a PVC csövek átmérőjének táblázata, melyet a referenciakönyvek tartalmaznak.

Cél szerinti osztályozás

E termékek valamennyi létező típusa rendeltetésszerűen osztályozható:

  • Víznyomás;
  • Csatorna szabad áram;
  • Burkolat, kutak telepítéséhez.

Ezután részletesebben vizsgálja meg az egyes típusok jellemzőit.

standpipe

Nyomásfej

A nyomócsöves termékeket elsősorban a telepítés módja különbözteti meg.

Ezek lehetnek:

  • csap;
  • Hideghegesztéshez.

A 16 mm-es PVC cső a legkisebb keresztmetszettel rendelkezik, a maximális 400 mm. A termék minimális átmérője 90 mm.

Figyelj! Amikor a készüléket dugaszolóaljzattal vásárolja meg, szem előtt kell tartani, hogy a gyártó által megadott szabványos hosszúság nem veszi figyelembe az aljzat hosszát.

A nyomott csövek hasonlítanak a szennyvízcsatornákhoz, azonban a csatlakozóegységük nagyobb szorítást eredményez a szoros gumi gyűrűnek köszönhetően, amelyet egy különleges horonyhoronyba helyezett.

A hideghegesztéshez használt termékek speciális ragasztóval vannak összekötve, amely oldószer. A szerkezet az egyesített elemeket hegesztve biztosítja, mint megbízható és szoros kötést biztosít.

Nem nyomáscsatornázó csövek

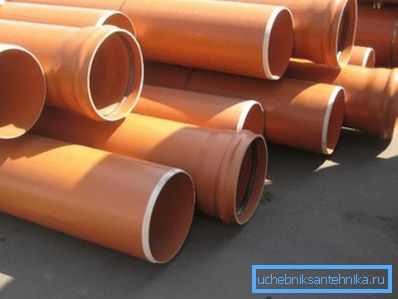

Csatorna szabad áramlás

A gravitációs szennyvízcsatorna rendszereknél gyakran PVC csöveket használnak. A megengedett nyomása nem haladja meg a 0,16 MPa értéket, és a megengedett legnagyobb hőmérséklet 450 Celsius fok.

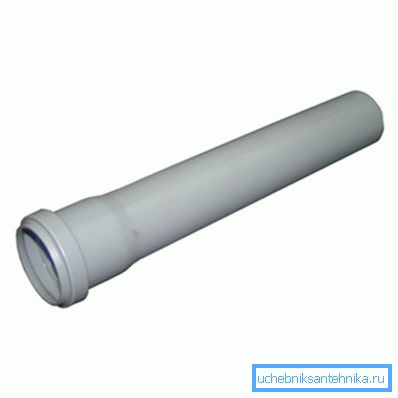

Nem nyomásos belső PVC cső 40 mm

A külső csatorna termékei piros színűek.

A csővezeték harang alakú, így a rendszer telepítési utasításai rendkívül egyszerűek:

  • Az alkatrész be van dugva az aljzatba, amely gumigyűrűvel van ellátva.
  • Ezután a kötést szilikon tömítőanyaggal lezárják.

Figyelj! A megbízható csatlakoztatás érdekében biztosítani kell az alkatrészek beállítását. Nyúlás esetén a tömítő gumigyűrű összeillik, és a csatlakozó nyomásmentesíthető.

Ezek a termékek keménységi osztályban változnak:

SN 2 Könnyű típusú termékek, amelyek képesek ellenállni a 2 kN / m2 terhelésnek.
SN 4 Átlagos típus - a maximális terhelés 4 kN / m2.
SN 8 Nehéz típusú - maximális terhelés 8 kN / m2

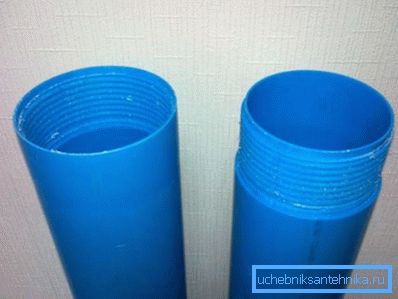

A fényképezőgépben

A burkolat menetes

Ez a típusú termék a készülék vízben, valamint a vegyi anyagokat szállító műszaki csővezetékek. Ezeknek a termékeknek a jellemzője jó ellenállás a különböző agresszív vegyi anyagok hatásaival szemben.

Hosszuk 3-4 méter, az átmérő 80-225 mm-es tartományba esik. Az ilyen típusú csövek menetes csatlakozóval vannak felszerelve. Ennek köszönhetően még megbízhatóbbá és szorosabbá válik.

Ezenkívül a menet miatt a függőleges és vízszintes terhek ellenállása, amely a belső vagy a külső húzónyomás következtében jelentkezik, nő, például egy 125 mm átmérőjű PVC cső képes ellenállni az 5 tonnás teherbírásnak, és még jobban. Így egy 200 méter mélységű kútnál a biztonsági ráta hétszeresére nőtt.

következtetés

Amint kiderült, ma nagy választékú PVC átmérőjű csövek széles választéka áll rendelkezésre. Ez a paraméter elsősorban a termék hatókörétől, valamint a csővezeték egyéb paramétereitől függ.

A cikkből származó videóból további információkat kaphat ehhez a témához.
