Rézcsőátmérők: termékválaszték és alkalmazás áttekintése

A rézvezetékek egyik előnye viszonylag egyszerű telepítés, amely kézzel is elvégezhető egy rövid gyakorlattal. Ebben az esetben azonban a fő nehézség nem az ízületek elrendezése, hanem az elemek kiválasztása a keresztmetszet és a falvastagság alapján.

Itt meg kell jegyeznünk, hogy nyugat felé aktívan használják ezeket a termékeket, mert a szokásos metrikus rendszer helyett a hüvelyk széles körben használatos. Ez gyakran akadályozza a tapasztalatlan kézműveseket, ezért javasoljuk, hogy olvassa el ezt a cikket a probléma megoldására.

Anyagjellemzők

Általános tulajdonságok és gyártási módszerek

A rézcsövek olyan anyagok, amelyek hosszú távon a kommunikáció megszervezésére használatosak. Ezt megkönnyítette a fémfeldolgozás viszonylagos egyszerűsége, valamint a jó teljesítmény. Ez a tulajdonságok kombinációja arra a tényre vezetett, hogy a réz aktívan használják most - bár nem olyan méretekben, mint az acél, az öntöttvas vagy a technológiai polimerek.

A mai napig két módja van a csővezeték gyártásának.

A legmagasabb minőségű és ezért nagyon keresett varrat nélküli csövek ezt tennék:

• Nyersanyagként egy rézsort veszünk. Általában nem csak réz, hanem különféle adalékok is tartalmaznak, amelyek javítják a késztermék teljesítményét.
• Ezután a rúd felmelegszik, majd egy vastag falú üreges héjat alakítanak ki a piercing malomban.

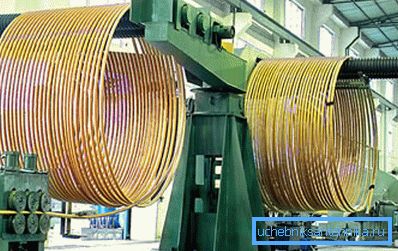

• Ezt követően a hüvelyt a görgős malomba továbbítják, ahol a kerek görgők feldolgozzák a felületét, elvékonyodva a falakat, és a kalibráló szerszámon keresztül haladva. Az eredmény például egy 1-4 hüvelykes rézcső - attól függően, hogy melyik részt helyezték el a gépbeállításban, és melyik munkadarabot használták fel.

Figyelj! A nagy átmérőjű alkatrészek gyártásánál lehetséges a bélés felmelegítése a hengerlés megkönnyítése érdekében. Természetesen ebben az esetben a gyártási költségek növekednek.

Ahol ritkábban hegesztett termékeket állítanak elő. Ebben az esetben egy fémcsíkot vesszünk, amelyet egy bizonyos méretű mátrix körül egy csőbe forgatunk. A csík szélei hegesztve vannak, és a varratot megtisztítják.

A további feldolgozás nagymértékben meghatározza az anyag tulajdonságait:

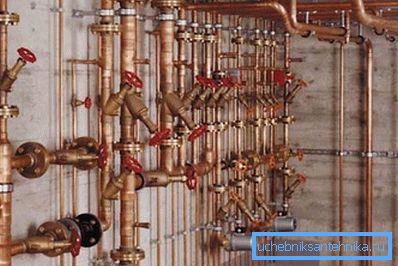

• A tartósabb, de ugyanakkor szigorúbb és kevésbé kényelmes a telepítéshez a nem szerelt csövek. A gyártás után nem kerülnek hőkezelésre, így a fém belső szerkezete változatlan marad.
• Ha a gyártás után a csövek hőkezelést végeznek, akkor a réz belső rézhálója részben módosul. Ez egyrészt enyhe erõsödést és alacsonyabb olvadási hõmérsékletet eredményez, másrészt a termék rugalmasabbá válik, ami nagymértékben leegyszerûsíti a szerelést.

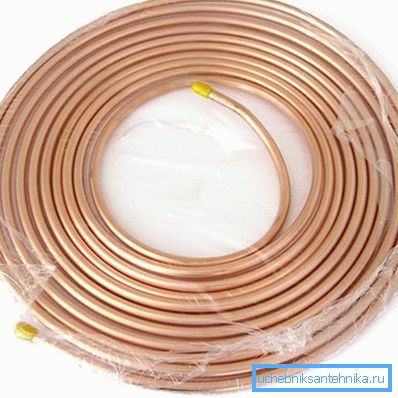

Figyelj! Az 5 - 8 hüvelykre vágott rézcső (és néha nagy keresztmetszetű részek) jelentős hosszúságú tekercsekben szállítható. Az előre be nem jelentett fajtákat szinte mindig egyedileg szállítják, mivel megpróbálják elhajolni őket visszafordíthatatlan deformációhoz vezethetnek.

előnyök

A rézcsövek előnyei közé tartoznak a következők:

• Először is, az anyag gyakorlatilag nem korrodált.. Még akkor is, ha a folyadék meglehetősen nehéz körülmények között tartósan érintkezik (hőmérsékletváltozás, sótartalom, szén-dioxid jelenléte), egy patina (jellegzetes zöld patina) jelenhet meg. Ez a plakett nem befolyásolja a szerkezet működési tulajdonságait.

Figyelj! A szakemberek nem javasolják a patina tisztítását a látásunk elől rejtett területektől: kémiailag inert, ezért kiegészítő védőrétegként működik. Természetesen egy ilyen utasítás informális, de nagyon hatékony.

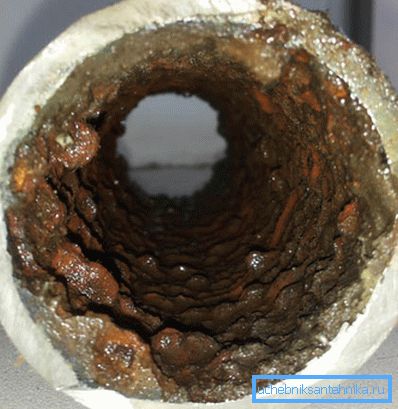

• Egy másik plusz a sima belső felület.. Növekedés nem keletkezik belül (mint például öntöttvas vagy acéltermékek), ezért még egy meglehetősen vékony 8 mm-es rézcső is megtartja átjárhatóságát a teljes életciklus alatt.

• Az előnyök közé tartoznak a magas hőállóságú, nagyfokú plaszticitás.. Emiatt a réz különféle hőcserélőkben használható: az anyag garantáltan nem olvad (legfeljebb +250⁰A deformáció jelei miatt még a legvékonyabb fal is képes ellenállni), és a rugalmasság lehetővé teszi, hogy meglehetősen bonyolult kábelezést hozzon létre.

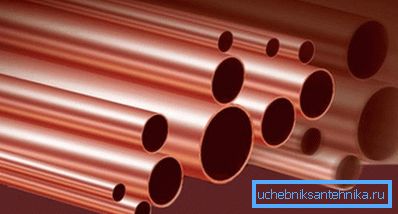

• Végül, az előnyöket kell tulajdonítani, és széles körű. Valamely feladat elvégzésére gyakorlatilag bármilyen részletet felvehetünk, mivel az elérhető átmérők listáját több mint egy tucat értékben számoljuk.

Ha a hátrányokról beszélünk, a legjelentősebb számunkra a magas ár lesz. Sem a rézmelegítő csöveket, sem a rézvízellátást nem lehet költségvetési megoldásoknak nevezni.

Azonban a vonzó megjelenésű jó teljesítmény kompenzálja ezt a hiányosságot. Ezért, ha van lehetőség - egyszer fizetni, és már nem gondolkodni a rendszer működéséről.

Mérettáblázat

A fő szakaszok és a fordítás módszerei

Amint azt fentebb említettük, leggyakrabban a csőszakasz egy angol hüvelyk frakcióival van jelölve. Nehéz csak első pillantásra, mert ha megértette, akkor szó szerint "nyárról" fordíthatja ezeket a mennyiségeket, kiválasztva a részt a feladatnak megfelelően.

A számítások meglehetősen egyszerűek:

• Így egy hüvelyk mérete körülbelül 25 mm (valójában 25,4 mm, de ez a pontosság csak nagyon ritka esetekben szükséges).
• Most például, hogy megtudjuk, hogy a rézcső átmérője mm-ben 1 4 hüvelyk, akkor 25-tel 1/4-gyel szorozzuk. Ennek eredményeként 6,25 mm értéket kapunk.

Tipp Ily módon csak megközelítő érték érhető el, mivel az eltéréseket általában különböző méretű falvastagságok magyarázzák. A háztartási használatra azonban ez a pontosság elegendő.

A rézcső átmérőinek teljes táblázata a következő:

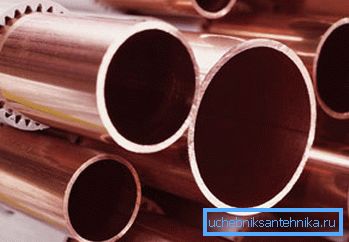

  Figyelj! Néha a cső jelölése nem határozza meg a hüvelyk, hanem a szelvény és a falvastagság milliméterben. Például egy 6x1-es rézcső átmérője 6 mm és egy 1 mm-es fal.

A termék súlya

Ezen adatok ismeretében könnyen kiszámíthatjuk a futómű tömegét a tartószerkezetek terhelésének kiszámításához:

M = (D-S) * S * 3,14 * p / 1000, ahol

• M a cső fajsúlya (kg / m.pog).
• D - külső átmérő, mm.
• S - falvastagság, mm.
• P - rézsűrűség, 8,9 g / cm³.

Ezért, ha van egy rézcső 1 1 8, akkor:

M = (28,6-1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Mint a szakasz esetében, a számok meglehetősen hozzávetőlegesek, de a helyzet értékeléséhez elégek.

Különböző átmérőjű csövek használata

A réztermékek alkalmazási területe meglehetősen széles:

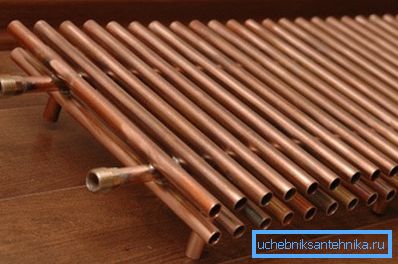

• A 10 mm-es vagy annál kisebb rézcső a belső hőcserélők fűtési és légkondicionáló rendszerekbe történő beszerelésére szolgál. Az ilyen csövek kicsi átmérője biztosítja az ilyen eszközök maximális hatékonyságát a jó energiaátvitel miatt.

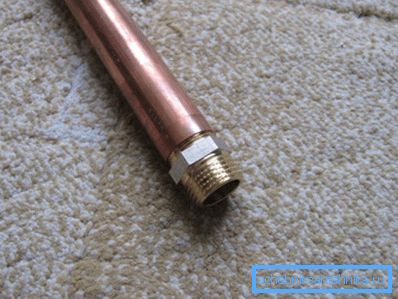

• A 10 - 25 mm-es termékeket vízvezetékek telepítésére használják. Rézcső 1 2 hüvelyk az egyik leggyakrabban részt vesz a vízellátó rendszer kialakításában. Ugyanez vonatkozik a 3/4 hüvelykes részekre is.

• Legfeljebb 40-45 mm-es változatokat használnak a vízelvezető rendszerekhez. A viszonylag kicsi átmérő ellenére a nagy mozgékonyság miatt hatékony vízelvezetést biztosítanak.
• A rézcső 3 8, valamint a vastagabb változatok jól illeszkednek a fűtési rendszerekhez. Az anyag magas hőmérsékleti ellenállása, a vékony falak kiváló hővezető képességével együtt lehetővé teszi, hogy a helyiséget minimális energiafogyasztással melegítsék.
• A legvastagabb csövek a víztartalmú födémek hajlításának, valamint díszítő és védőelemek, például a félig nyitott huzalok fedésére használhatók.

következtetés

A fentiekben ismertetett információ segítségével könnyen meghatározhatja az 1 2 hüvelyknyi rézcső átmérőjét mm-ben, kiszámíthatja az adott termék fajsúlyát, és meg tudja érteni, hogy alkalmas-e az előttünk álló feladatra. Azonban idővel a készség jelenik meg, és csak nem kell elvégeznie a számításokat.

És ahhoz, hogy ez a készség gyorsabban kialakuljon, azt javasoljuk, hogy gyakrabban alkalmazza ezt a tudást a gyakorlatban, és gondosan tanulmányozza az összes rendelkezésre álló kiegészítő információt, mindenekelőtt - ebben a cikkben a videót.
