Rézcsövek kompressziós szerelvényei: polietilénből,

Hogyan vannak a krimpelő szerelvények a rézcsövekhez? Mi a helyzet az acél (sima és hullámosított rozsdamentes acél), a fém-műanyag és a polietilén hasonló funkciójú eszközökkel? Van-e valamilyen konkrét problémája a szerelvények ezen csoportjába? Próbáljuk kitalálni.

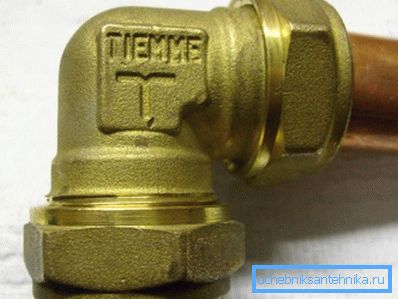

réz

A rézcsövek összekötése a krimpelő szerelvényekkel függ a szerelvények típusától.

Puha tömítés

Ebben az esetben a tömítettséget a gumi vagy a szilikon gyűrűs tömítés bõvítése biztosítja, amely a szerelvény és a távtartó gyûrû között van rögzítve, amikor az anyát meghúzzuk. A vegyület összeszerelésének módja általában meglehetősen nyilvánvaló.

A megfelelő átmérő csövén felváltva viselik:

1. Kapocs.
2. Megtartó gyűrű.
3. Seal.

Ezután a csövet behelyezzük a szerelvény testébe, majd a csavaranyát meghúzzuk - először kézzel, majd 1-2 fordulattal egy pár állítható vagy nyitott végű csavarkulccsal. Az egyik rögzíti a test helyzetét, a második pedig a lánganyát forgatja.

Az ilyen kapcsolási séma előnyei nyilvánvalóak: nem igényel csővágást és kalibrálást a cső szélén, és a legegyszerűbb eszközzel a saját kezével végezhető el.

A könnyű szerelés ára viszonylag ésszerű megbízhatóság: jelentős mechanikai terhelés esetén nagyon reális, hogy a csövet a csuklóból lehúzzák. Honnan származnak a rakományok? Szétszórva - legalábbis egy vízütővel, amely a víz áramlásához vezet; Az aktív korú gyermekek játékai azonban legalább olyan pusztítóak a vízvezetékhez.

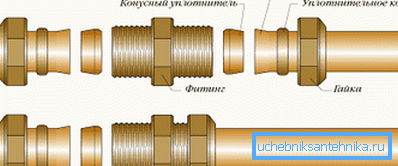

Bell felszerelés

A második csatlakozási sémát a lágyított rézre tervezték, és használta a plaszticitását, a terhelés deformálódásának képességét. A tömörséget egy kúp biztosítja, amely megakadályozza a cső végét, amelyhez a csavaranya és a tömítőgyűrű vonzódik. A kötés erősebb, és ami még fontosabb, tartósabb: légmentes marad, még a tartós túlmelegedéssel is, ami káros a gumira.

A kapcsolat összeállítására vonatkozó utasítások ebben az esetben sokkal nehezebbek.

1. A csövet különleges késsel díszítik.. A fenéknek merőlegesnek kell lennie tengelye mentén.
2. Ezután a csavaranyát és a tömítőgyűrűt ráirányítják..
3. A széle megrepedt, hogy a kúpos tömítés bejutjon, majd egy sapkanyitó és egy tömítőgyűrű vonzza a szerelvény testét..
4. A kézzel meghúzott anyát két kulcs segítségével húzzák meg. Ne tégy túlzásba az erőfeszítéssel, és törje meg a cérnát a rézszerelvényen, és könnyen törje meg a kupakot.

Fém műanyag

Hogyan vannak a fémcsövek krimpelő szerelvényei?

A cső az alacsony gyűrűs merevségben a legtöbb alternatív megoldástól eltér. Ezt a tulajdonságot kompenzálja a tüskével ellátott szerelvény: egy osztott gyűrű összenyomja a fém-polimer csővezeték szélét a felületén.

Ezenkívül zárja le a csatlakozást:

• Fluoroplasztikus alátét a cső vége és a szerelvény tartóhelye között. Az anyacsavar meghúzása közben a csikket egy szorító osztott gyűrűvel nyomják.
• Egy pár gyűrű alakú tömítés, amelyet a beültetésen a felületén megmunkált hornyokban hordanak.

Hogyan vannak a krimpelő szerelvények fém-műanyag csövekre?

1. A csövet fém-műanyag vágással késekkel megmunkálják.

By the way: a szerző nagyon jó egy csiszolóval, fém vágókoronggal. A legfontosabb dolog - vágni, szigorúan merőleges a hosszirányú tengelyre.

1. Ezt a megfelelő átmérő bármely objektuma kalibrálja. A cél az, hogy megszüntesse az oválisságot a nadrág közelében.
2. A levágást belülrõl eltávolítják. Ez az egyszerű intézkedés segít elkerülni a gumi O-gyűrűket.
3. A csőből egy kupakanyát és egy osztott gyűrűt vezetnek le, amely után felhelyezik a szerelvényre. A gumigyűrűket előkezelheti folyékony szappannal. A legfontosabb dolog - ne törje meg őket, és ne mozduljon el a korongba.
4. A szétválasztott gyűrű el van tolva a végére, majd a kupakanyitást meghúzta - manuálisan, majd egy pár kulccsal.

acél

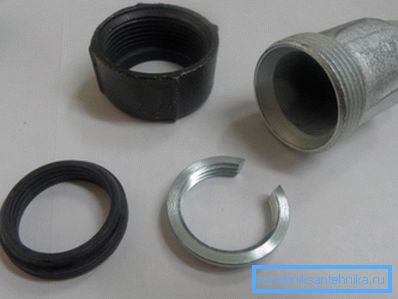

Az acélcsövek - hagyományos, fekete és horganyzott acélból készült - rozsdamentes acélból készült tömörítő szerelvények közel azonosak. Valójában a design pontosan megismétli azokat a berendezéseket, amelyeket már megvizsgáltunk a szilárd rézhez való csatlakozáskor: ugyanazok a kupakanyák, visszatartó gyűrűk és O-gyűrűk.

Hogyan szereljünk fel ilyen kapcsolatot fekete acélcsövek esetén?

1. A cső felületét óvatosan tisztítják a festékrétegekről és a rozsdától. A munkát könnyű elvégezni éles késsel.
2. Ha ovális jelen van, akkor megszűnik. Ebből a célból készséggel használhatja a szokásos gázkulcsot.

Felhívjuk figyelmét, hogy a felületen mély karcolások hagyhatók el, ami elfogadhatatlan. Ha ez megtörténik, ne lusta az elakadást egy fájllal eltávolítani.

1. Fokozatosan mozgassa a gyűrűanyát, a gyűrűt és a tömítést a cső végére.
2. Helyezze be a kapott szerkezetet a testbe, és húzza meg az anyát egy pár kulccsal.

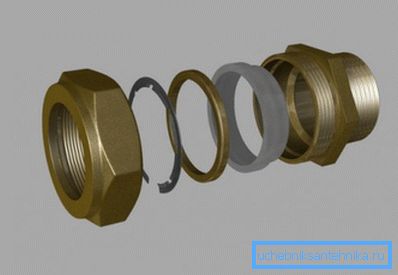

A hullámosított rozsdamentes acél esetében természetesen az első két pont elhagyható.

polietilén

A polietilén csövekhez alkalmazott tömörítő szerelvények, a fentiektől eltérően, nem fémből készültek (sárgaréz, réz vagy acél), de ugyanabból a polietilénből. Egy másik jelentős különbség az, hogy szerszámok nélkül vannak felszerelve: az anyákat csak kézzel húzzák meg.

Hasznos: a polietilén kompressziós szerelvényeinek legnagyobb átmérője, figyelembe véve ezt a tulajdonságot, legfeljebb 32 mm.

A csatlakozószerkezet gyakorlatilag megegyezik a fentiekben ismertetettekkel: a tömítettséget egy gyűrűs tömítés biztosítja, amely a kapcsos anya meghúzásával megáll egy gyűrűvel. (Lásd még Drainpipes: Features.)

Hogyan szereljük fel a kapcsolatot?

1. Minden felületet tisztít a szennyeződéstől.
2. A külső csíkot eltávolítják a végéről. Ez lehetővé teszi, hogy a cső minimális ellenállással bejusson a szerelvénybe.
3. A csavaranyák, a toló- és tömítőgyűrűk el vannak távolítva a cső végétől, majd a testbe helyezés után. A fonalat, ahogy emlékszünk, csak kézzel húzódik meg.

problémák

Természetesen nem volt velük. A kompressziós ízületek leggyakoribb problémáit soroljuk fel.

következtetés

Reméljük, hogy az olvasó számára kínált anyag segíteni fog neki a vízszerelés önszerelésében és javításában. Mint mindig, a cikkben szereplő videó további tematikus információkat tartalmaz. Sok szerencsét!
