Rozsdamentes acélcsövek - a hatalom és a szépség harmóniája

A rozsdamentes acélcsövek népszerűsége indokoltan megérdemelt. A termékek alkalmazási területei olyan változatosak, hogy a megfelelő paraméterek kiválasztása szükséges. A GOST a rozsdamentes acélcsöveken a megfelelő útmutató ebben a kérdésben.

A kopásállóság, a kedvezőtlen környezeti feltételek és az agresszív anyagok ellenállóképessége a mechanikai terheléssel szembeni ellenállás miatt szinte egyedülállóvá teszi ezeket a csöveket.

Kerek és alakú csövek

Minden csőnek saját helye van

Korrózióálló csöveket használnak belső és külső csővezetékekhez, monumentális és könnyű szerkezetek felállításához, tervezési projektek tervezésében. A szerkezet által felvetett jövőbeli terheléseknek megfelelően kiválasztják a megfelelő munkadarabot.

A rozsdamentes acélcsövek köre alapvető információkat tartalmaz minden típusú hengerelt termékről (profilcső, kör keresztmetszetű). Hengerelt szakaszok esetében a keresztmetszeti nézetek sokszínűek, lehetnek sokoldalúak, négyzetek, téglalap alakúak, szegmensek stb.

A képen különböző csőszakaszok láthatók

A szelvény és a művelet alakja a tervezett terhelések jellegétől függ. Ha a folyadék szállítására szolgáló csővezetéknek szokásos kör alakú része van, akkor a keret támogató elemei számára a legjobb megoldás négyzet vagy téglalap alakú szakasz.

Felületi típusok

A rozsdamentes acélból készült felületek külső megjelenésükben különböznek egymástól, mivel a csiszolóanyagokat vagy elektrokémiai reakciókat végzik. A kimenet sima vagy durva, matt vagy tükör, amely vagy a tartószerkezet rejtett része vagy egy forgódugó.

A polírozás fő típusainak megjelölése segít a megfelelő csővezeték kiválasztásában

Hengerelt csövek típusai

A varrat nélküli csövek előállításának technológiai folyamata két lehetőséget foglal magában.

  1. Hot bérlet - 2 alapvető műveletet tartalmaz: egy kerek billet fűtése plaszticitással és feldolgozással egy piercing malomban. A kapott üreges hüvelyt kinyújtottuk, nyújtjuk, hengereljük. A falvastagságnak megfelelő késztermékeket a GOST 9940 81 szerint darabokra vágják, a 300 mm-es minimális hosszúságtól 1,5-10 m-ig terjedő hosszúságig.
Zökkenőmentes forró alakú cső
  1. Hideg és meleg bérlet hasonló technológiával. Csak a készülék villogása után vízzel lehűtjük. A minimális hossza legfeljebb 300 mm, legfeljebb 12,5 m, a méret a GOST 9941 81 szerint tisztítható, a falvastagságtól
Úgy néz ki, mint egy piercing malom

A csővezetékek gyártásához használt lapos üres. Ezeket vágják és hengerelik az alakító malomban, megváltoztatva a szakasz alakját kerekről négyzetre / négyszög alakúra. Ezzel párhuzamosan hegesztett varrat hegesztése zajlik le.

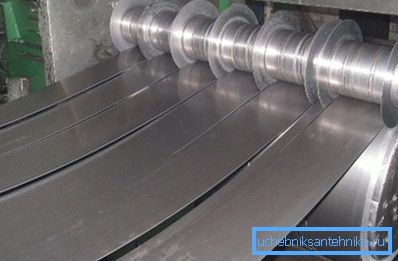

Billet hegesztett csőhöz

Műszaki adatok - névjegykártya rozsdamentes acélcsövek

Általánosságban elmondható, hogy a GOST 9941 81 és a 9940 81 szolidaritáson alapul, és a legfontosabb kérdéseket vet fel a kerek csővezetékek választékával kapcsolatban.

A GOST 9941 81 szerint a hideg és melegen hengerelt termékek esetében a következő követelményeket kell betartani:

  • maximális eltérések a külső átmérőben - 0,3-0,0%;
  • falvastagság-eltérés - 0,05-0,0%;
  • csőhajlítás az 1 méteres szakaszon - 1-2 mm;
Néhány követelmény a GOST
  • az acél minőségű és a késztermék minőségétől függően.

Szerint a GOST 9940 81 varrat nélküli melegen hengerelt. Az ilyen csővezeték külső átmérője 57 és 325 mm között változik.

A tűrések a fém vastagságától függenek. Például a falvastagság 8-20 mm, a maximális eltérés ± 15%.

A hegesztés és a hibák minősége a GOST 11068-81 szerint történik. A hengerelt termékek fő technikai követelményeit a GOST 8639-82 határozza meg - eltérés a derékszögtől (± 1,5 °), görbület (legfeljebb 2 mm / 1 m), csavarás.

Figyelj! Ha tudni akarod a csővezeték elméleti súlyát, de nincs GOST, használhatsz egy egyszerű formulát - súly 1 p / m = D * t * 0,025 kg, ahol D a külső átmérő (mm), t a falvastagság (mm).

Rozsdamentes csövek szerelési rendszereinek típusai és módszerei

A korrózióálló acélból készült termékek széles választéka lehetővé teszi, hogy struktúrákat hozzon létre különböző haszonélettani célokra. A kerek keresztmetszetű rozsdamentes acélcsövek felszerelése tökéletes olyan rendszerekhez, amelyek folyadékokat és gázokat szállítanak anélkül, hogy reagálnának velük.

Ellenkezőleg, a profilcsövek az építészeti struktúrákban, támaszoknál, kerítéseknél stb. A legfontosabbak. A merevítők lehetővé teszik a torziós, a mechanikai és a vibrációs terhelést.

Kerek csövek szerelése

A rozsdamentes acéltermékek csővezetékei az élelmiszeriparban, a vegyiparban és az orvosi iparban keresletet igényelnek. A stabil felület nem változtatja meg az élelmiszer ízét, és nem pusztítja el a mérgező folyadékoknak való kitettség. A rozsdamentes acélcsövek felszerelése a működésének feltételeitől függ.

Csővezetékek egy tejüzemben

Állandó kapcsolatok

Az ilyen típusú csővezeték-dokkolásra vonatkozó utasítás egyszerűnek tűnik - csak csatlakoztatni kell a csöveket és hegeszteni / hegeszteni / ragasztani őket.

Megkülönböztetem az ilyen típusú állandó kapcsolatokat:

  • a hegesztést (ütközés és az aljzat) argon ívhegesztéssel készítik, a varratokat savval vagy csiszolóanyagokkal tisztítják;
  • Forrasztás (kemény és lágy);
  • kötés (anaerob, cianoakrilát ragasztók).

Split csatlakozók

A legegyszerűbb módja a csatlakozásnak, az ilyen típusú kötés könnyen kézzel készíthető:

  • patronos;
  • menet;
  • kapcsolás;
  • hullámosság;
  • megfojtani.

Dioptria - egy pillantás a lényegre

Az élelmiszeriparban szokásos a dioptriával (üvegablakokkal) ellátott csővezetékek felszerelése - olyan eszközök, amelyek lehetővé teszik, hogy megfigyeljék, mi történik a csővezetékben. Ezeknek az eszközöknek leginkább tej és cukrászipari vállalkozásokra van szükségük.

A rozsdamentes acélcső dioptria kétféle modellt képvisel: cső és anya (dupla ajtónyílás), amelyek mindegyikének saját előnyei vannak.

  1. 360 ° -os csőszögben, gyors levehető Clamp-csatlakozó látóüveg.

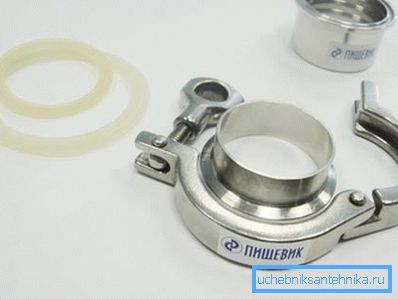

Clamp csatlakozás
  1. A kulcs a belső tér háttérvilágításával rendelkezik, az üveg egy percen keresztül 230 ° C-ról 20 ° C-ra csökken. Csatlakozási módú hegesztés.

Szerkezetek profilvezetékekből

A négyszögletes és négyszögletes rozsdamentes acélcsövek felszerelésére különféle fémszerkezetek - szupermarketkeret, alapváz, tartószerkezetek állnak rendelkezésre. Itt meghatározó tényező lesz a profil falainak vastagsága.

Egy könnyebb csővezeték a legalkalmasabb a vázakhoz, korlátokhoz, hirdetőtáblákhoz, bútorkeretekhez és dekorációs elemekhez. A csatlakozási módok a hegesztéstől és a ragasztástól a szerelvényekig terjednek.

Kecses kerítés, négyszögletes és téglalap alakú profilokból, korrózióálló acélból

A végén

Az agresszív kémiai támadásokkal szembeni ellenállás, a mechanikai szilárdság és a megjeleníthető megjelenés a három bálna, amelyek a rozsdamentes acélból készült gördülőállomány népszerűségét alátámasztják. A fő csővezeték vagy csatorna az apartmanban, a tartószerkezetben vagy egy bútorban - az ár a tartósság és a biztonság szempontjából háttérbe szorul.

A videó ebben a cikkben leírja a gyártási folyamat rozsdamentes acél csövek.
