Rugalmas rozsdamentes acélcső: jellemzők, gyártási és

Legtöbben gondoljunk arra, hogyan szereljünk fel vízvezeték-rendszert egy lakóházban vagy egy magánházban, így nem sok helyet foglal el, és ugyanakkor megbízható marad. Ebben a cikkben megmondjuk Önnek, milyen rugalmas hullámosított rozsdamentes acélcsövek, milyen terjedelmük és milyen jellegűek a beépítésük.

A nyilvánvaló használat előnyei

A használat jellemzői

A merev csövek használatával felépített víz- és gázvezeték-rendszerek potenciálisan megbízhatatlan kommunikációnak minősülnek, amely rosszul telepítve és nem szakszerűen elvégezhető az egyik ízületben. Ezért a merev vízvezetékek telepítése mindig biztosította a kivitelezéshez való szakmai hozzáállást, a kiváló minőségű szerelvények és szerszámok használatát.

A helyzet drasztikusan megváltozott, amikor a rozsdamentes hajlékony hajlékony cső megjelent a piacon. Az ilyen termékek megjelenésével mind a telepítés módja, mind a telepítés megvalósításának módja megváltozott.

A rugalmas csövek fő előnye a merev analógokkal összehasonlítva lehetőség van arra, hogy egy teljes rendszert két csatlakozási ponttal megépítsenek, függetlenül attól, hogy mennyi kanyar. Ugyanakkor egy merev vízellátó rendszer két csatlakozási ponttal a legtöbb esetben egyenes cső.

Legfontosabb előnyök

A fotó végén szerelvények

A hullámosított rozsdamentes acélcsövek fő előnyei közül a következő tulajdonságokat jegyezzük meg:

  • a rendszer konfigurációjának megváltoztatása a működés közben, ami nem lehetséges merev csővezetékeken;
  • A vékonyfalú rozsdamentes acél cső hajlítás kézzel történik speciális hajlítóberendezések használata nélkül;
  • egyszerűség és egyszerű telepítés a használt összekötő elemek kis száma miatt;
  • a kész eredmény ésszerű ára a használt szerelvények kis száma miatt;
  • a kivitelezési képesség a tapasztalatlan vízvezetők számára;
  • képes szűk munkahelyeken dolgozni (például konyhai mosogatókban);
  • a kész rendszer esztétikailag vonzó megjelenése.

Alkalmazási terület

Hullámcsövek házi radiátorja

A rozsdamentes hajlékony csövet hullámlemezen a huszadik ág 80-as évében fejlesztették ki, és azóta felhasználták a háztartási víz- és gázvezeték-rendszerek felépítését.

Ezeknek a termékeknek köszönhetően lehetővé vált csővezetékek építése olyan körülmények között, ahol a merev fém és műanyag csövek alkalmazása nehéz vagy lehetetlen. Ezenkívül egy hullámosított illesztést alkalmaznak olyan esetekben, amikor a szállított közeg szivárgása elfogadhatatlan.

Rugalmas csatlakozó a biztonságos gázellátáshoz

Például a merev gázcsőtől a kályháig vagy a fűtőkazánig történő távolság kicsi, de rugalmas csatlakozókat mindig használtak az átvezetéshez. Nem is olyan régen, erre a célra egy oxigén tömlőt használtunk, amely minden megbízhatósága miatt nem volt elegendő tartóssággal, és egy bizonyos idő elteltével mikrotömbök borították át, amelyeken át gáz jelent meg.

A biztonságos csatlakozás problémájának megoldása hullámosított rozsdamentes acélcsövek használata volt.

Fontos: A kiváló minőségű hullámosított csatlakozók speciálisan tanúsítottak, és a földgázt fűtőkészülékek vagy konyhai kályha beszerelésekor engedélyezettek.

A rugalmas, rozsdamentes acélból készült vízvezetékek alkalmazásának másik területe a mobil felszerelés.

Például a keverőben lévő vizet a zuhanyzóban vagy a fürdőszobában levő öntöződobozon rozsdamentes acélból készült hullámos tömlővel lehet végrehajtani. A statisztikák szerint a csövek rendszeres mozgatásához szükséges csőcsatlakozás tömítettsége legalább 5 évig fennmarad, ami jó üzlet.

Termelési jellemzők

Eszközgyűrűk

A hullámosított fém tömlők gyártására vonatkozó utasítás biztosítja a rozsdamentes, alacsony szén-dioxid-kibocsátású AISI (SUS) 304 minőségű acél felhasználását. Ez az ötvözet 8% nikkelt és krómot tartalmaz az anyag teljes térfogatának 18% -án.

Az összetevők ilyen összetétele hosszú távú ellenállást biztosít az ötvözetnek a maró hatású folyamatokhoz és mechanikai feszültséghez a megnövekedett szilárdsági tulajdonságok miatt.

A gyártási folyamat a következő:

  • a rozsdamentes acéllemezt megfelelő méretű szalagokra vágják;
  • a szalag keresztmetszete félkör alakú;
  • egy hullámvonal egy adott profilú fémszalagból van kialakítva;
  • az ízületeket automata TIG hegesztéssel főzik;
  • a varrás integritásának lézeres ellenőrzése történik;
  • a hullámosság rövid távú hőkezelését (legfeljebb + 1150 ° C-ig) hajtják végre annak érdekében, hogy további rugalmasságot biztosítsanak;
  • a végszerelvényeket rögzítik;
  • Végső vizsgálatot végzünk egy próbapadon nyomás alatt álló folyadékkal.

A gyártó módosításától és márkanevétől függően a középső gyűrűk és azok vastagsága közötti távolság a GOST 10705 és 15763 szabványban megadott technológiai korlátok között változhat.

Fontos: A fém feletti gázellátásra szánt termékek polimer szigeteléssel vannak ellátva, így teljes dielektromos vegyületet képeznek. Ha a gázellátó tömlőt választotta, kisebb méretű terméket vásárolt, és további csődarabot tervez, a szerelvények csatlakoztatását szalaggal kell szigetelni.

A késztermékek paraméterei

Rugalmas vízellátás

A rozsdamentes tömlők legtöbb gyártója a következő paraméterekkel látja el a termékeket a piacon:

  • falvastagság 0,25-0,3 mm;
  • legalább 30 mm-es hajlítási sugár;
  • üzemi nyomás 65 bar-ig;
  • rövid idejű maximális nyomás 200 bar-ig;
  • maximális üzemi hőmérséklet +100?

A telepítés jellemzői

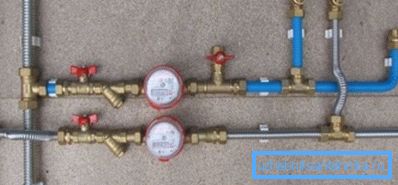

Példa a telepítésre

A speciális hullámcsövekkel ellátott szerelési utasítások nem jelentenek különleges felszerelést, például krimpelő fogót vagy hegesztőgépet.

Annak érdekében, hogy ilyen kapcsolatot létesítsen a saját kezével, megfelelő méretű nyílt kulcsra van szüksége. Ha nincsenek a kívánt méretű kulcsok, használhatjuk a majomkulcsot.

A csővégek speciális sárgaréz szerelvényekkel vannak ellátva, leggyakrabban belső menetes (női) menetes sapkával. A szerelvény belseje egy menetes és egy gumi O-gyűrűvel van felszerelve. Ennek következtében a vontató- vagy füstszalag használata nem kötelező.

A szerelés során egy kupakanyitott csavart egy merev cső végére egy külső menetes csavarral. A szerelvény teljesen meghúzva van, de nem túl nagy erõvel, ami a tömítõgyûrû károsodásához vezethet. Az egyik szerelvény rögzítése után a cső manuálisan deformálódik, hogy megkapja a kívánt beállítást, majd a második szerelvény csavarja be. (Lásd még a Pipe crimping: funkciókat.)

Fontos: A víz vagy gáz hajlékony, hullámosított rozsdamentes acélcső rögzített hosszúságú szegmensekben kerül megvalósításra. Ezért mindig jobb választani egy szegmenst, amelynek kisebb felülete van, mint egy rövid cső felépítéséhez egy további darabkal a telepítés során.

következtetés

Tehát figyelembe vettük a hullámosított rozsdamentes acélcsövek jellemző tulajdonságait. Ideje eldönteni a kívánt méret kiválasztását és megvásárolni azt a terméket, amelyet egy adott telepítés végrehajtásához szükséges.

Vannak kérdések, amelyek tisztázásra szorulnak? Ebben az esetben nézze meg a videót ebben a cikkben.
