Szennyvízcső: felhasználások, szabályozási követelmények,

Mi ez - egy csatorna? Miért van szükség? Vannak-e szabályozási dokumentumok a szerkezetét illetően? Milyen esetekben és hogyan lehet kezelni anélkül, hogy egy rajongónak igaza lenne? Kitaláljuk.

Mi az?

A csatorna a csatornarendszer egy része, amely nem a csatornák mozgására, hanem a szellőzésre szolgál. Egyszerűen fogalmazva, a cső összeköti a csatorna légkörét.

Miért van rá szüksége?

Két ok van.

1. Mint bármelyik másik függőleges csőben, a csatorna felszállónyílásában van egy tolóerő. A belföldi szennyvízrendszer felső részében a nyomás növekedése természetesen azt a tényt hozza, hogy a levegő behatol a nappali helyiségbe a szakadatlan illesztéseken keresztül. Ez a levegő nem szaga olyan, mint a rózsák.

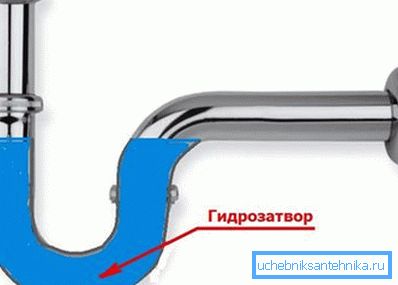

Megjegyzés: minden egészségügyi berendezés vízszeleppel van felszerelve. A mosogató vagy zuhanyzó levegő felszabadulása nem fog elhaladni; Azonban a szifon térdének és a csatorna fésűjének (belső szennyvíz rendszerének) az ízületei nem mindig vannak lezárva.

1. Ha a röplabda lerakódása (párhuzamos öblítés két fülkében a feszítőn, több kádból kijutó víz stb.) Gyakran ott van a helyzet, amikor a felszálló tele van. Mielőtt a víz áramlása túlnyomásos légterelőt hoz létre; ez a levegő a lakóépület alagsori szennyvizeinek ellenőrzésén vagy egy szennyvízcsatorna szennyvízcsatorna, szennyvízcsatorna stb. csatornáján keresztül történik. De lefelé mozduló vízmennyiség mögött vákuum keletkezik, ami szivattyúzza a vizet a szifonokból, megzavarva a víz kapuk működését. A mosogató vagy mosogató hangja önmagában nem ad örömet a tulajdonosnak; amikor előretörli az aromák hullámát - kétszer kellemetlen.

Mindkét problémát sikeresen megoldja egy egyszerű áthidaló a hulladékrendszer felső szintje és a légkör között. A keletkező szag a szagokat a szennyvízcsatornán keresztül hagyja el; a röplabdázásnál a levegő átszívódik rajta.

Szabályozási dokumentumok

A jelenlegi szabályozási dokumentációban a tölcsércsövek elrendezését legalább kétszer befolyásolja.

SNiP 2.04.01-85

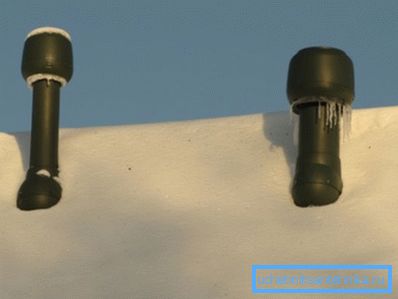

Az SNiP 2.04.01-85 17.18. Bekezdése szerint a háztartási vagy ipari szennyvizet szellőztetni kell. A szellőztetés a felszállóágon keresztül történik; a kipufogó részük a szellőző tengelyen vagy a tetőn keresztül távozik. Mi legyen a felszálló magassága?

A fülke kipufogó részétől a legközelebbi nyitó erkélyhez vagy ablakhoz képest a legkisebb távolság 4 méter. Az utasítások összekapcsolásával - azt hiszem, nem szükséges magyarázni.

SP 40-107-2003

Az építési szabályok SP 40-107-2003 4.8. Bekezdése külön meghatározza a kiaknázott tető esetét. Elmondása szerint a felszálló kipufogó része valóban legalább három méter lehet; a berendezések helyett egyszerűen csak négy vagy több felszállót kombinálhat a műszaki padlón vagy a padláson.

A szerző megjegyzése: ebben az esetben, egy vagy két felszálló mentén, a többiek valóban betöltik egy tölcsér szerepét számukra. Azonban nem lehet elhúzódni a felszállók által létrehozott tolóerőtől: a legkisebb szűkület a szűkületben bármelyik kötésben - és a szagok behatolnak a felső emeleti helyiségekbe.

szabályok

Hogyan kell pontosan telepíteni a ventilátor csöveket?

1. Az átmérő átmenete (mindenekelőtt - a cső kipufogó részében történő leeresztése) nem kívánatos. Ha az átmérőt 110-ről 50 mm-re csökkenti, akkor a felszálló teljesítménye körülbelül 5-ször csökken; nem biztos, hogy kompenzálja a légnyomás csökkenését.

1. A vízszintes csőszakaszokat ugyanolyan lejtőn kell elhelyezni, mint a szennyvízelvezető rendszer - 2 cm / line méter. A lejtés megakadályozza a víz és a légiforgalmi dugók kialakulását.
2. A padlástéri szobába nyíló csatornarendszer rossz ötlet. Az anyag nemcsak a szagokban van: a nedves párolgás ronthatja a szigetelést, áztatja a szigetelést nedvességgel és a rácsos rendszer rothadásához vezet.

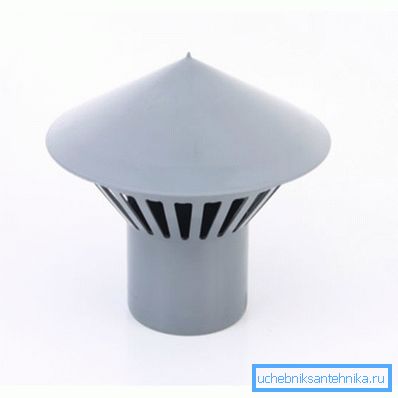

3. Jobb ventilátor állványt biztosítani (pl. Gomba vagy esernyő). A deflektornak köszönhetően az esővíz és a szemét nem jut be a felszállóba; szeles időben ugyanakkor megnöveli a csővezetéket a csőben, ezáltal hatékonyabbá teszi a szellőzést. Egy 110 mm-es cső esernyő ára 120 és 200 rubel között van.

kivételek

Lehetséges-e a csatornarendszer szellőzése nélkül is?

Íme a szabványos ajánlások:

• A csatornák nélküli házak tervezése és kivitelezése csak akkor megengedett, ha egy vagy két emeletes szerkezet.
• Ugyanakkor a házban nem lehet több, mint egy WC és egy fürdő.

És itt van egy lista azokról az esetekről, amelyekben alacsony számú padló, ventilátor csövek is szükségesek.

• Ha a WC és a kád különféle padlózaton van elkülönítve.
• Ha a szennyvízcsatorna 100 mm-nél kisebb átmérőjű csővel van felszerelve (őszintén szólva, ahhoz, hogy WC-t csatlakoztasson ehhez a csőhöz, súlyos fejlődési eltérésekre van szükség).
• Ha a ház épült medence.

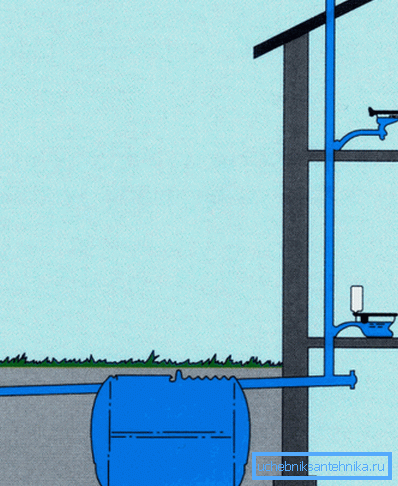

• Ha a hulladékkezeléshez használt helyi szennyvíztisztító hermetikus (tipikus példa biológiai mélytisztító állomások).

Különleges eset

A felső emeletek lakói gyakran teljesen szétszerelik a csatorna fölé a pólót. Szigorúan szólva, ezt nem lehet megtenni: a műszaki kommunikáció konfigurációjában bekövetkező bármilyen változásnak a lakás- és közműmunkások áldásával kell megtörténnie, amelyek természetesen soha nem fognak adni. Azonban a tény továbbra is fennáll: a WC-ben végzett javításokat néha a lakás tulajdonosának, a csőnek a fel nem használt részének eltávolítása kísérte.

Mi a teendő, ha ez a művelet már eléggé kiszámítható eredményeket eredményezett - a szennyvíznek a padló feletti padló összes lakóhelyén stabil szaga?

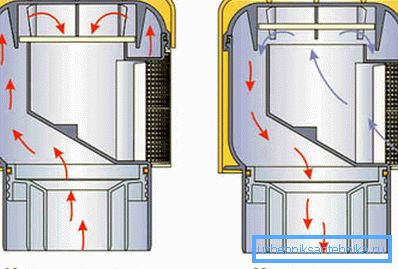

A probléma legegyszerűbb megoldása egy szennyvízelvezető szelep. Mi ez? A konstruktív megoldások eltérőek lehetnek, ezért nem a munka mechanizmusát, hanem a készülék funkcionalitását írjuk le.

Röviden, olyan eszköz, amely csak egy irányba hat. Normál üzemmódban a felszálló felső részén túlnyomás következik be; a szennyvízszelep azonban nem teszi lehetővé, hogy szagokkal és nedvességgel telített levegő kerüljön a helyiségbe. A felszállóhelyen kialakított vákuum a szalvo kisütés során a szelep nyitását és légszívását eredményezi.

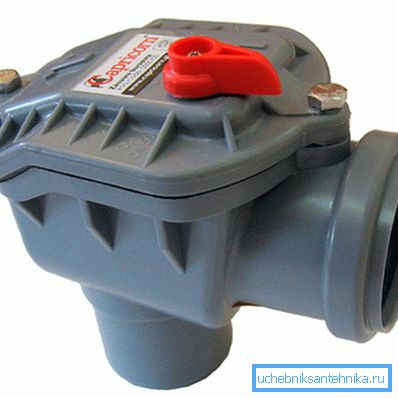

Hasznos: a szelep (vákuum) szelepek két méretben készülnek - 110 és 50 mm. Az utóbbiakat egyes készülékekhez és konyhai csatornahuzatokhoz használják egyes régi házak házaiban.

Megjegyzés: a vákuumszelep nem csodaszer. A felszálló lakásokban lévő szagok nem csak a teljes csatlakozás teljes lezárásával járnak. Tehát a szifonok és pántok csövekhez való csatlakozása szükségszerűen mandzsettával van ellátva.

tippek

A szerző tapasztalatai alapján néhány észrevételt fogalmazhat meg a szabványos ajánlásokhoz.

A ház két WC-vel és fürdőkádakkal - egy fürdőszobával minden emeleten - tökéletesen működött egy évig ventilátorok nélkül. A szagokat nem figyelték meg. Szigorúan szinkronizált két vécécsésze - ritka esemény; A fürdőkád vagy zuhanyzó modern kisülőrácsokkal, amelyeknek elég kis teljesítményük van, annál több szennyvíz nem fog túlfolyni.

A ventilátor kimenetének kialakításakor feltétlenül vegye figyelembe az uralkodó szélirányt. A szagok olyan távolságig terjedhetnek, ahol több mint 4 méter a SNiP 2.04.01-85.

A felszálló kipufogó része nem feltétlenül hosszabb, mint a szabályozási dokumentumok.

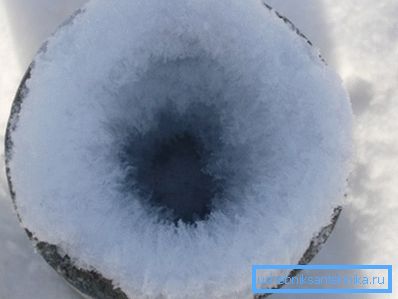

Minél hosszabb a cső, annál kevésbé valószínű, hogy a meleg és a meleg levegő egész hossza felmelegszik a házból. És a hideg falakon, elkerülhetetlenül lefagy a jég, fokozatosan csökkenti a hézagot nullára. A lakóházakban a lakók téli panaszainak jelentős része éppen a szennyvíz szennyeződése, ami a jégforgalom miatt jelentkezett.

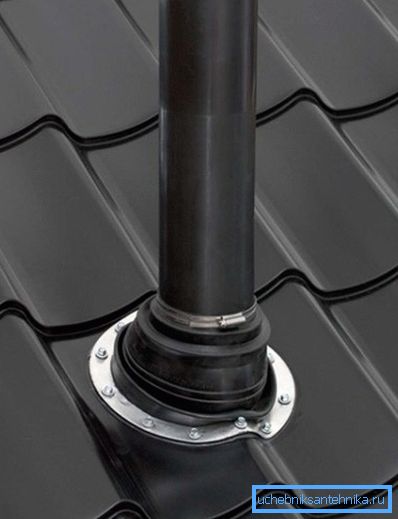

Egy magánházban, amikor a szennyvíztisztító rendszereket saját kezűleg telepítik, a ventilátor kimeneti nyílása nemcsak a tetőn keresztül, hanem a gátak bármelyikén keresztül is felszabadítható. Ez jelentősen leegyszerűsíti vízszigetelését.

következtetés

Reméljük, hogy ajánlásaink segítenek az olvasónak a saját otthoni szennyvíztisztító rendszer tervezésében vagy fejlesztésében. Mint mindig, a jelen cikkben szereplő videó további tematikus anyagokat tartalmaz. Sok szerencsét!
