Szerelvények fém-műanyag csövekhez: típusok, készülékek,

Hogyan csatlakoznak a fém-polimer csövek a vízellátáshoz? Hogyan vannak elrendezve a fém-műanyag csövek összenyomása vagy préskötései? Ezeknek az eszközöknek olyan problémái vannak, amelyeket a vevőnek tudnia kell?

Kitaláljuk.

besorolás

Milyen típusú szerelvényeket lehet megkülönböztetni a fémcsövekhez?

Tételezzük fel újra a kérdést: milyen jeleket lehet sorolni?

• alkalmassága. A szerelvény alakját és megjelenését a leginkább meghatározza, hogy mire való: nyilvánvaló, hogy a keverőpálca keresztmetszetének, pólusának, sarkának és az adapternek egy átmérőtől a másikig való eltérése másnak tűnik.
• anyag. Valójában a lista kicsi: ezek a termékek többnyire réz (néha krómozással); Az újonnan bevezetett csőszerelvény mind sárgaréz, mind polipropilén burkolattal kapható.

By the way: a műanyag alatt, ebben az esetben van egy sárgaréz távtartó és egy reteszelő rugó rozsdamentes acél.

• Tap átmérő. Itt vannak a tipikus méretű szerelvények műanyag csövekhez különböző alkalmazásokhoz.

Kérjük, vegye figyelembe: a fém-polimer cső hajlításán kívül a szerelvénynek lehet egy vagy több csőszál - külső és belső.

• A cső rögzítésének módja. Ha a műanyag csövek szerelvényeinek egyéb műszaki jellemzői nem igényelnek külön megjegyzést, akkor érdemes megállni.

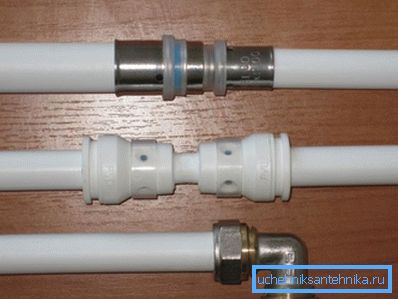

Cső rögzítési módszerek

Tehát milyen lehetőségek lehetségesek?

Elforgatott gyűrűvel

Ezek az eszközök először megjelentek az orosz piacon, és nagymértékben kialakították a fogyasztó hozzáállását az anyag egészéhez.

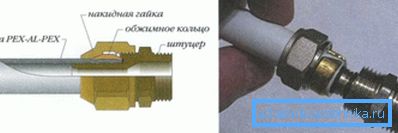

Hogyan működik egy osztott gyűrűs tömörítés?

• A csövet a szerelvényen meghúzzák, és gyűrű alakú tömítésekkel vannak ellátva, és a fluoroplasztikus alátétre támaszkodnak.
• A kapcsos anyát meghúzva sűríti az osztott gyűrűt, amely összenyomja a csövet a fúvókán és megakadályozza a véletlen lecsatlakoztatást.

Fontos: a csatlakozás tömítése nem krimpeléssel történik, nevezetesen a gyűrű alakú tömítések. Az osztott gyűrű csak biztonságosan rögzíti a csövet.

Hogyan épül fel ilyen kapcsolat?

A legtöbb gyártó tipikus utasításai:

1. A csövet vágószerszámmal vágják le.
2. Ezután egy kalibrátor segítségével megszabadul a legkisebb oválisságtól. Ezenkívül legalább a belső felületen levágás van.
3. Egy kupakot és egy osztott gyűrűt egymás után hajtanak a csőre.
4. A csövet a szerelvényre kell állítani.
5. A szétválasztott gyűrű és a csavaranya hátrafelé - az ütközővel szemben is - a szálat kézzel, majd egy pár kulccsal húzza meg.

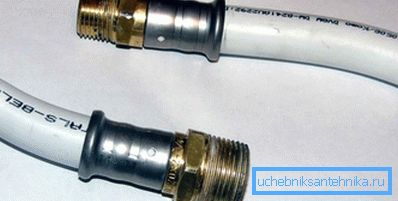

Nyomja össze a szerelést

A fém-műanyag csövek előszerelvényei kissé eltérõen vannak elrendezve: az anyacsavar és a szétválasztott gyûrû helyett a csõ a fojtótekercsbe egy olyan bilincset présel, amelyet minden oldalon speciális fogókkal deformálnak.

Ha az előző esetben a fém-műanyag csövek szerelvényeinek beszereléséhez csak pár beállítható vagy nyitott végű csavarkulcs szükséges, akkor itt speciális fogantyúkat kell beszerelni. A minőségi eszköz ára legalább 9-10 ezer rubel; Erős elektromos atkák minden 40-ben.

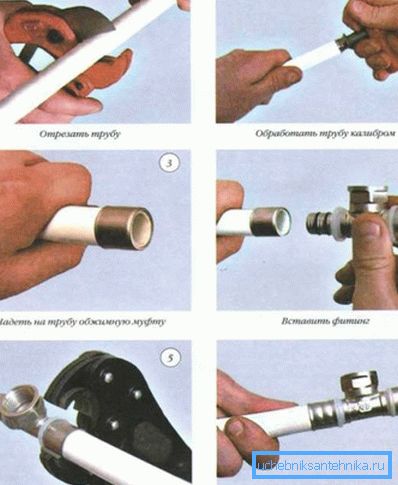

 A műveletek sorrendje kevéssé különbözik a fent leírtaktól:

1. A csövet vágják és kalibrálják.
2. A kapcsot a széléről hajtják.
3. A cső végét a szerelvényen meghúzzuk.
4. A kapcsot visszahelyezzük a peremre, amíg meg nem áll, és fogóval fog megtörni, amíg egy látható gyűrű alakváltozás meg nem jelenik.

fogantyú

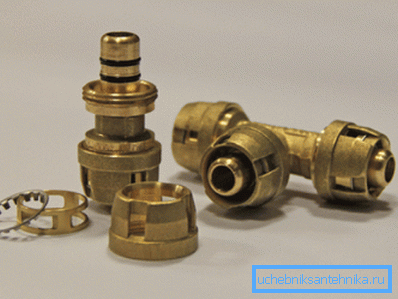

Push vagy push-szerelvények a közelmúltban jelentek meg a hazai piacon. Az eszközük nagyon szellemes, és nem különbözik a bonyolultságtól.

Ennek fő előnye, hogy a gyártás és az eladók biztosítéka szerint a kapcsolat telepítése kézzel is elvégezhető, szerszám nélkül. Elég, ha a cső végét behelyezi a gyűrűs horonyba, nyomja meg - és a munka befejeződik.

Ezzel összefüggésben továbbra is összecsukható - csak annyit kell csavarozni az anyát.

Nuance: a kés vágó és kalibrátor még mindig szükség van. A cső oválissága és a csoroszlyák hiánya a nyomás alatti nyomás megszüntetéséhez vezethet.

Hogyan működik? Általánosságban elmondható, hogy a mechanizmust nem könnyű megérteni egy pillanatfelvétel vizsgálata után: a tömörséget ugyanazon gyűrűs gumitömítések biztosítják; acél rugós gyűrű kiemelkedések rögzítik a cső felületét, megakadályozva annak megfordítását. A kiegészítő bélés nem teszi lehetővé, hogy a reteszelőrugó túl közel legyen az élhez.

problémák

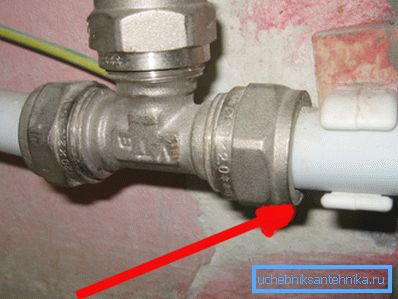

Sajnos a split-gyűrű kialakításának köszönhetően a fém-műanyag egésze hírnevet szerzett a rendkívül megbízhatatlan anyag miatt. Mi az oka? Annak a ténynek köszönhetően, hogy a melegvíz beszerelése vagy fűtése során számos fűtési és hűtési ciklus kezdett áramlani.

Érdekes módon a probléma sajtószerkezetei gyakorlatilag nélkülöznek. A push-fit szerelvényekről még mindig nincs elég adat, ezért túl korai lenne következtetéseket levonni.

Mi a probléma? Miért áramlik a kapcsolatok?

És mivel a cső oválisságának és a megmunkálatlan összecsavarozásnak a megsértése az összeszerelés során megszünteti a gyűrű alakú tömítéseket. Ennek eredményeképpen, a megszakított gyűrűvel végzett préselés után a tömítettséget csak a polietilén belső réteg biztosítja, amely egyszerűen deformálódik a fűtés és az állandó nyomás alatt. Amikor lehűl, a víz szivárog a rések között.

Figyelmeztetés - nem minden kapcsolat folyik. Csak azok, ahol a gumitömítés megszakadt.

Miért nyomja meg ezt a támadást bypassed?

Két ok van.

1. Szerelésük kicsit másképp van rendezve. A gyűrűs hornyok mélyebbek és nehezebbek elszabadulni.
2. Miután kiadta a lenyűgöző mennyiségű krimpelő fogót, a telepítő valószínűleg nem ment a kalibrátoron. Ugyanakkor kompressziós ízületek beszerelésekor a késet gyakran cserélik fel fűrészfűrésszel, és a csiszolást elvileg nem távolítják el.

Akkor mi a teendő, ha forró víz áramlik a kupak alatt?

• Csavarja le az anyát és szerelje szét a csatlakozót.
• Kicsomagolja és kalibrálja a csővéget.
• Helyezze be vagy cserélje ki az O-gyűrűket.
• Újból.

következtetés

Reméljük, hogy bizonyos típusú egészségügyi berendezések eszközévé válhat az olvasó számára. Jobb, ha eldönti, mely fém-műanyag csövek szerelvényei (olvassa el a cikket is: PVC csövek felszerelése: gazdaságos megoldás a kommunikációra).

A megszokott módon a csatolt videóban további témájú információkat talál. Sok szerencsét!
