Szerelvények műanyag csövekhez és azok típusaihoz

A szerelvények a vízvezetékek szerves részét képezik. Segítségükkel a rendszer a csövek egyik átmérőjétől a másikig átfordul, ágakat, átmeneteket. A műanyag csővezeték nem nélkülözheti őket, ezért ebben a cikkben megnézzük, hogy a műanyag csövekhez milyen szerelvények léteznek és milyen célokra használják őket.

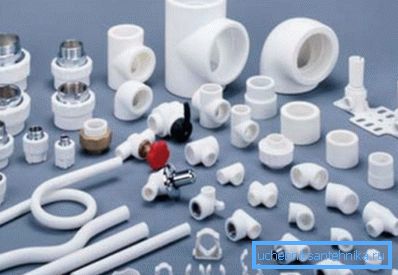

Részletek a műanyag csövekhez

Általános információk

Először is azt kell mondanunk, hogy a műanyag csövek szerelvényei, akárcsak a csövek, különféle anyagokból készülhetnek:

  • Polivinil-klorid;
  • Fém műanyagok;
  • polipropilén
  • Polietilén stb.

A részek kiválasztásakor ügyelni kell arra, hogy ugyanabból az anyagból készültek, mint az egész autópálya. Igaz, azt kell mondanom, hogy az anyagtól függően a hasonló termékek ára változhat.

A szerelvények használata nemcsak a csővezeték bármely szakaszának gyors telepítését teszi lehetővé, hanem a csővezeték legösszetettebb és legszélesebb részeiben is kiváló minőségű ízületeket.

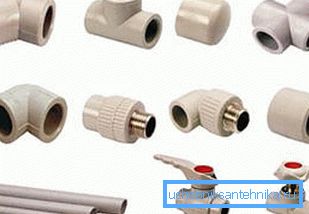

Polipropilén műanyag csövek vízellátáshoz és szerelvényekhez

Attól függően, hogy milyen típusú anyagból készültek a részek, a műanyag csövek összekötése szerelvényekkel többféleképpen is megvalósítható:

Diffúziós forrasztás Alkalmas polipropilén és fém műanyag termékekhez.
Elektromos hegesztés speciális eszközzel A polietilén termékek felerősítésekor használják.
Nyomásvizsgálat Kopolimer anyagok és fém-műanyag termékek beszerelésére használják, egy közeli távolságban lévő fémréteggel.

Alkatípusok

Amerikai nő

Az amerikai - egy helyben tervezett, a vízvezeték szerelvények csatlakoztatására tervezték. A tömörséget gumi vagy szilikon tömítőgyűrűvel ellátott speciális kúp biztosítja.

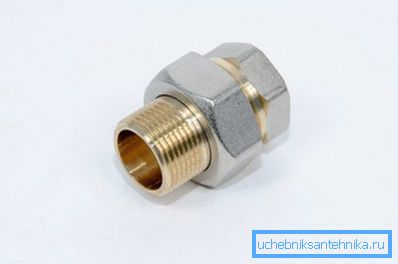

Amerikai nő

Ennek a kialakításnak az a fő előnye, hogy az alkatrész mindegyik része külön rögzítve van az összeillesztendő elemekre, ezt követően egy anyával, amely szoros és megbízható csatlakozást biztosít.

Kétféle hasonló alkatrész létezik:

  • sarok
  • Egyenes vonalak

Egy sarok amerikai segítségével az autópályák sarokkötése nélkül feszültség vagy feszültség alatt állhat. Azt is meg kell jegyezni, hogy a termékek belső és külső szálakkal vannak ellátva. Ez lehetővé teszi a telepítést további adapterek használata nélkül.

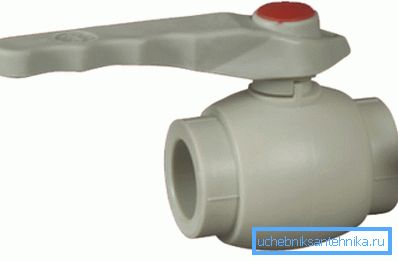

A kézi szelepben

Záró- és szabályozószelepek

Az ilyen típusú termékek csapokat és szelepeket tartalmaznak.

A szelepek és szerelvények két fő típusa létezik:

  • Kézi szelep;
  • Termosztatikus szelep.

Ezenkívül a részletek a lakások típusában különböznek, ami lehet:

  • Polimer, melyet a rendszerbe forrasztanak.
  • Fém, menetes csatlakozással. Ebben az esetben egyrészt a szelep Amerikában helyezhető el, amely lehetővé teszi a szétszerelést, a tervezés szétszerelése nélkül.
Szelep szelep

A daruk fő jellemzője a tömörség mértéke, amely meghatározza alkalmazási területét.

A tömítettségtől függően a műanyag csövek ilyen típusú szerelvényei a következő rendszerekben alkalmazhatók:

  • Gázellátás;
  • Melegvíz vagy hőellátás;
  • Hidegvízellátás.

Figyelj! A hidegvízellátáshoz tervezett szelepeket nem szabad forró vízellátó rendszerekhez és különösen gázhoz használni.

tee

Pólók és keresztek

A pólók és keresztek olyan összekötő elemek, amelyek elsődleges szerepet játszanak a csővezeték kialakításában, mivel lehetővé teszik a több útvonal elágazását és összevonását. A keresztmetszetek és a pólók középpontjai derékszögben vagy 30 vagy 40 fokos szögben hajthatók végre.

Az ilyen típusú műanyag csövek és szerelvények forrasztással vagy menetvágással csatlakoztathatók. Emellett vannak átmeneti módosítások, amelyek lehetővé teszik az átmenetek egyik típusú kapcsolatot a másikhoz.

Azt is meg kell jegyezni, hogy a pólók és a keresztek lehetnek:

  • Egyenlő: a ház és a nyak nyílása azonos átmérővel rendelkezik;
  • Az átmeneti nyílások és a száj különböző átmérőjűek.

Figyelj! Ne próbálja meg használni az összekötő részeket a rendeltetésükön kívül, vagy korszerűsíteni a saját kezével, mivel ez a belső erős holtág kialakulásához vezethet, vagy a fő vagy a nyomáscsökkentés kialakulásához vezethet.

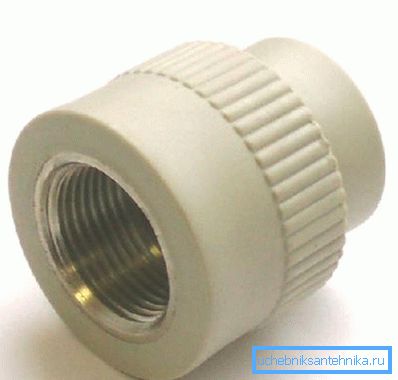

Csatlakozó adapter

tengelykapcsolók

A tengelykapcsolókat úgy alakították ki, hogy azonos átmérőjű trönkelemek minőségi összeköttetését biztosítsák, amely hosszú élettartamra is szükség lehet, vagy ha az egészet nem lehet használni.

A csatlakozásoknak négy típusa van:

  • Szerelvény azonos anyagú műanyag csövek forrasztására;
  • Különböző anyagokból készült elemek beszereléséhez (egyrészt a forrasztás, másrészt a menet alatt).
  • Karmantyúk a merev helyekről hullámhosszon történő átjutásra (csatornarendszerekben).
  • Különböző átmérőjű elemek (átmenetek) összekapcsolása.

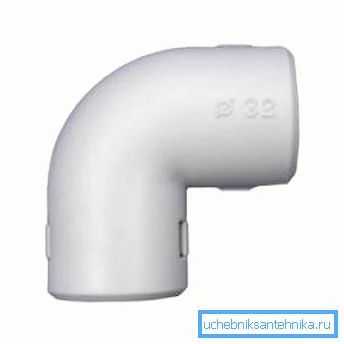

Sarokcsukló

Forgócsuklók

Ezek a termékek a legkedveltebb kötőelemek, mivel lehetővé teszik a fordulatok elvégzését, amelyek nélkül a rendszer elképzelhetetlen. Mint a fent leírt többi termékhez hasonlóan, a sarokcsatlakozások is mind menetekhez, mind pedig forrasztáshoz vezethetők.

A folyosók forgási szöge eltérő lehet, de a legelterjedtebb összefüggések derékszöggel.

Kontúrok és támaszok

A kontúrok közé tartoznak az összekötő elemek, amelyek lehetővé teszik a rendszer telepítésének egyszerűsítését a pályák metszéspontjában vagy olyan szerkezeti akadályok előfordulásában, amelyek megakadályozzák a vonal további felépítését.

kitérő

Támogatás - a csővezeték merev rögzítésére szánt termékek. Rendeltetésszerű használatukhoz fűtési vagy melegvíz-szerelési utasítások szükségesek, ami a polimer anyagok fokozott plaszticitásához kapcsolódik a magas hőmérséklet hatására. A tartók bizonyos pontokon biztonságosan rögzítik a szerkezetet.

Itt talán az összes fő összekötő elem, amelyet leggyakrabban az ilyen csővezetékek telepítésére használnak.

következtetés

Szerelvények nélkül a csővezeték felszerelése nem lehetséges. Ezért a csövek számításakor rendszerberendezés esetén azonnal meg kell határozni az összekötő elemeket, nevezetesen azok típusát és mennyiségét. Ez lehetővé teszi az építkezés gyors és hatékony elvégzését (lásd még a cikket PVC csövek szerelése: gazdaságos megoldás a kommunikáció rögzítésére).

A cikkből származó videóból további információkat kaphat ehhez a témához.
