Tégla kéménycső: megértjük az építési technológiát

A technológiai fejlődés ellenére a kandalló, a kazán vagy a kandalló nem tud egy kémény nélkül, ahol szén, fa vagy gáz üzemanyagként használatos. Igen, összetettekké váltak a tervezésükben, lehetővé téve számukra, hogy ne féljenek a korróziótól, a kondenzátumtól és a koromszennyeződésektől. Ez a cikk arról szól, hogyan lehet egy hagyományos tégla kéménycsövet készíteni, amely mindenki számára ismerős a korai gyermekkorban.

A víkendház építési konstrukciója szó szerint felölelte az egész országot, ugyanakkor a kandallók és kályhák iránti érdeklődés újra megújult. Sokan próbálják a háztartási fűtőtesteket a régi kanonok szerint reprodukálni, bár ma nehéz ezt megtenni.

Önhordó tégla kémény

Sajnos ma nem olyan gyakran találkozhat valakivel, aki képes tégla kéményeket készíteni, ezért most arról beszélünk, hogyan készítsünk ilyen kéményt a saját házában, amelynek ára nem érinti a családi költségvetést.

Kőműves kémény verem a tetőtérben

eszköz

Mielőtt vállalkozást kezdene, általánosan meg kell tudnia arról, hogy mit kell kezelnünk. A mi esetünkben, milyen elemek kell a cső egy tégla kemence. Egyszerre azt kell mondanunk, hogy nem helyes azt feltételezni, hogy elegendő csak egy négyszögletes cső összehajtására.

Fúvóka cső A tervezés az elején található, és közvetlenül a kemencére van felszerelve. Fel lehet szerelni egy reteszt, 5-6 sorból áll.
Nyakpánt A kiterjesztés úgy történik, hogy a kémény fő csatorna keresztmetszete nem változik.
Levágása vagy fuzz Kihúzta a saját kezét több sorban. Ez lehetővé teszi a cső külső részének bővítését.
felkelő A padláson van kialakítva, és általában a kémény egyenes része, amely megközelíti a tetőt.
vidra Tágulás a csőre minden oldalról 100 mm-ről. Így megvédheti a padlástéri helyet az esőtől és a hótól, amely áthatolhat a repedéseken. Ha nem történik meg, akkor a nedvesség fokozatosan elpusztítja a tetőszerkezeteket.
Cső nyak A vidra fölött helyezkedik el, és egy sík terület.
Kémény felső Kiterített külső falazat. A kémény belsejének védelme érdekében fémkapcsot vagy lapátot helyezhet el. Ha megfelelően ki van választva, jelentősen növelheti a csőben lévő vontatást.

Tipp: a téglafalat úgy kell kialakítani, hogy a teljes belső átmérője azonos legyen.

Hogyan lehet átállni egy téglából egy szendvicsre?

Kőműves eljárás

Miután megismertük jövőbeli designunk főbb elemeit, itt az ideje, hogy elkezdjük a munka fő részét. Készüljön fel minden szükséges eszközre és anyagra.

rajz

Ma a kémény szabványos verzióját szétszereljük, bár elegendő más lehetőség van. De ebben az esetben nem csak a kályha, hanem a kandalló számára is alkalmas. Ha speciális fémötvözetből készült fémcsövekbe szerelünk be, egyszerűen kandallóvá alakulhat olyan kazán számára, amely gázokat dolgoz fel.

A fotó - a rendszer egy szabvány tégla kémény

Tipp: a vidra és a pelyhek különbözőképpen helyezhetők el, ez attól függ, hogy a tető dőlésszöge és a kémény helyzete az utóbbiakhoz képest.

Ne felejtsük el, hogy a tojásvarrások vastagsága közvetlenül befolyásolja a csatorna méretét.

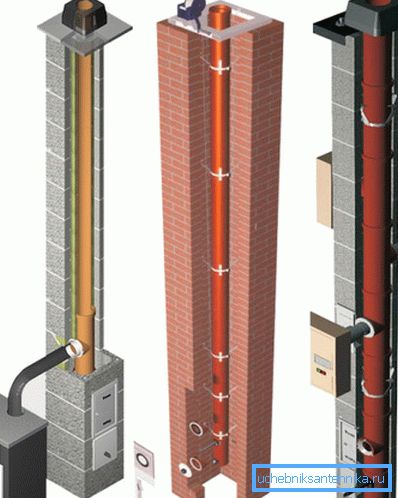

Hogy van a kémény a gáz tégla kazánhoz

Létrehozni egy fogócsővel, szigorúan figyelve a téglaöntést. Nem érheti el az 5-6 sor átfedését. (Lásd még a cikket: A cső a tűzhelyhez: jellemzők.)

Formázza a vágást és a felszedést

Végezze el a vágás nyakát (vágás).

Az alábbi utasítások megtudják, hogyan kell helyesen eljárni:

  1. Használja füstcsatorna 5 téglák létrehozását, belső mérete 270x140 mm, külső 450x590 mm, köszönhetően a téglák felével és negyedével.

Tipp: helyezze a téglalemezeket a csatornaba, hogy megtartsa a teljes méreteit.

  1. A falazat harmadik sora 650x510 mm. A téglalemezeken belül is kb. 60 mm vastagságúnak kell lennie. Ha belülről nézel, észre fogod venni, hogy a vágás megkezdte a szükséges alak megszerzését.
  2. A következő sor mérete - 710x570 mm, benne 100 mm vastag téglákat.
  3. Helyezze el az 5. és 6. sorokat téglával, anélkül, hogy megfeledkezne az öltözködésnek.

Tipp: ha szükséges, elvégezheti a fenti vágást, és egy másik sort helyezhet el a mögöttes fektetés alatt.

Helyezzen be egy lyukat a tetőn, hogy ki tudjon hozni az emelőt. Vigye át a tetőről. A többi munkát közvetlenül a tetőn végezzük.

Itt meg kell tartani a feszítőszerkezetet, gondosan figyelemmel kell kísérni a téglák kötését, 1-2 téglából álló tető fölé kell tenni.

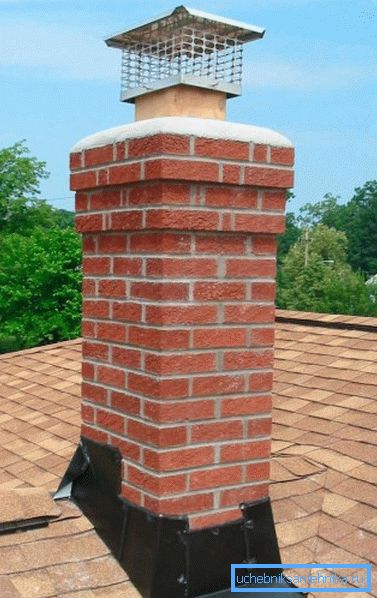

Téglacső gázkazánhoz

vidra

Kilenc sorot kell kiállítania, amelyeknek mindegyikének a külső átmérője egynegyednek kell lennie, mint az előző.

Ne felejtsd el a füstcsatorna belső méreteinek való megfelelésnél végzett munkát, pl. vegye fel a téglalemezeket úgy, hogy ne csökkenjen vagy ne nyúljon.

  1. Az első két sor felhelyezése után lesz egy elülső párkány, a széleknél a méret nem változik.
  2. A harmadiknál ​​húzza ki a téglákat, növelve a vidra szélességét, simán megfordítva az elülső párkányt a szerkezet oldalán.
  3. A 4. sorban növelje az oldalsó csapok hosszát.
  4. Az 5. és 6. sorok végül zárják le a tetőt és a kémény közötti rést az oldalkialakítások hosszának növelésével.
  5. 7. sor - az oldalkialakítások lezárásának befejezése.
  6. A 8. és a 9. sor - a negyedik kiugrás lefektetése, ne felejtsük el a téglából való csomózást, és helyesen válasszuk ki a füstcsatornát.
A tető csomópontja a téglacsőhöz fém sarkokkal

Nyak és csúcs elhelyezése

A 10. sor a kémény nyakának kialakítására szolgál. Mérete a magasságával arányos.

Tipp: ne felejtse el teljesíteni a tető fölötti csőszerelvény összes követelményét és szabványát, mivel ez közvetlenül befolyásolja a kandalló és a kályha teljesítményét.

Végezze el a csúcsot a nyak kialakulása után. A munka nem különbözik a fuzzy fektetésétől, annyira a munka, hogy nem leszel. Ezután vegye fel és telepítse rá egy sapkát vagy egy léggömböt.

Kimenet egy fémkemence téglacsövéhez

következtetés

A kályhák, kandallók vagy kazánok kipufogógázainak eltávolítása fontos lépés a hazai hő nyújtásában. Ebben az esetben a fűtőkészülékkel való biztonságos interakció biztosítására a követelményeknek és előírásoknak kell irányítania. (Lásd még a cikket Szennyvíz a házban: funkciók.)

Ez a cikk áttekintette a szabványos tégla kéményt, amely ma számos magánházban található. A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
