Trenchless csőfektetés: a modern és gazdaságos módszer

Az árok nélküli csőfektetés közös név minden hasonló, a zárt módszerrel végrehajtott munkákhoz. Ezek a technológiák sokkal ígéretesek és előnyösebbek, mint a nyitott formázási módszerek, mivel sokkal gazdaságosabb.

A zárt csővezetési módok jellemzői

A következő technológiák tartoznak a zárt lefektetéshez.

1. HDD - vízszintes irányított fúrás.
2. Micro tunneling.
3. Fém tokok összenyomása.
4. Fúrás csigás módszerrel.
5. Szúrási módszer.

Az elsőről részletesebben fogunk beszélni.

HDD módszer

Ez a módszer a leginkább egyetemes és alkalmas a különböző mérnöki hálózatok zárt lerakására. Használható 63/1000 mm keresztmetszetű polietilén, acél, öntöttvas csövek, 25 m mélységig (itt találja meg a kábelt különféle típusú csövekben egymástól függetlenül).

Figyelj! Az ilyen földalatti szakaszok hossza elérheti az 1,2 km-t. Ez attól függ, hogy milyen csöveket kell húzni. Egy adott módszer munkájának végrehajtása általában az építkezés helyén van kiválasztva.

Kötelező rajzokat készíteni, mert A zárt technológiák többsége felcserélhető.

Az árok nélküli csőrendszer alkalmas gázok és különböző folyadékok szállítására.

Segítségével húzódnak:

• elektromos kábelek;
• vízellátás;
• gázvezeték;
• olajvezeték;
• szennyvízrendszer;
• kommunikációs kábelek és egyéb hálózatok.

Alkalmazott gépek és berendezések

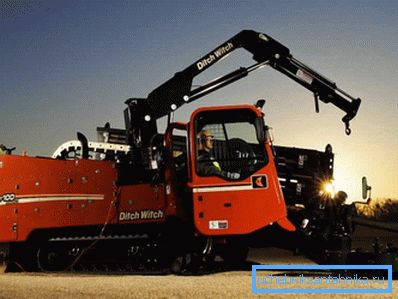

A HDD módszerének megvalósításának fő eszköze a fúróberendezések.

További technikaként használják:

• csővezetéképítők;
• helymeghatározó rendszerek;
• áramgenerátorok;
• keverő és habarcs csomópontok;
• hegesztőgépek;
• automatikus manipulátorok fúróberendezések szállítására;
• motoros szivattyúk stb.

A drót nélküli utak előnyei

1. A földmunkák térfogata jelentősen csökken.
2. Az építési költség 30% -ra csökkenthető. Beleértve a kisebb számú munkavállaló és speciális felszerelés bevonását.
3. Az építési időszak 15/20-kal csökkenthető.

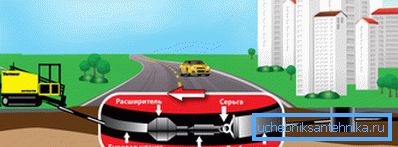

4. A táj, beleértve a terület tereprendezését, változatlan marad.
5. Az útfelület megmarad.
6. Lehetőség csövek lefektetésére a metróvonalakon és az erőátviteli vonalon, sekély tározókon, olaj- és gázvezetéken, laza talajban és sziklaalakzatokban. Fúrt kutak és környezetvédelmi zónák, a talaj építése, amely tilos.
7. A merevlemezes készülékek használata jelentősen leegyszerűsíti az eljárást, és csökkenti az engedélyek megszerzésének és az építési munkák kivitelezéséhez szükséges egyeztetési dokumentációt.
8. Az eljárás használata megszünteti az utcák blokkolását vagy a forgalom zárolását.

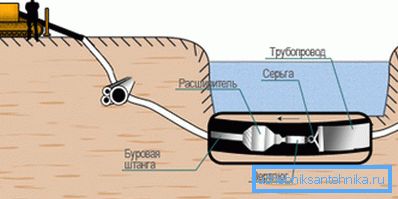

A technológia működik

A csővezetékek HDD használatával történő elhelyezése a következő munkafolyamatokat foglalja magába.

1. A terület geodéziai vizsgálata és a talaj tulajdonságainak meghatározása. Ahogyan a problémás területeken szükség van, fúrni.
2. A tervezési munka magában foglalja a fúrási pályának kiszámítását, a szükséges dokumentáció elkészítését, az adott esetben a koordinációt.
3. Közvetlen előkészítés a munkához: a kiindulási és előkészítő gödrök feltárása, a fúróberendezésnek az építési helyre történő szállítása, üzemi állapotba hozása.
4. Pilótacsatorna fúrásával.
5. Növelje átmérőjét.
6. Csőfektetés
7. Építési munka befejezése.

Fúró készítés

1. Ebben a szakaszban összegyűjtik és tanulmányozzák az építési területen a talaj jellemzőire vonatkozó adatokat. Figyelembe veszik a talaj összetételét, tulajdonságait, a felszín alatti víz és a földalatti közművek jelenlétét és mélységét.
2. Az optimálisan alkalmas berendezések és technológiák kiválasztásához a talaj érzékelést végezzük.
3. A tervezés után a munkát össze kell hangolni, és engedélyeket kell szerezni a csővezeték ebbe a szakaszba történő behelyezéséhez.

Tesztelje jól

Az utasítás figyelmeztet arra, hogy a hálózat kiépítését egy kísérleti kút létrehozásával kell kezdeni.

1. Erre a célra speciális fúróberendezéseket és szerszámokat használnak vízszintes kutak felszerelésére. A gép fúrófejjel van ellátva, radiátorral.
2. A fúrórudakkal kombinálva. Megváltoztatja irányát és pozícióját, ez a gép üzemeltetője. A gém egy acélcső, amelynek hossza legfeljebb 3 m, keresztmetszete pedig 60/80 mm.
3. Ahogy a fej a szikla mélyébe kerül, a rudakat egymás után csavarják egymáshoz.. Így a kút tervezési hossza eléréséig.

Figyelj! Ennek a munkafázisnak a fő feladata egy jól megpróbált fúrni a projekt által meghatározott útvonal mentén. Eltérések elfogadhatatlanok.

1. Az ilyen fúrást irányítottnak is nevezik.. Tanfolyamát könnyedén és könnyen irányíthatja. A munkafolyamatot a fúrófejbe szerelt érzékelőnek köszönhetően ellenőrizzük, ami jeleket küld egy speciális lokátorhoz.
2. Ha a tervezői tanfolyamtól való eltérés adatai jelennek meg a monitoron, az operátor több mozgással visszaadja a kívánt pályára.
3. mert HDD használatakor a talaj és a sziklák rétegeit elpusztítják, megakadályozzák az összeomlást, a kút összeomlását és a lehetséges berendezések meghibásodását, erősítik a csatorna falát. Ehhez speciális fúróiszapot (bentonit) használnak.

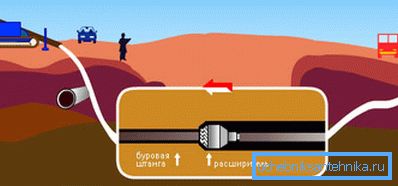

Csatornahosszabbítás

1. Ezt követően a kísérleti kút a kívánt méretre bővül. Ehhez használják a hosszabbítót.
2. A szerszámot a csatorna kimeneti végétől a kezdetig húzzuk. A művelet során a tengelye körül forog és vágja a sziklát, ezzel növelve a kút átmérőjét.
3. Annak érdekében, hogy a csövek problémamentesen lehúzódjanak a kúton, a csatorna mérete 35/50 százalékkal nagyobb, mint átmérőjük.
4. Ha nagy átmérőjű csővezeték beszerelésére van szánva, akkor a kút bővül, és folyamatosan húzza át az extender 2/3-át. Mindegyik keresztmetszete nagyobb, mint az előző. Bizonyos esetekben kalibrátort használnak erre.

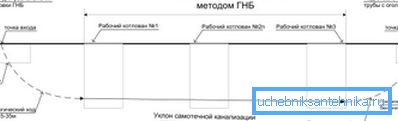

Csővezeték elhelyezése

1. A fúróberendezéseket nemcsak horizontális kutak létrehozására használják, hanem a csővezeték húzására is.
2. A csatorna hátuljától a gép felé, a tágulási eszköz ismét húzódik. Ebben a szakaszban a csőcsap rögzítve van rajta, valamint a fogantyú húzására.
3. A fúróegység irányába történő elmozdulás esetén a bővítő a csövet a csatorna mentén húzza.
4. A folyamatot az üzemeltető felügyeli. Ez nyomon követi a kútból kiválasztott fúrórudak számát. Ez lehetővé teszi, hogy információt kapjunk a csatornán keresztül húzódó csőről.

Végső szakasz

1. A lezárt csővezeték lezárásakor a szakemberek ellenőrzik a létrehozott hálózat minőségét, összehasonlítják az eredményt a projektdokumentációval és szállítják az objektumot az ügyfélnek.
2. Átküldi a befejezett csővezeték munkacsoportot. A szakértők minden szükséges dokumentációt megadnak az ügyfélnek. Garantálja a létesítmény karbantartását.

Figyelj! A telepített csővezeték műszaki dokumentációjának feltétlenül tartalmaznia kell a föld alatti műszaki hálózat részletes tervét, hivatkozva a terepre. Szükség van rá, beleértve a cső nélküli csőcserét is.

következtetés

A merevlemezes módszerrel végzett sraffozás nélküli csőrendszer modern és csúcstechnológia. Lehetővé teszi a mérnöki hálózatok gyors felépítését, miközben viszonylag kevés anyagi forrást (lásd még a cikket: A szennyvízcsövek elhelyezése a házban: lépésenkénti útmutató a szennyvízcsatorna elrendezéséről).

A jelen cikkben szereplő videó lehetőséget nyújt további információk olvasására.
