Villamos hegesztett cső: műszaki paraméterek és hatókör

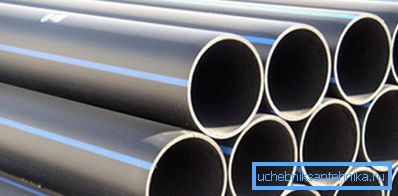

A hegesztési tudomány fejlődésével a hegesztési technológia új szintre emelkedett. Az elektromosan hegesztett csövek sokkal kisebbek, mint a melegen hengerelt vagy a varrat nélküli kivitelben. De a hegesztett gyártás kevésbé energiaigényes, ezért az elektromos hegesztéssel gyártott termékek ára jóval alacsonyabb.

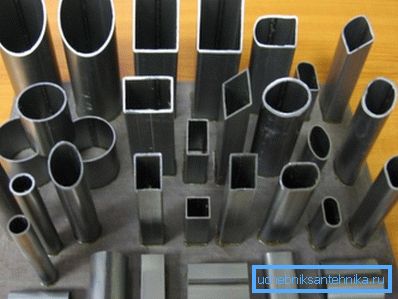

Az elektromos hegesztett csövek köre nem korlátozódik csak egy hengeres alakra, de nem kevésbé tág nagyságú gyártási irány különböző típusú profilszerkezetekhez. Az elektromos hegesztéssel előállított csöveket mind hagyományos szénacélból, mind ötvözetből állítják elő. A rozsdamentes acél nem kevésbé széles körben használatos a termelésben.

Hol van ez az anyag?

• Köszönhetően az ár és a minőség ésszerű kombinációjának köszönhetően az elektromos hegesztett termékek mindenütt körülveszik minket. Ezek alkotják a jelenleg létező összes víz- és gázrendszert. Ráadásul szinte minden háztartási készülék, a porszívótól a sportszimulátorig terjed, még egy autónak is el kell látnia a csavarokat.

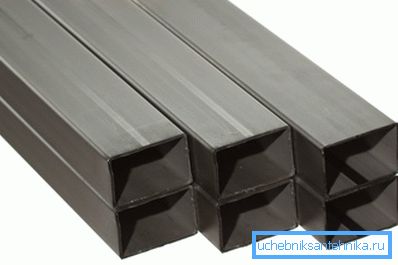

• A termelésben különleges helyet foglal el az építési igényekhez tervezett fémes elektrowelded szerkezetek.. A hagyományos vasbetonokkal együtt komoly modern konstrukció nem tehet szögletes és téglalap alakú hegesztett csövek nélkül. Gyakran alapul szolgálnak a modern sokemeletes épület kereteihez.
• Minden modern pavilon és különböző kiállítótermek ilyen szerkezetekből állnak.. A városi piacokon, minden kereskedelmi sátor vagy istálló pontosan hegesztett kereteken alapul. A ház modern üvegházát nem lehet elképzelni anélkül, hogy erős keret készült profilozott hegesztett fémszerkezetekből.

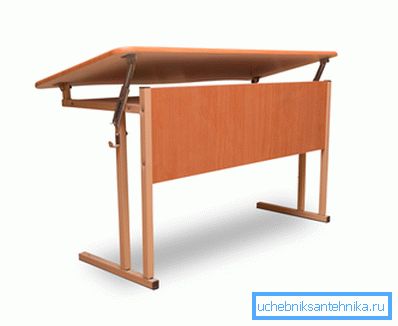

• Mindannyian egy asztalnál ültünk iskolába, irodai asztalhoz vagy székekhez egy városi kávézóban, jelenleg az ilyen bútorok keretei hegesztett üreges könnyűszerkezetekből állnak.

Milyen terméktípusok vannak

A termék teljes óceánját a GOST szabályozza elektromos hegesztett csövekhez. Minden egyes iparág és terület saját szabályozási dokumentumokat dolgozott ki, de a meglévő területek nagy része a GOST 10704 91 szerinti elektromos hegesztett csövek műszaki jellemzőire összpontosít.

Seam fajták

Az elektromos hegesztéssel összekapcsolt szerkezetek szintén nem mindegyike, a szakemberek két közös csatlakozási technológiát osztanak meg, ezek egyenes és csavaros varratok (lásd még a Steel acélhegesztett hosszanti csövek típusát és jellemzőit).

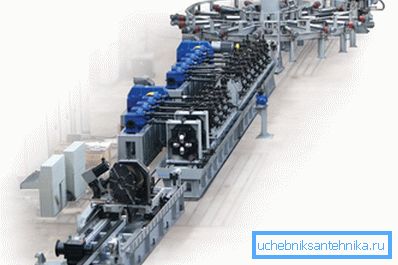

A technológiai folyamat, ahol egyenes vagy párhuzamos varratot használnak, költséghatékonyabb. Ez a fajta vegyület a termelési költségek és a termelési folyamat szervezése szempontjából sokkal olcsóbb, mint versenytársai.

Ennek oka az, hogy a kapcsolat egy vonalban párhuzamos a szerkezet tengelyével. Az ilyen csövek műszaki adatai azonban nem engedik meg a nagy belső nyomást és a magas hőmérsékletet, ezért széles körben használják az épülettechnológiákban és a keretek gyártásában.

Az ízületek spirális vagy spirális hegesztése sokkal jobb, különösen, hogy vastag falú, nagy átmérőjű termékek előállításához használják. A legtöbb gázvezeték és vízvezeték csak ilyen csövekkel van felszerelve. Ezzel egyidejűleg az ízületet összevarrják, mivel a hegesztőelektród egy komplex spirális úton halad.

Azt is meg kell jegyeznünk, hogy az ilyen szerkezetek forró és hideg formálással készülhetnek. A hidegalakítás gyakoribb, mivel vékonyfalú szerkezetek keletkeznek ezzel a módszerrel, ennek eredményeképpen a villamos hegesztett cső tömege sokkal kisebb.

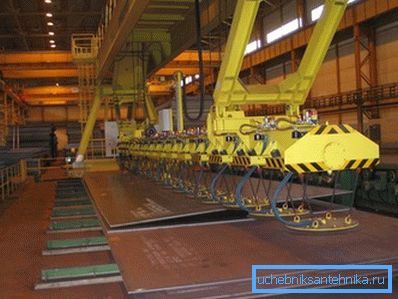

A melegalakítással járó termékek gyártásához szükséges technológiai berendezések nagy területeket és jelentős energiafogyasztást igényelnek. Ily módon vastag falú, nagy átmérőjű térfogatmérő csövek készülnek.

Fontos: a víz és gáztermékek gyártási technológiája, rövidítve a VGP, nem különbözik a villamos energiától. A VGP-cső és az elektromosan hegesztett cső közötti formális különbség az, hogy belső kommunikációhoz használják. És az elektromos hegesztett szerkezetek gyakoriak a fő víz- és gázvezetékeken.

Rozsdamentes acél termékek

Általánosságban a rozsdamentes acél és az abból előállított csövek egyedülálló teljesítményjellemzőkkel rendelkeznek. Ezek a termékek kizárólag forró formálással készülnek. Ennek oka az, hogy a rozsdamentes acél és az ötvözött acélok nagy szilárdságú anyagok közé tartoznak, előmelegítés nélkül nem képesek kvalitatív módon hajolni.

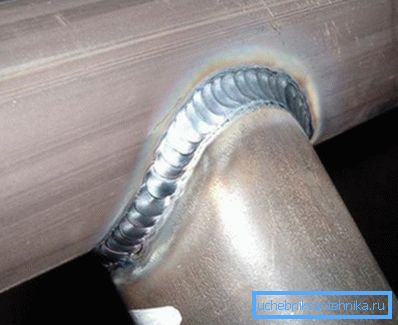

Az anyag hegesztésének technológiája szintén eltér a hagyományos technológiától. Az ilyen fémeket argonhegesztéssel forralják. A gyártási körülmények között a lapot inert gázzal töltött speciális kamrákba kell bekötni, ami biztosítja a varrás jó minőségét.

A forró formázás, majd a beüzemelés és a tisztítás lehetővé teszi olyan kiváló minőségű csövek előállítását, amelyek nem vizuálisan különböznek a szilárd hengerlésektől.

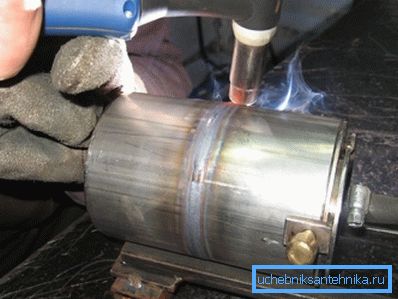

Tipp: ha van kéznél a vasfémek hegesztéséhez a saját kezével, és egy hegesztőgép jelenlétében, a művelet nagyon elérhető a kézműves körülmények között. De a rozsdamentes acélból készült argonhegesztés elsajátítása intelligens mentor és speciális berendezések nélkül nem sikerül.

Az ötvözet fémek és a rozsdamentes acél külön szabályozási dokumentumok szerint került besorolásra. Hagyományosan használják a GOST 9941 81 elektróda hegesztett rozsdamentes csöveket, amelyek szerint a terméktanúsítás gyakorlatilag az egykori unió területén valósul meg.

Fontos: a fent említett szabályozási dokumentum mellett GOST 9940 81 is használható rozsdamentes elektromos hegesztett csövekhez. Ez a szabvány szabályozza a zökkenőmentes tervek minőségét. A varrás bennük "tekercseket" jelent a forró alakító malmokon, és nem látható a vizuálisan.

Néhány szó a súlyról

A termék megvásárlásakor és szállításakor fontos adatok, mint például az elektromosan hegesztett cső súlya. Ezenkívül a termék értékesítésére specializálódott szakszervezetek többsége felszabadítja a súlyát.

Minden dokumentumban 1 méteres elektrofúziós cső súlya jelez. Ez a numerikus érték rövid idő alatt lehetővé teszi a teljes tétel teljes tömegének vagy a tartószerkezetek terhelésének kiszámítását a telepítés során.

Az árukra vonatkozó kísérőokmányokban mindig feltüntetik ezeket az adatokat. A termékek súlya függ az ötvözet sűrűségétől, amelyből készült, a keresztmetszet geometriájáról és a falvastagságról.

A számítás legegyszerűbb módja az, hogy speciális programokat, online számológépeket használjunk, amelyek gyorsan eredményezik az eredményt. De ha nem lennének kéznél, akkor használhatja a termékhez tartozó választéktáblákat, amelyek megtalálhatók a megfelelő GOST-ban. Ha a termékek nem szabványosak, akkor a kívánt legközelebbi paraméter kerül.

Ha a helyzet zsákutca, és sem a GOST, sem az internet nem fér hozzá, akkor használhatja a matematikai képleteket. Tehát a hengeres termékek súlyának kiszámításához a képletet alkalmazzuk, ahol a tömeg (?) 3,14 * (D-T) * T * L * P.

Ahol D a külső átmérő (m); T a falvastagság (m); L a hossza (m); P az ötvözet sűrűsége (kg / m?), A fém átlagos sűrűsége 7850 kg / m.

Speciális termékek esetében az anyag térfogatát V = A * B * L. képlet segítségével számítjuk ki. Ahol V a kötet (m?); A és B az oldalak hossza (m); L a termék hossza; az A-hoz B-vel szorozva ennek megfelelően kapjuk a keresztmetszetet. A megengedhető számítási hiba 12%.

A jelen cikkben szereplő videó további anyagot tartalmaz a témában.

következtetés

Az elektromos hegesztett csövek széles választéka nagyon széles, de ne felejtsük el, hogy minden tétel, és néha minden terméknek rendelkeznie kell egy minőségi tanúsítvánnyal. A Minőségellenőrzési Főosztály felügyelője saját kezűleg, speciális felszereléssel ellenőrizze a szabályozási dokumentumok betartását és megerősítse az áru minőségét (lásd még a cikket Nem nyomócsövek - minden típus és jellemzők tanulmányozása).
