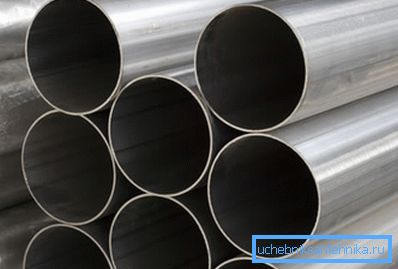

Víz- és gázcső és annak jellemzői

Nem is olyan régen, gyakorlatilag minden csővezeték építésében víz- és gázvezetékeket (VGP) használtunk. Napjainkban a népszerűség kissé csökkent, de még mindig széles körben használják a hő-, gáz- és vízrendszerek építésében.

Ezután megvizsgáljuk a csövek jellemzőit, azok típusát és telepítési módjait.

Az AIV cső jellemzői

Ezeknek a termékeknek a nagy népszerűsége, a piacon található széles csövek ellenére, azzal magyarázható, hogy más anyagokból készült csővezetékek telepítése nyílt útvonalakon nem lehetséges. Még a polietilén csövek nem minden esetben használhatók (lásd még a cikk Acélvíz- és gázcsöveket - azok jellemzőit és jellemzőit).

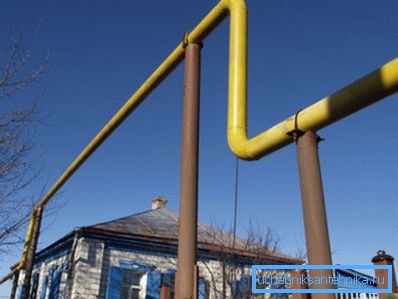

Ezen túlmenően néhány műszaki feltétel meghatározza a gázvezetékekre vonatkozó szigorú követelményeket, aminek következtében műanyag csövek nem használhatók fel a telepítéshez, függetlenül attól, hogy milyen magasak a teljesítményük. Ezért kétségtelen, hogy hosszú ideig ezek a csövek továbbra is relevánsak maradnak.

Legfontosabb előnyeik közé tartoznak a következők:

• Elég alacsony költség;
• A hegesztési anyag lehetősége;
• Hajlítási lehetőség;
• Nagy szilárdság;
• A hő torzulásának ellenállása;
• Erős hidraulikus ütésekkel szembeni ellenállás;
• Tartósság.

Meg kell jegyezni, hogy a víz- és gázvezetékek összes jellemzője a teljes tartományukra jellemző.

Figyelj! A csővezeték tartóssága függ a működési körülményektől és a szállított folyadéktól.

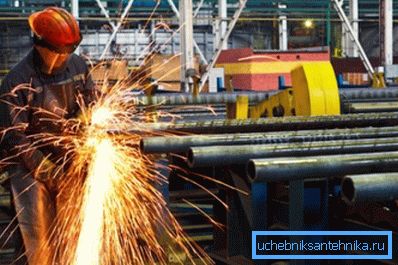

Gyártási technológia

A VGP csövek szénacélból készülnek.

A gyártási technológia a következő:

• Az első előkészített sávok a termékcsíkokhoz.
• Ezután formázódnak, aminek következtében a megfelelő formák megfelelőek.
• Ezután készítsen varratot elektromos hegesztéssel. Ezután a cső véglegesnek tekinthető.

Ezeknek a termékeknek a szabványos minőségét a GOST 3262-75 szabályozza. Meg kell jegyezni, hogy a radiográfiai radiográfia kötelező minőségellenőrzési eljárás. Ez annak köszönhető, hogy a varrat a megnövekedett kockázat helyszíne.

jellemzői

Anélkül, hogy olyan árnyalatokat kellene bevinnie, amelyeket az átlagos fogyasztó általában nem igényel, fontolják meg e termékek alapvető működési jellemzőit, amelyek ismerete hasznos lehet velük együtt dolgozni.

Például ha egy vízellátó rendszer vagy egy fűtőrendszer nem mértékű javítását kívánja elvégezni, tudni kell, hogy mely típusú csöveket kell előnyben részesíteni.

A gáz- és gázcső műszaki jellemzői a GOST 3262 75 szerint:

• átmérője;
• Feltételes átutalás;
• Falvastagság és néhány egyéb paraméter.

Az AIV cső osztályozása

A víz- és gázvezetékek tartománya szintén meghatározza a GOST 3262-75 szabványt, amely szerint a termékek elsősorban a következőkben különböznek egymástól:

• Horganyzott acél;
• Nem horganyzott acél (fekete).

A cink megakadályozza a korrózió kialakulását. Ennek megfelelően a horganyzott termékek tartóssága magasabb lehet.

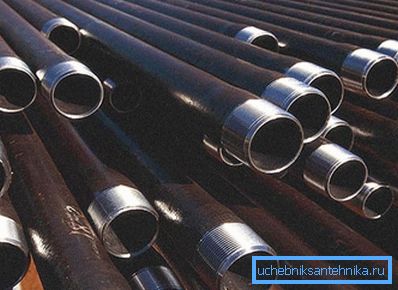

Ezenkívül a készenléti fok szerint a csövek lehetnek:

• Mindkét végén menetes vágásokkal;
• Szál nélkül.

Figyelj! A csőgyártóban rövid vagy hosszú szálat lehet alkalmazni. A horganyzott menetes csövek csatlakozással is felszerelhetők.

A falvastagságtól függően a fekete VGP cső a következő típusokra oszlik:

• A fal falvastagsága 2,5-5,5 mm.
• A világítás falvastagsága 1,8 - 4 mm.
• Rendes - falvastagság 2-4,5 mm.

A könnyű csövek kb. 25 kgf / cm2 hidraulikus nyomáson működhetnek, míg a megerősítettek 32 kgf / cm2-t képesek ellenállni.

Pontossági csoportok

Ennek a terméknek két pontossági csoportja van:

Figyelj! A megfontolt termékek megjelölésekor nem jelzik a külső átmérőt. Ezt a paramétert a feltételes átjáró váltja fel, amely változatlan marad a falvastagságtól függetlenül. A feltételes áthaladást (DU) és a fal vastagságát a GOST szabályozza.

normalizálás

A VGP csöveket általában a következő hosszúságú gyártók gyártják:

• 4-12 méter;
• Mért hosszúságú;
• Nem mérhető hossz (a mérésen belül van).

A maximális eltérés a hosszúság és a súly tekintetében nem haladhatja meg a nyolc százalékot. Meg kell mondanom, hogy a termékek ára nem a hosszúságától, hanem a súlyától függ. Ennek megfelelően minél nagyobb a fal átmérője és vastagsága, annál nagyobb a költsége.

Figyelj! A horganyzott cső tömege nagymértékben 3 százalékkal különbözik a hagyományos termékek súlyától.

A GOST 3262 75 szerinti gázvezeték tömegét az acél sűrűsége 7,85 g / cm3 figyelembe vételével kell kiszámítani. A futásmérőnk legnagyobb tömege (falvastagság: 5,5 mm és 165 mm átmérő) 21,63 kg. A futómű legkisebb súlya 370 g (termék átmérője 10 mm, falvastagság 1,8 mm).

Telepítési jellemzők

Az anyag felhasználásával történő csővezetékek telepítése kétféle módon hajtható végre:

• Csavarmenetes csatlakozási módszerek;
• Elektromos hegesztési csatlakozással.

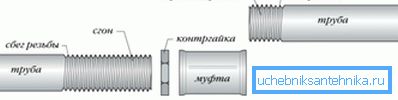

A telepítési utasítás az első esetben így néz ki:

• Először is a záró anyát a menetes rúdra kell csavarozni.
• Ezt követően a menetet tömítőanyaggal vagy tömítőkötéllel kell kenni, amelyet tömítőanyaggal előzetesen impregnáltak. A csővezeték telepítéséhez a zsinór zsírokat impregnálhat.
• Ezután a csavart be kell csavarni a hüvelybe.
• Az alkatrészek menetes csatlakozását egy reteszelő anyával kell rögzíteni, amelyet a csatlakozással való szoros érintkezés előtt meg kell húzni.

A hegesztett szereléshez sima végű csöveket kell használni.

A bekötési rajz a következő:

• Az egyes részek vége egy sík felületen helyezkedik el, és egymáshoz nyomva vannak.
• Ezután az összekötő felületen a ragasztást végzik el - egy ponthegesztett kötést több oldalról.
• Ezután a ragasztott csöveket vízszintes helyzetbe kell állítani. Egyszerűen csak lapos felületre tekeri őket.
• Ezt követően a csomópontot tömör varrással lezárják a kerület körül.

Azt kell mondanom, hogy ahhoz, hogy ilyen kapcsolatot létesítsen a saját kezével, ha nem vagy tapasztalt hegesztő, akkor nem valószínű, hogy sikerül. Ezért a független javításokhoz jobb az első lehetőség használata.

következtetés

A polimer csövek fogyasztói nagy népszerűsége ellenére a VGP csövek továbbra is nagyon népszerűek maradnak, és sokáig maradnak. Ez annak köszönhető, hogy ezek jellemzői és számos egyéb előnye a fenti.

A cikkből származó videóból további információkat kaphat ehhez a témához.
