Víz- és gázcső: távvezérlő és valós méretek
Mi ez a paraméter - távirányító? Hogyan viszonyul a tényleges csőméretekhez? Mi van bevezetve és milyen egységekben lehet mérni? Milyen értékeket vehet igénybe? A cikkben megpróbáljuk megválaszolni ezeket a kérdéseket.
Mi az?
A távvezérlő (névleges vagy névleges átmérő, névleges átvezetés) olyan paraméter, amely a csövek és szerelvények kompatibilitását jellemzi. Például minden DN25 cső kompatibilis az ugyanazon feltételes átjáró szögével vagy tengelykapcsolójával.
Annak ellenére, hogy a feltételes átjáró megközelítőleg milliméteres belső átmérővel egyenlő, rendszerint anélkül adódik meg, hogy jelezne egységet. Vagyis a DU40 cső nevének helyes lesz, de a DN 50 mm - no.
Megjegyzés: a feltételes átjáró és a tényleges belső átmérő közötti pontos egyezés lehetséges, de inkább egy véletlen egybeesés. A DN 65 vagy 100 csővezeték méretét az alkalmazandó GOST szabályozza; Az egyik feltételes átjáró azonban egy külső átmérőnek és több olyan falvastagságnak felel meg, amelyek nyilvánvalóan néhány belső átmérőben változtatnak.

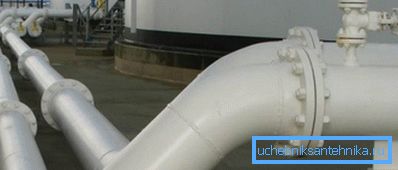

A feltételes átutalások teljes listáját a GOST 28338-89 tartalmazza. Az értékek 2,5-4000 tartományba esnek. Mivel azonban elsősorban a vízvezeték-vezetékeket érdekeljük, a jövőben a GOST 3262-75 szerint gyártott acél- és gázvezetékekre korlátozódunk; maximális távirányítójuk 150-re korlátozott.
Hasznos tudni, hogy a feltételes áthaladás értékeinek táblázata úgy van megválasztva, hogy minden további méret 60 - 100% -kal növeli a csővezeték kapacitását. Mint a fizikából emlékezünk, arányos a keresztmetszet területével, amely az átmérő négyzetét követően nő.
Hüvelyk és faragványok
Annak kockázatával, hogy még jobban megzavarja az olvasót, meg kell említenünk még egy további tényt a csővezetékek méretére vonatkozóan. Az orosz szabvány szerint a csőátmérő mérési egysége milliméter.
A DM esetében nem meghatározott, de implicit; Azonban a víz- és gázcsövekhez, valamint az absztrakt feltételes áthaladáshoz egy angol hüvelyk is használatos. Tehát a DN20 csövet gyakran 3/4 hüvelyknek nevezik, és a DN32 csövet 1 1/4.
Hivatkozás: angol hüvelyk 2,54 cm.
Ebben az egyszerű átszámítással a metrikus mérési rendszer váratlan felfedezésre vezet.
A GOST 3262-75 szerint a DU15 cső méretei a következő értékeknek felelnek meg:
- Külső átmérő - 21.3.
- A fal vastagsága 2,5, 2,8 vagy 3,2, attól függően, hogy milyen típusú termék tartozik (könnyű, egyszerű és megerősített). Ennek megfelelően egy egyszerű számítás 16,3, 15,7 vagy 14,9 mm belső átmérőt eredményez.
Eközben a szélesség 12,7 mm. Tehát mit jelent a fél-inch-es cső? Csak az, hogy rajta lehet vágni egy cső faragás a megfelelő méretű.
Adjuk meg néhány olyan értéket, melyeket gyakran alkalmaznak az egészségügyi berendezések csőszakaszainak beszerelésében.
| Cső menetmérete (hüvelyk) | Külső átmérő (gerinc, mm) | Belső átmérő (a vályúknál, mm) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
GOST 3262-75
Visszatérünk azonban a vízvezetékekhez. Annak megállapításához, hogy mi a DU20 cső mérete vagy mi a DU50 cső külső átmérője, elegendő gondosan megvizsgálni a GOST 3262-75-et, amely szerint készültek.
méretek
| Feltételes át | Külső átmérő | A cső falvastagsága | ||
| fény | rendes | megerősített | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75,5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101,3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
A szabványban leírt szabványméretek teljes listája. Például a DU40 cső minden méretének megállapításához elegendő megtalálni a táblázatban.
Figyelj! A belső átmérő egyenlő a külső átmérő és a kettős falvastagság közötti különbséggel. A könnyű DU40 esetében 48 - (3 x 2) = 42 mm.
Egyéb követelmények
A szabvány nemcsak az előállított termékek körét tartalmazza.
Számos gyártási igény van.

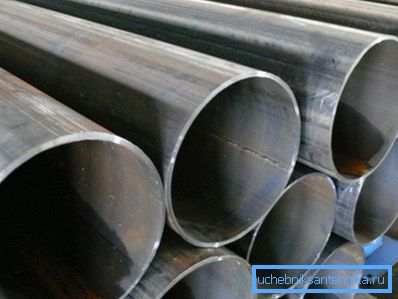

- Valamennyi VGP csövek elektromosan hegesztettek, vagyis egy lapos billet forgatásával készülnek, majd egy hosszanti varrással hegesztik.
- A szabvány keretei között mind korrózióálló bevonattal, mind horganyzással készülhetnek.
Hasznos: az utóbbi ára 50 százalékkal magasabb.
- A munka hidraulikus nyomásának legalább 25 kgf / cm2-nek kell lennie a könnyű és közönséges termékek esetében, és 32 kgf / cm2 a megerősített állapotban.
- Az egyenes szakaszok hossza 4 és 12 méter között van.. A GOST szerint nem mérhetõ, méretû és többdimenziós hosszokat lehet szállítani; az utóbbi esetben minden egyes vágás esetében 5 mm-es eltérést kell végrehajtani.
Hasznos dolgok
Végezetül, adjunk néhány hasznos tanácsot egy ház vagy lakó tulajdonosa számára, aki saját kezűleg vízellátást vagy fűtési rendszert telepít.
- Fekete acél használata csak fűtéssel lehetséges. És akkor, feltéve, hogy a fűtési rendszer nem áll vissza nyáron: a nedvesség és a levegő hozzáférésének kombinációja ellenjavallt.

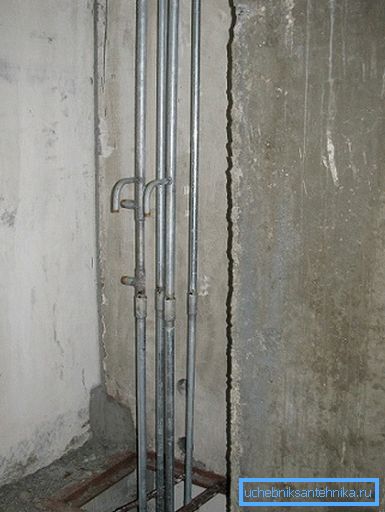

- Horganyzott, kizárólag a szálakon. Az utasítás összefügg azzal a ténnyel, hogy a cinkbevonat kiég a hegesztett kötéseken.

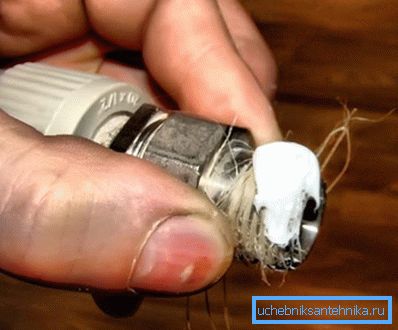

- A menetes csatlakozások tömítéséhez könnyebb és olcsóbb a len festékkel való használata. A len olcsó, de rothadó; festék teljesen megoldja ezt a problémát.
következtetés
Reméljük, hogy az olvasó számára kínált anyag segíteni fog neki abban, hogy a piacon megtalálható acélcsövek standard méreteihez igazodjon. Mint mindig, további információkat talál a videóban ebben a cikkben. Sok szerencsét!
