Vízvezeték-csatlakozás - típusok és jellemzők
A legtöbb esetben a vízvezetékek összekapcsolását kapcsoló segítségével végzik. Ez a szerelvény fontos funkciót lát el - csővezetékelemek szűk felszerelését biztosítja. Az alábbiakban megvizsgáljuk, hogy milyen típusú csatlakozások léteznek, a telepítésük jellemzői, valamint a fő funkciók, amelyeket végre tudnak hajtani.
Általános információk
A klasszikus összekapcsolás egy rövid cső, amelynek belső átmérője megfelel a csatlakoztatott csövek külső átmérőjének. Az ilyen szerelvények mind monolitikus, mind összecsukható csővezetékekben használhatók.
Megjegyzendő, hogy az alkatrész anyaga bármi lehet, az egyetlen követelmény, hogy ugyanolyan legyen, mint a csővezeték anyaga. Az alábbiakban közelebbről megvizsgáljuk a különböző típusú termékeket.
Felszerelési módszerek
A vizsgált termékek fő különbsége a telepítés módja.
Ezzel a paraméterrel a következő típusok különböztethetők meg:
- csavarmenetes;
- Hegesztett műanyag;
- Krimpelő;
- összenyomás.
csavarmenetes
A menetes szerelvényeket általában acélcsövekre használják.
A csatlakozással kapcsolatos kapcsolási utasítások a következők:
- Először is meg kell vágni a csatlakoztatott csöveket szigorúan a tengelyre merőlegesen.
- Ezután a szálat levágják a részbe.
- Húzza meg még jobban az anyákat.
- Ezt követően a csöveket csavarták a csatlakozódarabba.
- A munka végén húzza meg a szorítóanyákat.
Ez a munka befejeződött.
Weld
A hegesztett módszer általában műanyag csatlakozókat szerel fel vízellátás céljából. Továbbá a műanyag típusától függően a vízellátó rendszer összeszerelési folyamata változhat:

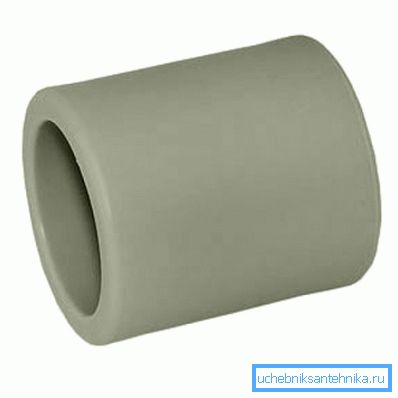

| polipropilén | A szerelés hegesztése (forrasztása) a következő:
|
| PVC | A PVC csővezetékek telepítésének módja inkább a ragasztás, nem pedig a hegesztés. Azonban az egyesített felületek a kémiai összetétel (ragasztó) olvadása és hegesztése hatására. Ezért a hegesztésnek is tulajdonítható, a telepítés ebben a sorrendben történik:
|
| HDPE | A HDPE vízvezeték szerelését rendszerint elektromos hegesztett csatlakozóval végzik, amelynek elektromos spirálja van. Miután csatlakozott az összes alkatrészhez, egy különleges eszköz csatlakozik az elektrofúzióhoz, amely villamos energiát szállít a spirálra. A spirál felmelegedése következtében az alkatrészeket összehegesztik. |
Tipp A műanyag csövek hegesztőgépének ára meglehetősen magas. Ezért a vízellátás egyszeri beszereléséhez célszerűbb felszerelés bérlése.
Krimpelő
A fém-műanyag rendszerekhez a kötőelemek a vízvezetékhez vonatkoznak. Meg kell jegyezni, hogy rendkívül ritkán van szükségük rájuk, mivel a "fém-műanyagot" több tíz méter hosszúságú öblökben adják el.
Azonban ha a párosítás szükségessége felmerül, a krimpelő elem a következőképpen épül fel:
- Az előző esetekhez hasonlóan az ízületeket derékszögben kell vágni;
- Ezután a csövek be vannak helyezve az ujjakba;
- Ezután az összekötő egy speciális eszközzel krimpelődik.
összenyomás
A PVC és fém-műanyag csövekhez tömörítő szerelvények léteznek. Fő előnye, hogy telepítésük nem igényel különleges felszerelést.
Ez a következőképpen történik:
- A rögzítőelemek a csőanyagra, a gyűrűgyűrűre stb. Kerülnek.
- Ezután a csövet ráhelyezzük a szerelvényre, vagy beillesztjük a csőszerelvénybe.
- Ezután a gyűrűgyűrű be van húzva és az anyát meghúzzuk.
Figyelj! A tömörítő szerelvények beszerelésekor ne szorosan húzza meg az anyát, különösen a műanyag csövekre. Ellenkező esetben a cső feltörhet.
Ez a folyamat teljes.
kinevezés
Amint kiderült, a szóban forgó termékek fő célja az, hogy a csöveket összekapcsolják a csővezeték összeszerelése során. Ezenkívül egyes fajok képesek további funkciókat ellátni.
Ezek a következők:
- A termikus csővezeték lezárásához - a vezeték kívülről történő szoros lezárását biztosítja. Ennek megfelelően a csővezetéknek a vízvezetékből való kivezetésére szolgáló csatlakozónak gumi tömítése van, amely a vezetéket összenyomja.
- Nyomás alatt történő megmunkálásnál - abban az esetben használják, ha a vízellátást nem lehet megakadályozni. A nyomás alatti vízellátáshoz való csatlakozáshoz egy kapocs típusú rögzítőelem van, amely a fővezetéken van elhelyezve és egy zárószerkezet, amely megakadályozza a vízáramlást. A fúróvezetéket a bilincs felszerelése után végezzük.
- A vízvezeték tűzcsatlakozói a ház passzív tűzvédelmét biztosítják. Ezek a termékek valójában egy acél burkolatot jelentenek, amely a csőre van szerelve.
Rendszerint a tűzvédelmi csatlakozókat a vízellátó rendszer felszállóinél, a mennyezeten történő áthaladás helyén, valamint a vezetékeken a falakon átmenő területen helyezik el.
Itt talán a leggyakrabban használt szerelvények típusa, amelyeket a vízvezetékben használnak.
következtetés
A tengelykapcsolókat szinte minden típusú vízvezetékben használják. Ezek többségét úgy tervezték, hogy összekapcsolják a csöveket, de vannak szerelvények, amelyek más hasonlóan fontos funkciókat is ellátnak.
A cikkből származó videóból további információkat talál a témáról.
