Vízvezeték: szerelés

Általában az országban, egy vidéki házban vagy egy lakásban elterjedt vízelosztás alapvető elrendezése teljesen más, hiszen mindenképpen forró és hideg víz forrása, valamint fürdőszoba, ahol csöveket hoznak. Jelenleg az ilyen kábelezés legtöbb esetben polipropilénből készül.

Ez egy nagyon megbízható anyag, amely ellenáll a magas hőmérsékletnek (110 ° C-ig), és könnyen és gyorsan hegeszthető speciális forrasztópáhval. Meg fogja tanulni, hogyan kell ezt megtenni a gyakorlatban, milyen csövekre van szükség ehhez, és emellett bemutatod a videó témájú bemutatóját ebben a cikkben.

Összeszerelés

anyagok

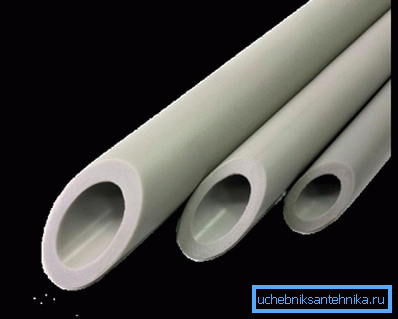

• PN-10. A legolcsóbb lakáson belüli polipropilén (PPR vagy PPR) cső, ez a PN-10 utasítás csak a legfeljebb 20 ° C hőmérsékletű és legfeljebb 45 ° C-os hőmérsékletű hideg vizet teszi lehetővé, ha az üzemi nyomás nem haladja meg az 1 MPa-t. Általában. A vízvezeték-szerelők nem kedvelik egy ilyen csövet, előnyben részesítve a vastagabb anyagokat.
• PN-16. Az ilyen csöveket sokkal gyakrabban használják, bár nincsenek megerősítésük, mivel a megengedett üzemi vízhőmérséklete 60 MPa lehet, 1,6 MPa névleges nyomás mellett. Bizonyos esetekben ilyen anyagot is fel lehet használni melegvízellátáshoz, azzal a feltétellel, hogy a huzalozás gipsz alatt lesz, ami nem teszi lehetővé ezek alakváltozását.

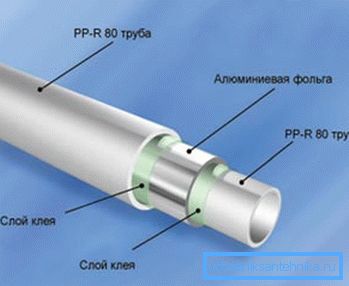

• PN-20. Az ilyen típusú vízvezetékeket gyakran univerzálisnak nevezik, mivel mind a meleg, mind a hidegvízellátó rendszerekhez, valamint a fűtéshez használhatók - a munkahőmérséklete 95 ° C, legfeljebb 2 MPa állandó nyomás mellett. Ez lehetséges az erősítő rétegnek köszönhetően, amely lehet üvegszál, de gyakrabban alumíniumfólia.
• PN-25. Az ilyen jelzéssel ellátott csövek azonban saját házukban vagy saját országukban történő fűtésre használhatók magánházban, ahol a vízhőmérséklet 95 ° C-os üzemi hőmérsékleten és legfeljebb 110 ° C-os dobások esetén akár 2,5 MPa állandó nyomás mellett is lehetséges. Ez azért lehetséges, mert a falak sűrűsödése és a megerősítő réteg közelebb áll a felülethez, bár a beszerelés során ez bizonyos kellemetlenségeket okoz (a fóliát borotvával lehúzzuk).

A PN-10 és PN-20 műszaki paraméterek táblázata

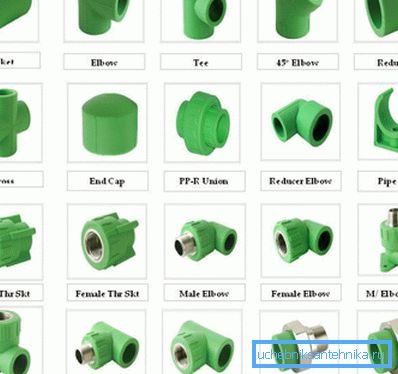

A polipropilén csővezeték másik síkjára való átkapcsoláshoz vagy mozgatáshoz a házban, az országban vagy a lakásban saját kezével történő telepítéskor speciális PPR menetes, forrasztásos és kombinált szerelvényeket használnak. Ezek az eszközök lehetővé teszik a különböző átmérőjű csövek elválasztását is, például amikor vastagabb felszállóról vízszintes huzalozásra vált.

Megjegyzés. Polipropilén csövek hegesztéséhez háromféle elektromos forrasztó vasalót használnak - xiphoid, disk és pipe. Technikai szempontból a vízellátó rendszer telepítésekor nincs különbség közöttük, de az első két típusban páros fúvókákat használnak, az utóbbiak pedig páratlanok. Mindegyik fúvóka alumíniumötvözetből készült, de a minőségi minőségűek teflon bevonattal rendelkeznek, amely megvédi az olvadt polipropilént a ragasztástól.

Hegesztés

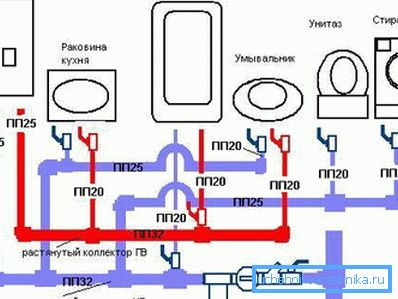

Kezdjük azzal, hogy a vízvezetékek elrendezése egy lakásban, egy fürdőházban vagy az országban egy jelöléssel kezdődik, vagyis pontosan meg kell határoznunk, hogy hol és mennyire egy adott fürdőszobában lesz, és jelölni kell őket krétával vagy technikai ceruzával . Ezzel pontosan kiszámíthatja a szükséges PPR metrikat, valamint a dokkoláshoz és a hajlításhoz szükséges menetes, forrasztási és kombinált (csökkentett) szerelvények típusát és hozzávetőleges számát.

Azt mondjuk a hozzávetőleges számot, mivel csak a menetes szerelvények pontosan kiszámíthatók a különböző vízvezeték-szerelvények kimenetére, de a szerelvények száma (pólusok, szögek, csatlakozások, bypass és dugó) mindig ingadozhatnak. Ezért alacsony áron vásárolják őket.

Attól függően, hogy melyik vonal vezet (meleg vagy hideg), a polipropilén cső jelölése is változhat. Például egy elektromos kazánról vagy gázoszlopról melegvizet lehet elhelyezni egy PN-25 csővel, de ebben az esetben a hegesztés előtt a végét borotvával kell feldolgozni.

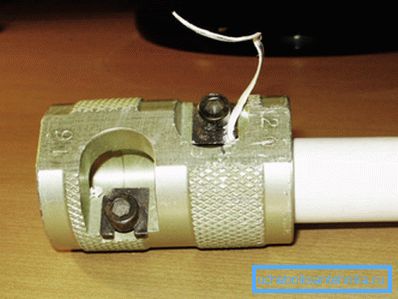

Ez a készülék némiképp emlékeztet az iskolai ceruzahegyezőre, csak ebben az esetben nem fából készült felvételt készít, hanem egy SPR réteget és alumíniumfóliát, a forrasztáshoz pedig a belső SPR réteget.

A polipropilén házban vagy magánházban történő hegesztéséhez szobahőmérsékleten a kezét használva fel kell melegíteni a forrasztópasztát 280-290 ° C-ra, és hideg állapotban állítsa a termosztátot teljes kapacitással - általában 300 ° C-on.

A forró fúvókát a vékony oldalon helyezik rá (ráhelyezik rá), és egy csövet helyeznek a vastagabb részbe - egy 5-6 másodperces retenciós idő, hogy az áramlási cső jól felmelegedjen és megfelelő tapadást biztosítson. Ezután mindkét elemet egyidejűleg el kell távolítani és ugyanazzal a tartási idővel kell összekötni.

Az SPR csövek hegesztési paramétereinek táblázata

A hegesztési munka során nagyon fontos a forrasztási mélységhez való ragaszkodás - ez a távolság, amelyet a cső a szerelvénybe kerül. Ügyeljen az asztalra, amely egy kicsit magasabbra van helyezve, és az átmérő szerint egy ceruzával vagy egy jelölővel felveheti a végét egy jelzéssel - idővel nem kell címkékkel rendelkeznie - a tapasztalat lehetővé teszi, hogy automatikusan ragassza a kívánt távolságot.

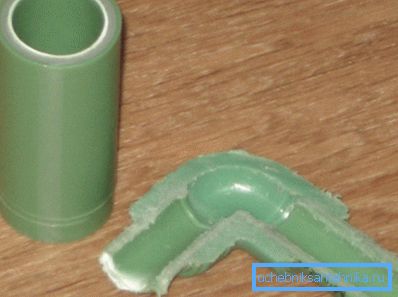

Az a tény, hogy ha a cső a megadott távolságnál mélyebben behatol a szerelvénybe, részben vagy teljesen blokkolja az átjárót, ami azt jelenti, hogy ezt a csomópontot le kell vágni, és helyette a csőcsatlakozók segítségével új forrasztót kell felvenni.

Az összes csomópontot külön-külön hegesztheti a házban vagy a lakásban polipropilénnel, vagyis az egyes kötéseket közvetlenül a működtetés helyén forraszthatja, de ez nagyon kellemetlen, mivel maga a fal is beavatkozik Önnel, valamint különböző fordulatokat, vetületeket, így tovább.

Ezért a legjobb, ha a csomópontokat külön blokkokba varázza, ahogy az a felső képen látható, majd csatlakoztassa őket a felhasználási helyre (padló, fal, mennyezet). Ne felejtsük el, hogy a cső minden egyes részét körültekintően kell mérni, és minden egyes szerelvényt úgy kell hegeszteni, hogy az a szögben működjön.

Megjegyzés. A polipropilén a fal tetejére szerelhető, műanyag vagy fém konzollal rögzítve. De a legjobb a rejtett telepítés, gipsz vagy vázas burkolat alatt, mivel a PPR nem korrózióérzékeny és évekig szolgál.

következtetés

Ha rendelkezik a szükséges eszközökkel - egy mérőszalaggal, ollóval és forrasztópáccsal, akkor a saját házában vagy lakásában mindig elvégezheti a vízvezeték vagy fűtés vezetékezését. Ugyanakkor nagyon kívánatos, hogy olyan partner legyen, aki a megfelelő pillanatban a megfelelő pozícióban tarthatja a hegesztett blokkot.
