Vízvezetékek: anyagok, méretek és beépítési módszerek

A cikk témája a vízvezeték csövek és csatlakozások típusa. Meg kell találnunk, hogy jelenleg milyen fém- és műanyag vízvezetékeket használnak, hogyan kapcsolódnak egymáshoz és vízvezeték szerelvényeket. Ezenkívül megtudjuk, mely átmérők jellemzőek bizonyos kommunikációhoz.

Anyagok és hatókör

Először is megtudja, mely csöveket lehet használni a vízvezetékhez és milyen célokra.

Nyomáscsövek és fűtési rendszerek

• A fekete acél még mindig nem veszít földet a központi fűtési rendszerekben. Erőssége határozott plusz; A korlátozott korrózióállóságot kompenzálja a levegő hiánya az egész évben.

Figyelj! Sajnos, de az a tény, hogy a fűtési csöveket nem szabad a nyáron lerakni - csak elméletben. A gyakorlatban az évek meleg ideje - itt az ideje javítani, és az öntöttvas radiátorok szakaszai közötti elkerülhetetlen szivárgás néha kényszeríti a rendszert.

• A galvanizálás nem tartalmazza a fekete acél legfőbb hátrányát. Azonban itt van egy árnyalat: a cinkréteg megszakad a varratokon. Korrózióálló fűtés vagy vízellátás csak akkor lesz, ha teljesen fel van szerelve a meneteken.

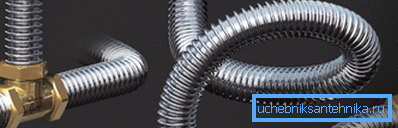

• A hullámosított rozsdamentes acélnak a legnagyobb szakítószilárdsága ellenáll a korróziónak, az agresszív közegeknek, és nincsenek a korábbi megoldások legfőbb hátránya - a telepítés bonyolultsága menetvágással vagy hegesztéssel. A hajlékony hullámcsövek hajlítása az átmérőjüknek megfelelő sugarú. Az egyetlen hátránya a viszonylag magas ár (15 mm - 170 rubel / méter).

• Fém-műanyag padlófűtési rendszerekhez, önálló fűtéshez és vízellátáshoz (meleg és hideg). A DH-ben is használható; Azonban ez az anyag súlyosan (és nemkívánatosan) megsérült a csövek tömörítési szerelvényeinek jó hírnevével, amelyek bizonyos telepítési hibák miatt több fűtési és hűtési cikluson keresztül kezdtek áramlani. A cső két réteg keresztkötésű polietilénből áll, köztük egy alumínium cső.

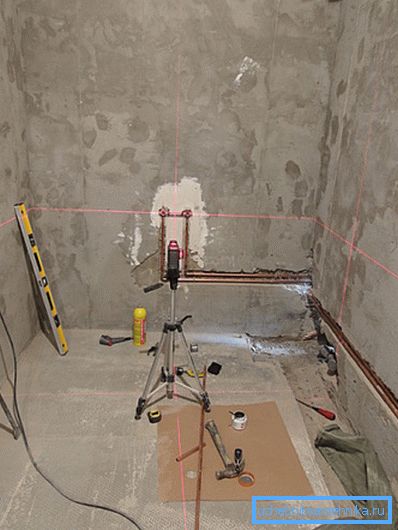

• A réz vízvezeték csövek minden típusú fűtési és vízellátó rendszerben alkalmazhatók. Ez nem olcsó, de rendkívül tartós megoldás.

• A polipropilén ezzel szemben vonzó az alacsony költséggel.. A polipropilén vízvezeték legalább fél évszázad, és nem szenved az ásványi üledékek túlnövekedésétől; A belső felület erosziója felfüggesztett kemény műanyagokkal szintén nem szörnyű.

Fontos: a melegvíz-ellátó és fűtési rendszerekben az alumínium fóliával erősített polipropilént vagy a vágott üvegszálat (rost) használják. A megerősítés növeli a szakítószilárdságot, és jelentősen csökkenti a polimer vezeték megnyúlását melegítés közben.

• A polietilént kizárólag és kizárólag hideg vízhez használják.. A műanyag munkahőmérséklete 40 fokos.
• A térhálósított polietilén azonban alapvetően különbözik a megnövelt szilárdságtól és hőállóságtól.. A polimer molekulák közötti keresztkötések megváltoztatják fizikai tulajdonságait, lehetővé téve, hogy bármely fűtési rendszerben és melegvíz-áramkörben használják. A csövek rugalmassága nagyon népszerűvé teszi a kollektor bekötését.

csatornahálózat

A csatornarendszerekhez használt anyagok listája jelentősen kisebb.

• Az öntöttvas már eddig is elvesztette korábbi népszerűségét. Ennek okai - a magas költségek, a nagy tömeg és a rendkívül időigényes installáció dombornyomásos aljzatokkal. Az öntöttvas előnye az akusztikus tulajdonsága: a masszív falak felszívják a zajokat, ami nagyon hasznos egy lakóház felújítójának esetében.

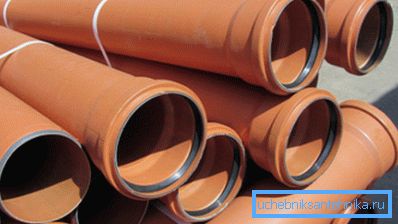

• Vízvezeték PVC cső, éppen ellenkezőleg, a csúcs a népszerűség. Az alacsony tömeg, az egyszerű telepítés és a könnyű vágás lehetővé tette, hogy a konkurens megoldásokat a jelenlegi piacon nyomja meg.
• Polipropilént használunk itt. Még ennél könnyebb, mint a poli (vinil-klorid), nagyobb keménységű és, ami a legfontosabb, hőállóság. A polipropilén csatornarendszer üzemi hőmérséklete akár 90 ° C-ra, míg a PVC esetében 60 ° C.

• A polietilént sokkal kevésbé használják - éppen az alacsony üzemi hőmérséklet miatt, hiszen zajmentes: a vastag és rendkívül rugalmas falak kissé rosszabb hangokat adnak ki, mint az öntöttvas.

felszerelés

Hogyan működik a vízvezeték csövek telepítése az egyes felsorolt ​​esetekben?

Vízvezeték, fűtés

csatornahálózat

terminológia

Egyes kifejezések szokatlanok lehetnek a vízvezetékektől távol eső olvasóknál, ezért meg kell őket róla kommentálni.

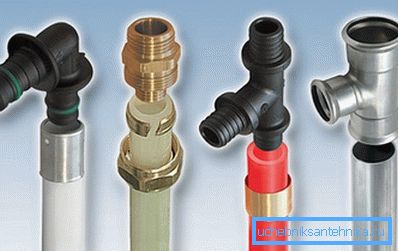

• A tömörítés vagy a cső gumi vagy szilikon tömítéssel nyomja meg a karmantyús belső keresztmetszetű kupolámpa meghúzásával vagy a cső öntésére a fúvókán egy osztott gyűrűvel (lágy réz és fém-műanyag esetében).

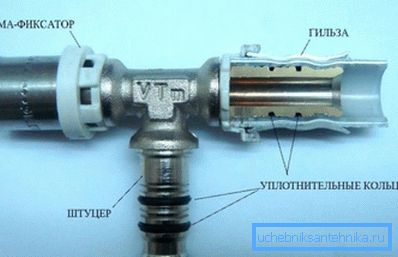

• A sajtolószerkezet megbízhatóan rögzíti a fém-műanyag csövet a szerelvényen egy pár gumigyűrűvel, amikor a rozsdamentes acél bélés speciális fogóval történik.

• Push-fiting (az angol nyelvű nyomógombról) nyomva van rögzítve. A tömörséget gumigyűrűkkel is ellátják, míg a rögzítő egy rozsdamentes acél rugós gyűrű, amelynek lábai befelé mutatnak.

Polipropilén hegesztésénél egy alacsony hőmérsékletű forrasztó vas megolvasztja a csatlakozóelem belső felületét és a cső külső felületét; akkor az egyes részek kombinálódnak, és hűtést követően ezek egyek.

A polietilén csővezetékek hegesztése hasonlít.

• Az elektrofúziós szerelvény tartalmaz egy fűtőtekercset. Az adagolással kényszerítheti a polietilént az olvadáspontra és az alkatrészek megbízható hegesztésére.

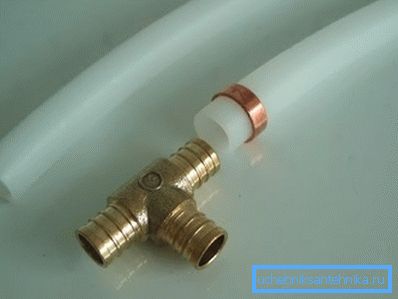

• A keresztkötéses polietilénnek mechanikus memóriája van, és miután a csővéget egy speciális eszközzel nyújtja, gyorsan visszaáll az eredeti átmérőjére, és összeszorítja a beillesztett illesztést. A tetején kopott ujjú további rögzítést biztosít.
• Az acélcsövek menetes csatlakozása öntöttvas és sárgaréz szerelvényekkel készül; a szálakat len ​​(gyakran festékkel) vagy polimer anyaggal lezárják.

Fontos: a szálakon a különböző vízvezeték-kézműveket általában vízvezetékcsövekből szerelik össze - asztali lámpák, padlófények, asztalok stb. Festés után ezek a vicces rajzok meglehetősen bemutathatók.

méretek

Hadd említsünk néhány érdekes tényt a közlekedési csővezetékek átmérőjéhez képest különböző célokra.

• Mindkét értékesítő és műszaki író gyakran jelzi a csövek vízvezeték-méreteit hüvelykben. Ez egyáltalán tisztelgés a hagyományhoz: angol hüvelykben mérik a csőszálak átmérőjét. A mérési rendszerre való áttéréshez használt utasítások egyszerűek: egyszerűen szaporítsuk a méretet 25,4-tel - és a méretet milliméterben kapjuk meg.

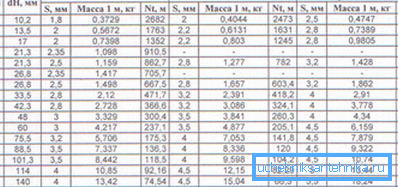

• A zavartság nem ér véget. Acélcsöveknél a fő paraméter nem a külső vagy belső átmérő, hanem a feltételes átjáró (DU). Rendszerint közel van a belső átmérőhöz, de nem egyenlő vele, és csak arra a lehetőségre utal, hogy a csővezetékek elemeinek csatlakoztatásához megfelelő méretű csőszálakat használjon.

• A műanyag vízvezetékcsövek méretei minden típusnál megjelennek a metrikus rendszerben. Rendszerint azokat a külső átmérő jelöli; a belső keresztmetszet kiszámításához ismernie kell a falvastagságot.

Milyen méretűek a fűtési és vízellátási rendszerek?

• A hidegvíz és a melegvíz ellátó bélések átmérője 15-20 mm.
• A radiátorhoz vezet - 20 - 25 mm.
• Víz- és fűtőfelületek - 25 - 32 mm.
• 40 - 65 mm - a fűtési és vízpalackozás átmérője.
• A 75 mm-es vagy annál magasabb vízvezetékeket felvonószerelvények és vízmérők beszerelésére használják, amelyek fűtést, melegvízellátást és hidegvízellátást biztosítanak a lakóházak számára.

A vízvezetékek - PVC, polipropilén, polietilén és öntöttvas - méretei a szivárgásmentesítés lehetőségére vonatkoznak.

• Az 50 mm-es vízvezetékcsövet minden készülék csatlakoztatására használják, kivéve a WC-t.

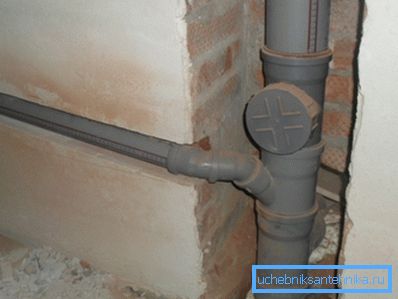

• 110 mm - a WC és a szennyvízcsatorna lefolyójának tipikus része.

• 150 vagy annál nagyobb - a kút méreteinek mérete és a csatornák között a csatornák között.

következtetés

Reméljük, hogy a meglévő megoldások némileg felületes felülvizsgálata hasznos lesz az olvasó számára. Mint mindig, a cikkben szereplő videó további tematikus információkat tartalmaz. Sok szerencsét!
