Vízvezetékek és csatornahálózatok fűtése: módszerek és
Milyen esetekben használják a vízvezetékek és szennyvízek elektromos fűtését? Milyen fűtőelemeket használhatok? Hogyan szereljük be őket helyesen?
Próbáljunk ezekre a kérdésekre válaszolni.
Fűtés esetén
Valójában a kérdésre adott válasz meglehetősen kiszámítható: kényszerített fűtésre van szükség, ahol a csövek működés közben a fagypont alatt lehűthetők.
Miért történhet ez meg?
- Biztosítani kell a vízvezetékek és a víztelenített szennyvíz felmelegítését, ha a fagyási szint alatt nem lehet őket elhelyezni.. Egy tipikus példa a permafród: az ország északi régióiban a talaj gyakran lefagy 3-5 méteren keresztül, és nem nyúlik le nyáron.

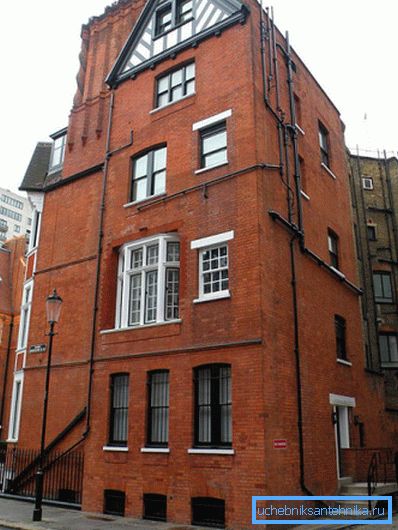

- A melegebb éghajlat, paradox módon, fűtést is biztosít. A rendkívül ritka fagyokkal járó melegebb teleken néhány esetben a kommunikáció eltemetett vagy rejtett elhelyezése egyszerűen kivitelezhetetlen. Tehát a fővárosi struktúra feletti padláson lévő szennyvízrendszer és víz sokkal könnyebb a homlokzat mentén húzni, anélkül, hogy a ház belső dekorációját elrontaná.
By the way: a hőmérséklet csökkenése 3-5 fok fagy nem vezet a fagyasztás a víz a csövek. Amint a szerző ismételten meggyőzte, a problémák az éjszakai fagyoknál kezdődnek, amelyek körülbelül 10 fokos értéket érnek el. Ennek oka a csapvíz nagy sótartalma, a fagyáspont eltolódása és a szennyvíz meleg párolgása.
műszerek
Mi lehet a fűtővíz-víz és szennyvíz?
Ellenálló kábel
A legegyszerűbb megoldás az úgynevezett ellenállókábel, szigetelt vezető állandó ellenállással. Az áram áthaladásával felszabadítja a hőteljesítményt, amely pontosan megegyezik az elfogyasztott villamos energiával.
Ez pedig a feszültség és az áramerősség terméke; az áram megegyezik azzal az eredménnyel, hogy a feszültséget a vezető teljes villamos ellenállása alapján osztják el.
Nyilvánvaló, hogy a fűtőelem hosszának egy ismert ellenállással történő beállításával könnyű elérni a szükséges hőteljesítmény elosztását minden egyes futóóra számára.
Az ellenállókábel lehet egy mag, amelyhez zárt hurkot kell elhelyezni, és erősnek kell lennie, ami egy gyűrűs csatlakozást igényel.
A megoldás legfontosabb és talán egyetlen érdeme az alacsony ár. A fő hátrány a legkisebb rugalmasság a konfiguráció kiválasztásában: a vevő kénytelen szigorúan meghatározott hosszúságú fűtőelemet használni.
Önszabályozó kábel
Ez a probléma rendkívül izgalmas megoldást jelent egy önszabályozó kábel kialakításában, keresztmetszettel több mint egy szalag.
Hogyan van egy vízvezeték-csatorna a vízvezetékekhez és csatornákhoz?
- Az egész kábel mentén futó két rézvezető csatlakozik a nulla és a fázis érintkezőkhöz.
- Közöttük van egy vezetőképes mátrix, ami egyszerűen egy olyan műanyag keverék, amelynek nagy hőtágulási együtthatója és szénpor van.
- Kívül lehet egy földelt fonat, amely védi az elektromágneses mezőt a fűtés hegesztése során.
Hogyan működik ez a rendszer?
- Amikor az áram áthaladásának köszönhetően a vezetõ mátrix táplálkozása elkezd felmelegedni.
- Ha a fűtést nem kompenzálja intenzív hűtőborda, akkor a mátrix kitágulása élesen növeli az elektromos ellenállást: a vezető részecskék eltávolítása egymástól. Ennek eredményeképpen, minél erősebb a kábelrész, a. gyengébb melegszik.
Mi a jó?
- Ez a kábel gazdaságos. Meleg időben drasztikusan csökkenti az energiafogyasztást.
- Nem félek az átfedések és a helyi túlmelegedés miatt.
- Végül a vezetõ hossza teljesen lehet - ha csak az áramfogyasztás nem haladja meg az aktuálisan hordozó erek teherbírását.
Nuance: bármilyen hosszúság esetén a kábelt el kell látni egy csatlakozóhüvellyel - egy gondosan szigetelt jumperrel. A szigetelés több hőre zsugorodó csőből áll, amelyek alatt zsugorodás előtt kis mennyiségű szilikon tömítőanyagot alkalmaznak.
Ezenkívül a kábel második vége áramvezető vezetékkel és elektromos dugóval van ellátva; a zsinór jelenlétében a csatlakozónak földelni kell.
Hogyan válasszuk ki az önszabályozó kábel optimális teljesítményét?
Teljesítménysűrűség, watt méterenként | alkalmazási körét |
10 - 16 | Legfeljebb 32 mm átmérőjű fűtővízcsövek |
24 | Fűtött csatorna átmérője 50 mm |
30 - 40 | Fűtött csatorna átmérője 110 mm |
felszerelés
Nehéz saját kezűleg szervezni a vízellátás és a szennyvízvezetékek elektromos fűtését?
A csövön kívül

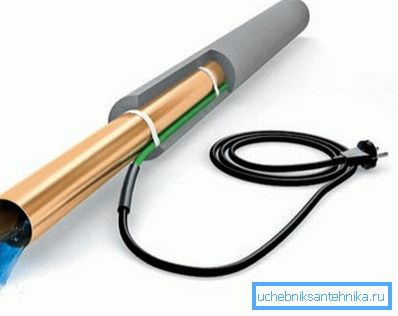

A legegyszerűbb szerelési útmutató a fűtőtestnek a cső mentén történő hőkezelésére szolgáló hőszigetelő héjba kerül. A kábel hosszirányban vagy tekercselhető.
A kábel rögzítéséhez ajánlott az alumínium szalag használata. Az ajánlás azzal a ténnyel kapcsolatos, hogy a tükröző felülete csökkenti az infravörös sugárzás következtében fellépő hőveszteséget.
Azonban: a csőhajlításnál jobb polietilén szorítók használata. Az önszabályozó kábel meglehetősen rugalmas, és amikor megpróbálja feltekerni a csőre, egyszerűen felszakítja a szalagot.
A külső stílus egyszerű, de nagy, nem célzott hőveszteséget jelent. Még a habhéjban is, az energiafogyasztás jelentős része haszontalanná válik az űrben.
A cső belsejében
A csőben lévő vízvezeték fűtése sokkal hatékonyabb, de megköveteli a kábelbevezetési pont lezárásának problémáját. E célból gumi vagy szilikon tömítéssel ellátott speciális szerelvényeket használnak: a csavaranyát meghúzva a tömítés szorosan lezárja a kábelt.
Lehetséges-e a fűtőkábel behelyezése a csatorna vagy a szeptikus tartályba?
Általában ez erősen elriaszt. Itt azonban meg kell értenünk egy finomságot.
A fűtőkábel külső hüvelye polivinil-klorid, a nagyon műanyag, amely ellenáll az agresszív közegeknek, amelyekből szennyvízcsövek készülnek. De a hő zsugorodása sokkal kevésbé ellenáll a szennyvíz agresszív környezetének, és néhány évig egyszerűen feloldódik benne.
Innen - nyilvánvaló következtetés: lehet, hogy meleg belülről és a csatorna; A kábelhüvelyeket azonban semmilyen módon nem szabad kihúzni. Ezenkívül ne felejtsük el az elzáródások lehetőségét: a kábel vagy huzal tisztítása során károsodhat a kábel.
következtetés
A fűtési módok közül melyiket kell megállítani - az olvasónak természetesen magának kell választania. Minden szükséges információ áll a rendelkezésére.
Mint általában, számos további anyag kínál majd videót ebben a cikkben. Sok szerencsét!
