A csőhajlító maga a profilcső
Amikor egy üvegházat építenek, a kerti telken dolgoznak vagy csővezetéket helyeznek el, szükségessé válik egy cső vagy egy fémszalag hajlítása bizonyos szögben. Erre a célra van egy speciális szerszám - csőhajlító. Megvásárolhatja egy boltban, vagy egy csőhajlót készít egy profilcsőhöz a saját kezével. Az ilyen eszköz képes alumíniumból, rézből és acélból készült termékek hajlítására.
faj
Az eszközmodellek különböznek az üzemeltetés elvétől:
- A legkisebb teljesítmény kéziszerszám, amely minimális átmérőjű csövet hajlít.
- A nagyobb termékekhez hidraulikus meghajtási erők szükségesek. Ezt a modellt a szakemberek használják, és lehetővé teszi számottevő munka elvégzését rövid idő alatt.

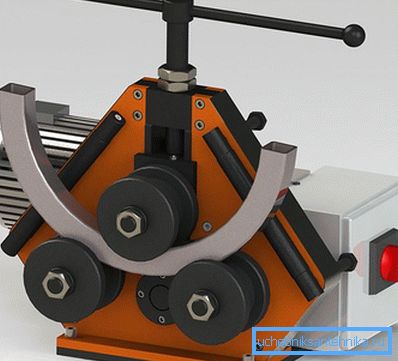

- Az elektromos hajtással ellátott csőhajlító álló és mozgatható kivitelben készül. Ezzel különböző átmérőjű csöveket hajthat meg, és a kézi modell csak egy méretben van konfigurálva. Az elektromechanikus eszköz használata pontos hajlítási szöget biztosít, és nem okoz deformációt a csőprofilban.
Impact módszerek
- Tekercselés - a cső a hajlító görgőhöz van rögzítve, amely önmagára forgatja, így egy adott szöget hoz létre.
- A legkorábbi módszer - a cső két rögzített görgőre támaszkodik, a harmadik pedig középen nyomja.
- Rolling - a design három mozgatható görgővel van ellátva egy síkban. A központi görgők tekercselik és nyomják a terméket.
- Futó - a cső rögzítve van a sablonon, és a mozgatható henger a kontúr körül forog.
A csöveket nem lehet szögben hajlítani, speciális könyvtárak vannak, amelyeknél a különböző keresztmetszetű és falvastagságú termékekre megengedett értékek jelennek meg.
Szerszámkészítés

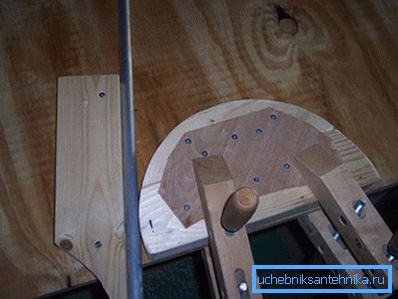

Szóval, hogyan lehet csőhajlító szerszámot készíteni? A kézi csőhajlító legegyszerűbb verziója fából készült. Olyan sablont vágnak, amely megegyezik a hajlított termék alakjával. Vastagsága kissé nagyobb, mint a cső mérete. A megbízható rögzítés biztosítása lehetővé teszi a kilyukasztott profil tompájának kivágását. A minta két ragasztott lapból áll. A munkadarabot határozottan rögzítik az asztal vagy a munkaasztal szélére. A közelben csavarozott fa lemez, amely a cső fókuszaként szolgál.
Az alumínium vagy vékonyfalú acél profilozott cső hajlítási folyamata az alábbiak szerint történik: a termék vége a sablon és az ütköző közötti résbe illeszkedik, az ellenkező részen, és óvatosan meghajlik. A cső a fa sablon végén található. A kisebb erőfeszítés érdekében fémrudat helyezhet a termékbe, vagy tegyen egy nagyobb csövet. Ezzel elvégezheti az üvegház ívét. A hosszú cső befogadására a sablont egy nyílt térben, például falra vagy kerítésre telepítik.

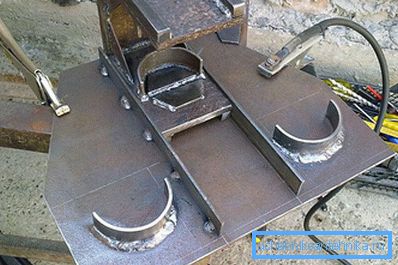

Ugyanezen elv szerint a kivitel fém horogokból áll. Alapjában véve a szükséges sugarat rajzoljuk, és a részleteket a vonal mentén csomagoljuk. Pozíciójuk megváltoztatható a különböző csőhajlító átmérőkkel.
Kézi hajlító gép

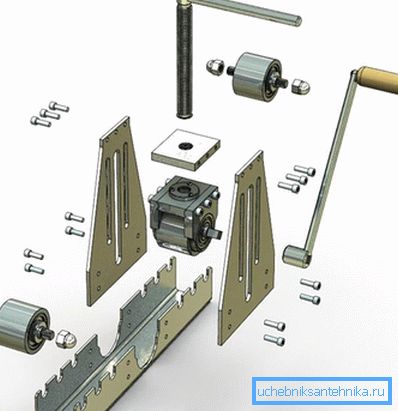

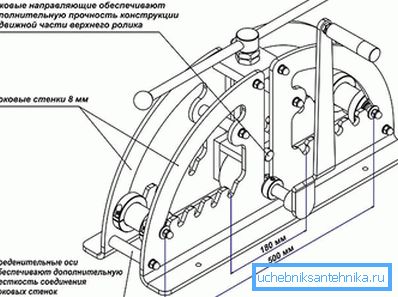

Kézi csőhajlítás készítéséhez a rajzokat (vagy rajzoljon), és készítsd el a szükséges részeket. A csőhajlító kialakítása a cső fokozatos hajlítását biztosítja. Ezt a készüléket szakemberek használják annak érdekében, hogy a termék ne deformálódjon.
A gép keretét lehet fém vagy fából készíteni. Könnyebb a fa részekkel együtt dolgozni, de gyorsan elhasználódnak, és alacsonyabb termelékenységgel rendelkeznek. Öngyártott modellek, amelyekben a cső húzása a középső nyomóhenger forgatásával történik, de könnyebb a gépet az egyik görgő görgőzésével végrehajtani. Ha egy lánc meghajtót szerelnek fel egy ilyen kialakításra, akkor a hatékonyság növekedni fog. Az egyszerű tervezéshez a következőkre lesz szükség:
- Erős fém alap, amely sík felületre van rögzítve.
- 4 téglalap alakú tányér van, amelyek lyukakat fúrnak a tengelyek rögzítésére.
- A csavaros rögzítőlemezeket az alaphoz csatlakoztatják.
- A megfelelő átmérőjű hengereket be kell illeszteni a kész hornyokba. A tengelyek csapokkal és anyákkal vannak ellátva.
- A cső deformálására szolgáló rögzítőtengely kialakítása négy alakú csőből és felülről hegesztett lemezből áll.
- A lemezen lyuk van a csavar felszereléséhez, amellyel a központi tengelyt megnyomják és felemelik.
- A fő tengely rögzítéséhez U-alakú részre van szükség, amely a rackek közé kerül. Az oldalrészeiben vannak lyukak a tengely rögzítéséhez, és csavar van a felső lemezhez rögzítve.
- A csőhengerléshez fogantyú az egyik alsó tengelyhez van rögzítve.
Számos lehetőség van a csőhajlítók előállítására, ezek a végrehajtás összetettségére jellemzőek. A videó segít a bonyolult munka elvégzésének árnyalatainak kezelésében. Ha nem rendelkezik hegesztőgépével és készségeivel, hogy összetett eszközökkel dolgozhasson, egyszerű sablonlemezt készíthet.
videó
Tekintse meg a videókat, amelyek bemutatják, hogyan készítsék el a legegyszerűbb bendőket:
