A kazán csatlakoztatása a vízellátáshoz: szerelési ábra

Annak érdekében, hogy a ház pihenőhely legyen, fontos, hogy az életkörülmények elég kényelmesek legyenek. Szinte lehetetlen forró víz nélkül, ami lehetővé teszi a személyes higiéniát és az általános tisztaság fenntartását. A gázoszlop beszerzése mindig nagyszerű megoldás, de egyes területeken egyszerűen lehetetlen telepíteni.

Az elv egy, de sokféle vízmelegítő létezik.

A kazán a forró víz melegítésére és megőrzésére szolgál. Hőforrások lehetnek különböző elemek. Minden fűtőtest két fő típusra osztható:

1. Egy tárolótartállyal.
2. Flow.

Az első kialakítása a kapacitás jelenlétére vonatkozott. Különböző hangerő lehet. Annak érdekében, hogy a hőmérséklet ne csökkenjen hosszú ideig, a belső tartály és a külső panel között van szigetelés. Általában poliuretánhabból készül. Minél nagyobb a vastagsága, annál hosszabb ideig forró a víz. A második típus azonnali melegvízhez készült. Kis mérete kisebb, és a kialakítás nagyobb teljesítményű fűtőelemeket biztosít, amelyek gyors hőátadást biztosítanak. Rendszerint mind az első, mind a második esetben a felhasználónak lehetősége van beállítani a kívánt hőmérsékletet. A termosztát vezérlés elektronikus és mechanikus lehet. Ez nem befolyásolja a teljesítményt, csak a kényelmet, a végső költséget és a későbbi javítások költségeit.

Minden tároló kazán van osztva:

• közvetlen fűtés;
• közvetett fűtés;
• kombinált.

Az első esetben a tartály belsejében van egy fűtőelem, amely biztosítja a folyadék melegítését. Néhány modell két vagy több. Ezek váltakozva vagy egyidejűleg kapcsolhatók be a rendkívül gyors bemelegítés érdekében. A hideg vizet a fúvókán keresztül biztosítják, amely általában alul található. Az ürítés a kijáraton keresztül történik, amely közel van, de a tartály belsejében hosszabb, és majdnem felfelé ér, ahol a forró víz felemelkedik.

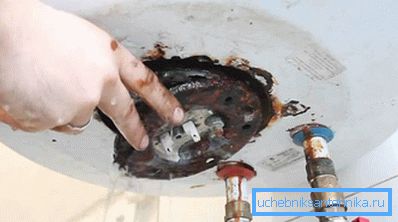

A fűtőelem közelében magnézium anód van. Ez egy kicsi fémrúd, amely megakadályozza a falak falvastagságát. Ennek a megoldásnak az előnyei a könnyű telepítés, valamint a telepítés koordinálásának szükségessége különböző szolgáltatásokkal. A tartályok vízszintes és függőleges helyzetben is lehetnek.

A közvetett fűtőkazánok rendszerint beépítésre kerülnek a fűtési rendszerbe, vagy a napkollektoros rendszerekkel együtt működnek (speciális panelek, a hűtőfolyadék, amely napenergiával fűthető). Szerkezetileg pontosan ugyanaz a tartály, mint az első típus, de a szigetelés általában nagyobb vastagságú. Ezen kívül hiányzik a TEN. A fűtést egy tekercsnek köszönhetően végezzük, amelyen keresztül a fűtési körbe vagy egy másik rendszerbe jutunk. Mind a falra, mind a padlóra szerelhető (nagy kapacitású tartályoknál).

A kialakításnak van egy speciális ellenőrzőablaka, amely lehetővé teszi a karbantartás elvégzését. A beömlés és a kifúvás mellett két további lehet. Céljuk - az újrahasznosítási rendszer megszervezése. Egy külön áramkör jön létre, amelyen keresztül a tartályból származó forró víz folyamatosan mozog. Erre azért van szükség, hogy biztosítani lehessen a meghajtóban lévő folyadékrétegek állandó keveredését, valamint hogy kompenzálja az összecsukható rendszerek távolságát. Bizonyos esetekben, amíg a víz el nem éri, a legtöbb benne marad a rendszerben, vagy elveszti eredeti hőmérsékletét. Jellemzően a gyártó felállította a fűtőberendezés telepítésének lehetőségét, amely ezt az alfajat az alábbiakban leírt módon alakítja át. Ezen megoldás előnye a fűtési rendszer hatékonyságának maximális kihasználása.

A mínuszok közül megemlíthetjük a telepítés bonyolultságát, valamint azt, hogy a nyári időszakban nem használhatunk további fűtőtestet.

Kombinált rendszerek kombinálják a fenti két lehetőség közül a legjobbat. Van egy tekercs a közvetett fűtéshez és fűtőelemekhez. Ez utóbbi akkor aktiválható, ha a fűtőkör teljesítménye nem elegendő, vagy nyáron, amikor egyáltalán nincs fűtés. Az ilyen rendszerek hátrányai meglehetősen bonyolult beállítási és néhány szeszélyes a karbantartás során. Továbbá, meg kell találnia a megfelelő helyet, mert a méretek nagyszerűek.

Tipp Bizonyos típusú közvetett fűtőberendezéseknél több tekercs van. Mindkettő lehetővé teszi több rendszer összekapcsolását a hő felszabadítására, vagy egyiküket úgy tervezték, hogy futó melegvizet használjon.

Mit válasszon

Ha nehézséget okoz a választás, akkor a következő pontokat kell elemeznie:

• Hol van a fűtőtest telepítése? Ha egy fűtőtestet vásárolnak egy olyan magánházhoz, amelyben autonóm fűtési rendszer van, akkor indokolt egy közvetett fűtőkazán megvásárlására gondolni. Könnyebb megtalálni egy külön telepítési helyet. A kötetet csak az elkülönített hely korlátozza. Ugyanakkor egy készülék elég lesz ahhoz, hogy minden víz pontot biztosítson. Kis helyiségekben, ahol a helyiség korlátozott, és csak egy fürdőszoba nélküli zuhanyzófülke van, érdemes gondolkodni egy áramlási fűtéssel. Nem igényel sok helyet és gyors fűtést biztosít. Más esetekben megfelelő elektromos tároló kazán.
• Hány ember él ugyanabban a házban? Ettől függ a készülék teljesítménye és mennyisége. Ne gondold, hogy minél nagyobb a kapacitás, annál jobb a végfelhasználó számára. Valójában ez a megközelítés irracionális hulladékot eredményezhet az elektromos energia területén. Végül is csak 50 literes, 200 fűthető, egy lakos számára elegendő 30 literes tartály. Ez a mennyiség elég ahhoz, hogy kényelmesen zuhanyozhasson, mossa le az edényeket, és reggel mossa le. A 2 és 3 ember közötti családnak 50-80 literes készülékre van szüksége. Ebben az esetben mindenki képes lesz zuhanyozni egy kis intervallummal. A konyhai igényekhez elegendő melegvíz van stb. Ha 4 vagy több ember van, akkor egy 100 vagy több literes tartály felé kell néznie.
• Milyen célokra fogják használni az eszközt főleg? Bizonyos esetekben célszerű meghatározni a forró víz fogyasztási területeit. Például a leggyakrabban meleg vizet használnak az edények mosásához és mosásához. Ebből a célból egy kis kapacitású, 10-20 literes kazánt helyezhet el, és egy nagyobb fűtőberendezést is tartalmazhat olyan esetekben, amikor zuhanyozni vagy fürdeni kell. Az elsőekhez speciális típusú, felső csatlakozásokat fejlesztettek ki, amelyek közvetlenül a mosogató alá vannak szerelve, és nem igényelnek sok helyet.
• Van önálló fűtési rendszer? Ha nem, akkor az elektromos fűtőelemek oldalán kell néznie. Kivéve, ha van egy külön helioszisztéma.
• Mi az elektromos vezetékezés feltétele? Ez egy fontos tényező, amely befolyásolhatja a TENA teljesítményének kiválasztását. Leggyakrabban a konstrukció 1,5 kW teljesítményű elektromos fűtőberendezéseket biztosít nagy mennyiségben? 2 2,5 kW. A 3 kW-os és annál nagyobb fogyasztók esetében külön ellátásra van szükség. Továbbá ügyeljen arra, hogy gondoskodjon a földelés jelenlétéről.
• Megállják-e a falak a tervezett terhelést? A 80 literes kazán súlya legfeljebb 20 kg, ami azt jelenti, hogy ha vízzel tölti meg, akkor súlya 100 kg vagy több. Laza építőanyagok esetén ez elviselhetetlen teher. Ilyen esetekben előfordulhat, hogy telepíteni kell a hardveren keresztül, vagy telepíteni kell egy speciális fémlemezt, amely elosztja a terhet.

Tipp Ezenkívül a választásnál figyelembe kell venni a szerkezet konfigurációját is A kazánnak nem kell hengeresnek lennie, mint régen. A modern megoldásoknak olyan Slim opciói is vannak, amelyekben az átmérő a lehető legkisebbre csökken. Ezen kívül vannak téglalap alakú eszközök. Pontosabban több kisebb hengeres tartály helyezkedik el belülről, de a külső héj eltérő alakú. Az ilyen termékekhez könnyebb választani egy helyet a telepítéshez, ők is kevesebb helyet foglalnak el.

Az elektromos fűtőberendezések szintén eltérőek lehetnek. A leggyakoribb a használati melegvíz - cső elektromos fűtő. Vízzel közvetlenül érintkezik, mint egy kazán. Ehhez az opcióhoz földelésre van szükség, hogy kiküszöböljék az összes kóbor áramot. A fokozatosabb a száraz fűtőelem. Ebben az esetben speciális tartályok, amelyekbe be van helyezve egy fűtőberendezés, be vannak ágyazva a vízoszlopba. A hőmérsékletet nem közvetlenül, hanem a közvetítőn keresztül továbbítja. Ez a megoldás ésszerűbb a javításra való alkalmasság szempontjából, mivel ne vegye le a tartályt, ürítse ki és vegye le az alsó fedelet. Ez elég lesz ahhoz, hogy hozzáférjen a fűtőkhöz.

Felkészülés a szerelésre

Mielőtt elkezdené a munkát, elő kell készíteni egy eszközt:

• ütni;
• fúró átmérő szükséges
• tüskék és horogok;
• keresztmetszetű kábel;
• rulett kerék;
• drill;
• 2 állítható gomb;
• építési szint.

A szükséges szerelvények az adott típusú csövek típusától függenek, ezt később tárgyaljuk. Döntse el a telepítési helyszínen. Jobb, ha egyszerűen ellátja a villamos energiát, és akkor is jó, ha a vízelosztás közel van, így kevésbé lesz veszteség a forrástól a keverőig. Ha a külső tartály hagyományos acélból készül, akkor a helyiségnek nem kell állandó magas páratartalma, mert Ez korrózióhoz vezet. Kívánatos a pozitív belső hőmérséklet fenntartása. Ellenkező esetben biztosítani kell, hogy a rendszer biztosítsa a fagyás elleni védelmet, amely automatikusan bekapcsolja a fűtőelemet, figyelembe véve a környező körülményeket. Szükség van továbbá a falak állapotának elemzésére, amint azt a fentiekben leírtuk, és további csíkok beszerzésére.

Tipp A kazán csatlakoztatásához szükséges elektromos áramkörnek feltétlenül tartalmaznia kell egy biztonsági eszközt. Megkapja a legkisebb szivárgást, és időben leállítja az áramlást, ami megakadályozza a felhasználó legyőzését.

Általános pillanatok

Függetlenül attól, hogy melyik csővel kell ellátnia az oldalsávot, van néhány alapvető pont, amelyet minden helyzetben figyelembe kell venni.

• Bármely művelet megkezdése előtt az áramlás az elárasztás megakadályozására blokkolódik. Általában a szelep a vízmérő előtt helyezkedik el.

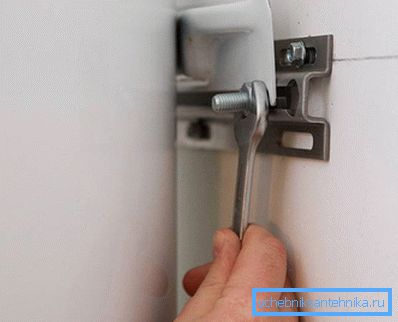

• Ha a fűtőtest falra van szerelve, akkor két furatot fúrnak egy perforátorral. A központok közötti helyes távolság kiszámításához először mérni kell azt a kazánra hegesztett lemezen. Ezután a címkéket áthelyezik a falra, és az épület szintjén keresztül egy síkba igazítják. A lyukakba beillesztik a tüskéket, és a horgokat csavarták vagy horgonyt csavarták, és a horog azonnal beillesztésre került. A tartályt felfüggesztették, figyelembe kell venni, hogy a falhoz való távolság ne legyen túl nagy, mert akkor a kötőelemek terhelése magasabb lesz. A szintnek szinttel kell rendelkeznie egy függőleges síkban. Ez egy állítható állvánnyal érhető el, amely általában a kialakításban vagy a burkolatokban van.
• Mindenekelőtt egy levehető amerikai típusú csatlakozót szerelnek a kazáncsövekre. Ez azért fontos, mert az egység karbantartása során sokkal könnyebb leválasztani a rendszert.
• Ezután szereljen fel golyóscsapokat. Nem lehet egyedi tárgyakat vásárolni, mert Vannak zárszerkezetek az amerikaiakkal.
• A hidegvízellátáshoz visszacsapó szelepet szerelnek be, amely megakadályozza a kiáramlást, amikor a folyadék eltűnik a teljes rendszerben, a robbantó szelep biztosítja, hogy a felesleget felmelegedés és tágulás közben szabaduljon fel.
• Van egy másik kapcsolat lehetőség. A csőrendszerben a hideg víz az első seb tee. A vízkivezetés csapja az egyik ághoz kapcsolódik. A második - egy robbanó szelep és egy másik csap, amely átfedi a teljes áramlást.
• Csatlakoztasson egy tömlőt a felesleges víz elvezetéséhez.
• Minden menetes csatlakozás vontató vagy teflon szalaggal van lezárva.

Tipp Ha ismert, hogy a rendszerben túlnyomás uralkodik, amely nagyobb, mint amit a kazán képes ellenállni, akkor a visszacsapó szelepen kívül védőművet is be kell szerelnie. Feladata lesz az elfogadható értékek nyomásának normalizálása.

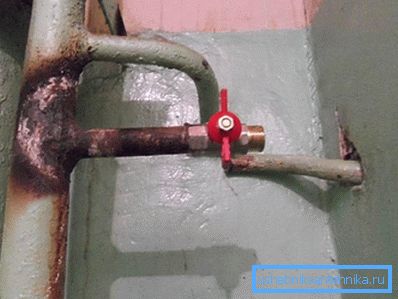

Csatlakozás fémcsövekhez

A régi házban általában fémcsövek vezetékeit használják. A velük való összekapcsolás bizonyos értelemben zavaró, de nem különösebben nehéz. Ha nem tud csatlakozni a konnektorhoz, akkor a legfontosabb elem, amire szükség lesz, nyereg. Ez egy gumi tömítéssel ellátott fémkupak, amely összeköttetést biztosít az ellátó- és kipufogórendszerrel. Szükség van a speciális csövek kiválasztására, és a menetes csatlakozásnak bekapcsolva kell lennie? ".

• Meghatározta a legmegfelelőbb helyet a tie-inek megvalósításához.
• Festéket tisztít a kötés szélességéig.
• A nyereg felső részét a csőre kell felhúzni és a lyukat feltüntetni.
• Ezután meg kell fúrni egy lyukat a megjelölt címkén.
• Ugyanezeket a műveleteket végzik a csőre, amelyen keresztül a forró víz kiürül.
• Az előkészített helyen ápolóknak. Fontos, hogy gondosan telepítse a gumitömlőket, hogy elkerülje a szivárgásokat a jövőben. Az alsó rész csavarokkal van rögzítve és biztonságosan rögzítve.
• A végső lépés az összekötő és a kazán csatlakoztatása a kiegészítő berendezéssel. Ehhez jobb rugalmas rozsdamentes acél tömlőt használni.

Tipp Egy másik lehetőség nem lenne a tie-in használata, hanem a tee használatával. Ehhez a csiszoló segítségével a cső egy kis részét levágják. Egy szálat két oldalról vágunk egy mérő segítségével, egy pólót szerelünk fel, és egy rugalmas tömlővel csatlakozunk.

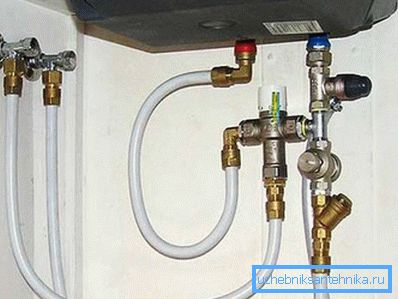

Csatlakozás fémplasztikus csőhöz

Ezen munkák elvégzéséhez két póló szükséges egy fém-műanyag csőhöz. Ha összekapcsolják őket egy kazánt tervezett rugalmas tömlő, akkor meg kell venni, hogy átmenet egy szál?”, Ha az ellátási tervezik, hogy ugyanazt a csöveket, majd vele, hogy ki 16 mm. Ezen kívül meg kell vásárolnia egy átmeneti műanyag csövek a menetes csatlakozáson.

• Válasszon ki egy helyet a tie-inek végrehajtásához.
• A pólus méretének megfelelően van jelölve, a csőnek a csatlakozásokba kerülő része mínuszával.
• A speciális ollók segítségével kivágnak egy kis területet.
• Csavarja le a csavaranyákat a pólusról, és a rögzítőgyűrűkkel együtt két fúvókára van szerelve. Ez fontos, mert most már lehetetlen.
• A két oldalon lévő csövek speciális eszközzel vannak felhúzva. Ehhez egy szokásos csavarhúzót is használhat.
• Beillesztett póló. A csövek leereszkednek. Két gyűrű van eltolva, majd mindegyik csavarkulccsal csavart anyacsavarokkal.
• Ha a póló menetes csatlakozással rendelkezik, akkor a csatlakozás rugalmas tömlők használatával történik, mint az első verzióban.
• Ha az ellátást csővezetékkel tervezik, akkor két szegmens lesz elvágva, amelynek mérete megegyezik a pólus és az adapter közötti távolsággal.
• Az adaptereket golyóscsapokra szerelik fel.
• A csőszakaszok pólók és adapterek.

Tipp A szerelvényeket fém-műanyag csövekhez is használják, amelyeket nyomás alatt kell tartani. Ebben az esetben a műveletek sorrendje megegyezik, de a krimpelésre is szüksége lesz.

Csatlakozás polipropilén csövekhez

Továbbá szükség van egy forrasztópáka műanyag csövekhez, speciális olló, két tee, két adapter a szerelvény (MPH vagy MRI, minden bude attól függ, hogy szálak vannak telepítve szelepek és biztonsági szelepek), valamint a sarkok - számuk attól függ, a konfigurációs összetettség vízellátás.

• Válasszon ki egy kapcsolódási helyet.
• A csövet a póló szélességének mínusz 2 cm-re vágják, és mindegyik oldalon kb. 1 cm-t raknak bele a pólóba.
• Forrasztópáka segítségével a csövet és a fittinget felmelegítik, majd összekötik. Az artikuláció után nem lehet csavarodni, mert gyengén feszülni fog.
• Csővezetékek és sarkok segítségével a béléscsövet a kazáncsövekre helyezzük.
• A végén forrasztott csatlakozás fém menet.
• Minden biztonságosan csatlakoztatva és meghúzva.

Tipp Nos, ha a kazán elé kerül telepítésre több flakonok a finom szűrő és a sót szűrők - puhítja és csökkenti a víztartalmát betétek gyűlhet össze a falak és a fűtőelem.

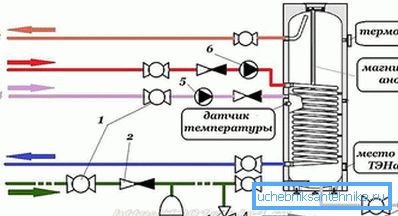

Közvetett vízmelegítő

A csövek ellátási rendszere ugyanaz lesz, mint az elektromos kivitelnél. De van némi árnyalat a fűtési rendszer kontúrjának megfelelő megszervezésében.

Az első rendszer magában foglalja a zárószerkezet 3 fordulattal való összekapcsolását. A lényeg az, hogy a termosztát hőmérséklete kisebb, mint a kazán termosztátján. A fűtőtestből érkező víz a fűtési rendszerbe kerül. Amint a kazánban lévő víz előre meghatározott hőmérsékletre melegszik, a szelep leállítja az áramlást a fűtésre és vízbe engedik a tartályba. Így a használati melegvíz egység prioritást kap.

A második a két szivattyú kényszerforgatásának jelenlétét jelenti. Az egyik, mint rendesen, a fűtési rendszer visszatérő csövén található, a második pedig a visszatérő csőben van, de már a kazán tekercsből. Munkájukat termosztát vezérli. Amint a hőmérséklet csökken, a tároló szivattyú elindul, és az, amelyik az egész fűtőkör köré kering, kikapcsol, és fordítva.

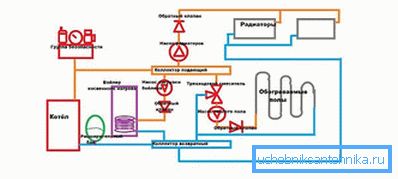

A harmadik módszer akkor hasznos, ha a ház radiális fűtési rendszerrel rendelkezik. Van egy kollektor, amelyből a forró víz a kazánból mind a forró padlóra, mind a radiátorokra áramlik. Ebben a rendszerben a hidraulikus nyílokat kell felszerelni. Ez kompenzálja a nyomáskülönbséget, amely az egyes áramkörökhöz tartozó több szivattyú működése miatt fennáll.
