A szennyvízmérők felszerelése

A lakóépületek műszaki kommunikációval történő ellátásának fontos eleme az élet kényelmének növelése. Egyéni házban élnek, amelyet a gazdasági igények nagy vízfogyasztása különböztet meg anélkül, hogy később hasznosítanák: a kertet, a kertet, az emberek és az állatok vízfogyasztását stb. Annak érdekében, hogy az elfogyasztott víz szennyvízzel kapcsolatos szolgáltatásait ne fizesse, szennyvízmérők telepítése szükséges. A mérőműszer azt fogja mutatni, hogy a valóságban sokkal kevesebb víz jut be a csatornába, mint belépni a házba.

A szennyvízáramlásmérő egy olyan csúcstechnológiai eszköz, amely az elektronikai alkatrészek tervezésénél fogva biztosítja a mérések pontosságát és megbízhatóságát. A műszeralap és a műszeregységek kialakítása lehetővé teszi a kémiailag agresszív környezetben történő munkavégzést, a megbízhatóság megbízhatóságának és pontosságának elvesztése nélkül.

Hogyan működnek?

A szennyvízmérők az alábbi típusúak, attól függően, hogy melyik működési elv működik:

• ultrahang;
• elektromágneses;
• kar-inga.

A mérési módszer szerint a szennyvízmérő eszközök kétféleképpen vannak felosztva:

• A csővezeték áramlásának számítása. A szennyvíz mennyiségét a csatorna méretétől függően határozzák meg.
• Az áramlási sebesség számítása az elfolyó vízmennyiséggel együtt a csőben. Az elfolyó mennyiséget a "terület-sebesség" elv szerint határozzák meg.

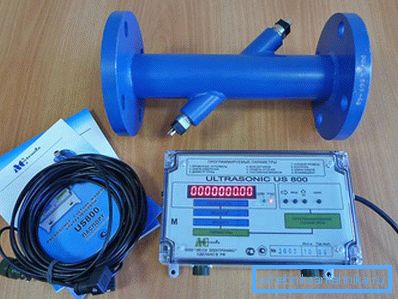

Ultrahangos számlálók

Nagy pontosságú készülékek a folyékony szennyvíz mennyiségének mérésére. A méréseket szenzorok segítségével végzik, négyzetes sebességű módszerrel, amely könnyen telepíthető a kollektorba. Nyitott csatornákban, önáramlást biztosító rendszerek, nem nyomásos csővezetékek, az ipar területén kereskedelmi számvitelhez. A hidrosztatikus érzékelőkkel történő szerelésekor a kisülési mennyiségek ellenőrzése mellett a csatornahálózat kitöltését figyelemmel kísérjük.

A telepítést csővezetéken vagy csatornákon végzik további építési munkálatok nélkül.

Az ultrahangos érzékelők működése az ultrahangos oszcillációk áthaladásának időbeli különbségének mérésén alapul a folyadék áramlásának irányában és szemben. Szenzorok (piezoelektromos átalakítók) vannak felszerelve a mérőszakaszon, amelyek kezdeményezik ezen impulzusok gerjesztését.

Az ultrahangos érzékelő az áramlási szelvényhez képest szögben van felszerelve. A sebességet egy vagy két ultrahang rezgéssel lehet mérni. Az érzékelők egymás után dolgoznak, először emitterként, majd vevőként. A folyadékmozgás megváltoztatja a jelek teljes terjedésének idejét az áramlás mentén és ellene. A kapott jelek alapján meghatározzák a csővezetékben lévő szennyvíz sebességét és térfogatát.

Az ilyen típusú készülékek előnyei sokoldalúságuk, a 9 m-es átmérőjű geometriai csővezetékek beépítésének lehetősége. A mérések bármilyen irányú áramlásnál jelentkeznek. Nem szükséges kiegészítő kút vagy mérőkamra építése az eszköz telepítéséhez.

Az eszközök hátrányai közé tartozik az érzékelők állandó tisztításának szükségessége. Az effluens heterogenitása, a buborékok, a szuszpenziók jelenléte csökkenti a mutatók megbízhatóságát. A mérési hiba eléri az 5% -ot.

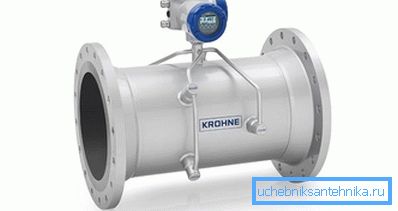

Elektromágneses elv

Ezek egyszerű, de megbízható eszközök a szennyvíz mennyiségének mérésére, beleértve a kezeletleneket is. A gravitációs és a szennyvízcsatorna-rendszereken kell alkalmazni, feltéve, hogy a nyomócsöves nyomás ne haladja meg a 40 bar-ot.

Az áramlásmérők működési elve az elektromotoros erő (EMF) mérésén alapul, amely mesterséges mágneses mezőn áthaladó szennyvízben történik. Az áramlási sebesség közvetlenül arányos a létrejövő emf-rel, amelyet a kijelző eszközvezérlőjéhez táplált jelnek alakítanak át. A hulladékmennyiség mérése csak akkor lehetséges, ha elektromos áramot vezetnek, mivel az eszközök hatása Faraday törvényén (mágneses indukció) alapul. A mágneses mezőn áthaladó folyadék mozgó magként működik. Elektromos áramot indít, attól függően, hogy milyen sebességgel áramlik a szennyvíz.

Az elektromágneses készülékek előnye sokoldalúsága, lehetővé teszik bármilyen típusú folyékony hulladékok áramlásának mérését, beleértve a kezeletlen csatornákat is. A készülékek következetesen magas pontosságú adatokat mutatnak, az öntisztító elektródák rendelkezésre állásának függvényében.

Tipp A hátrányok közé tartozik az instabil működés erős elektromágneses interferencia jelenlétében. Az áramlásmérők költsége a cső vagy a csatorna átmérőjétől függ, mivel az elsődleges átalakító teljesítményének mindig teljes fúrással kell rendelkeznie.

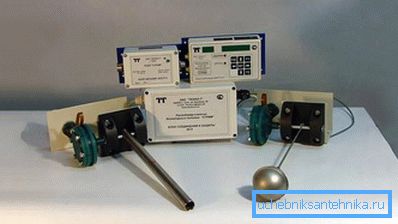

Lever-Pendulum mérési készlet

A készülékek köre - szabadon folyó nyitott és zárt csatornacsatornák. Az üzemeltetés elve a szint és az átlagos áramlási sebesség mérése. A méréseket folyamatosan végezzük. A csatorna méretei, az áramlási érték aktuális értékével kapcsolatos információk lehetővé teszik az effluens keresztirányú keresztmetszetének aktuális értékének kiszámítását. A szennyvíz mennyisége a szennyvízmennyiség mérési egységenkénti áramlásának eredménye. A készülék teljesítményét az áramlási keresztmetszet terméke határozza meg sebességével.

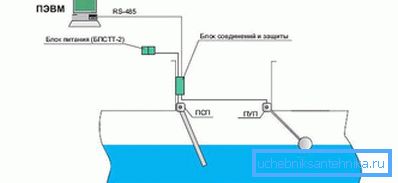

A készülék olyan eszköz, amelynek tengelyen rögzített karja van, amelyen gömbölyű úszó mereven csatlakozik. A fogantyú másik végén a kart eltolódási szögének érzékelője van a függőlegeshez képest a vízszintes vonalhoz képest. Állomány hiányában a kar függőleges helyzetben van. A kifolyó úszó jelenléte esetén emelkedik vagy esik, megváltoztatva a dőlésszöget a kifolyó vízmennyiség függvényében. A dőlésszög jelzésein keresztül a szennyvíz szintje határozza meg.

A másik csomópont által használt sebesség, azaz a rozsdamentes acél forgó pengéjének mérése. A penge a tengelyre rögzítve van. A penge egyik vége szabadon folyékony hulladékba kerül. Az érzékelő tengelyén rögzített, amely az átáramlás erejétől függően mutatja az átfolyási sebességet a penge elhajlásának szögében.

Ezek az eszközök nagy pontosságot biztosítanak a szennyvíz elszámolásának mért paramétereihez, tekintet nélkül a szennyező anyagok jelenlétére a csőben és más tényezőkben.

Mielőtt kiválasztaná a modell áramlásmérőjét, tudnia kell, hogy milyen követelményeket szabnak ki a csatornarendszerre és milyen típusú vízvezetékeket használnak.

A csatornahálózatok nyílt és zárt részekre oszthatók. A zárt hálózatok nyomás és nem nyomás alatt vannak osztva. Ingyenes áramlási és nyitott csatornákhoz. A nyomás a nyomáscsatornákon áthalad a szivattyúk hatása alatt, szabadon áramló és a csővezeték lejtése miatt is nyitott gravitációval.

A nyomásvezetékek méréséhez használjon szenzoros eszközöket. Az elektromágneses vagy ultrahangos áramlásmérőket a szennyvíz becsült költségeinek elszámolása alapján választják ki.

Nehezebb feladat a gravitációs csővezetékek szennyvízkezelésének megállapítása. A nyílt vagy zárt csatornákat a gravitáció gravitációs hatása alatt kis sebességgel mozgó szennyvíz mozgása jellemzi.

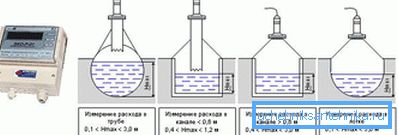

Az olyan készülékek, amelyek csak a folyadék szintjét mérik, jelzik az effluens térfogatának további kiszámítását, figyelembe véve a csatornaszakaszokat. Nyitott csatornákhoz használja a kar-inga áramlásmérőket.

Pontosabb eredményeket adnak a második típusú eszközök, a négyzet-sebességes elv alapján. A szabad áramlási csatornákban a folyadékszint nem állandó. Egy magánházban a lefolyó időszakosan megtörténhet, ahol a lefolyó az idő nagy részében kiürül, ezért az áramlási területről és annak sebességéről egy adott időtartam alatt adatokat használnak.

Az ultrahangos és elektromágneses áramlásmérőket használják a sebesség mérésére nem nyomású zárt csatornákban. A csővezeték átmérőjétől függően egyedi modelleket választanak ki.

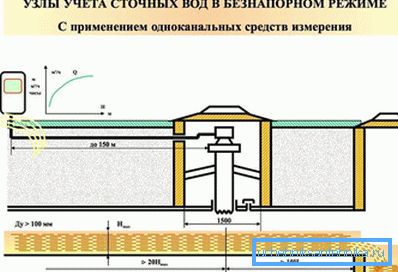

Szennyvízmérő állomás

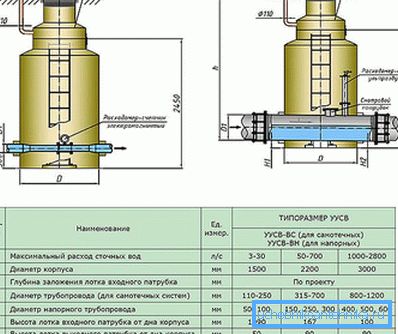

A szennyvízmérő állomás a szennyvíz, a kút, a mérőeszközök elhelyezése és karbantartása, valamint a cső hosszának mérésére szolgáló kombinációja. A mérőműszerek egy primer transzducer (szenzor) és egy másodlagos jelátalakítóból állnak, amelyben a mért adatok feldolgozása, tárolása és megjelenítése történik. A kút speciálisan a csővezeték ezen szakaszában készült. A csővezetéknek egyenesen kell lennie a lefolyási mérési szegmensben.

Az áramlásmérő típusának kiválasztása előtt fel kell mérni a mérőberendezés telepítésének szükségességét és megvalósíthatóságát, valamint a készülék felszerelésének helyét.

Amikor egy mérőegységet építenek egy épületben, akkor a helyet a közös szennyvíz rendszerhez való csatlakozási pontra kell választani.

Mérőműszer kiválasztásakor a készüléknek fel kell jegyeznie a hulladékáram értékét a csővezeték jelenlegi átmérőjének teljes tartományában. A mérések pontosságának magasnak kell lennie, a hiba megengedett legfeljebb 5%. A számviteli rendszernek minden információt fel kell gyűjtenie, információt kell szolgáltatnia a teljes halmozott mennyiségről, a mérési időszakokról és a leállásról. Az áramlásmérő tápfeszültségét meg kell szakítani egy tartalék áramforrással.

A csővezeték szakasznak, ahol a mérőberendezés telepítve van, egyértelműnek kell lennie. Az áramlásmérőt az egyedi csatornahálózat legalacsonyabb részén kell elhelyezni, ahol a csővezeték maximális feltöltése található.

Minden oldalon egy olyan projektre van szükség, amely megegyezik a csatornahálózatot kiszolgáló szervezeti egységekkel és szervezetekkel. Miután megkapta az összes engedélyt, és a projekt előfizetési szolgáltatásra vonatkozó szerződés.

videó

Ultrahangos szennyvízáramlásmérő működés közben:
