Fémcsövek szerelése

A ház építészeti mérnöki rendszereit gyakran maguk a tulajdonosok végzik. A telepítéshez olyan anyagot választanak ki, amely könnyen összekapcsolható egy közös csővezetékkel. Fémcsövek - egy közös lehetőség egy vízvezeték-rendszer létrehozására egy magánházban vagy egy lakásban. A tervezési jellemzőknek köszönhetően rugalmasak és tartósak, miközben megtartják az adott formát. Ebben a cikkben megmagyarázzuk, hogyan kell a fém-műanyag csöveket a saját kezével felszerelni.

Jellemzők és tulajdonságok

A fém-műanyag csöveket az egyik formatervezésű két anyag sikeres kombinációja különbözteti meg, külső rétegük tartós védő polietilénből készült, a belső rész élelmiszer-minőségű polietilén, amely biztosítja az ivóvíz biztonságát, és a ragasztótömítések között egy alumínium réteget is megtartanak. A fémkomponens szükséges a műanyag bõvítésének kompenzálásához a fûtés során és a csövek szilárdságának biztosításához. A tervezés meghatározta a termékek használatának tulajdonságait és alkalmazási körét. A fémcsövek vízvezetékezése - felhasználásuk legnépszerűbb verziója, ráadásul az anyag fűtésre és padlófűtésre alkalmas, a konyhában és a fürdőszobában van felszerelve. A termék előnyei közül:

1. Nagy ellenállóképesség a korrózió és a kémiai támadás ellen.
2. A szerelés egyszerűsége és a javítás lehetősége menetes csatlakozással.
3. A csöveken belül nincs lerakódás.
4. Az a képesség, hogy fenntartsanak egy adott alakot.
5. Megfizethető költség.
6. Hosszú élettartam.

A termékek átmérője 16-53 mm, de a leginkább igényelt csövek O 16 és 20 mm, és a szerelvényeknek maguknak a méretnek kell lenniük olcsóbbnak, mint a többi méretnek. A csövek hosszú hosszúságú tekercsekben állnak rendelkezésre, így bármilyen hosszúságot vághat. A csövek üzemi hőmérséklete 0 és +95 ° C között van. A termékek megjelölésekor feltüntetik a gyártót, a névleges nyomást és hőmérsékletet, az átmérőt és az anyag típusát. Ez az információ elegendő ahhoz, hogy kiválassza, ha nem a csőben van, azt jelenti, hogy nem szabad ilyen terméket vásárolnia.

Csővezeték diagram létrehozása lehetővé teszi számukra a felvételek és szerelvények számának kiszámítását. Meghatározza a rögzítőcsövek falhoz való rögzítésének helyét vagy a kapuk kivágását a csővezeték elrejtett vezetékeihez. A csővezetéket közvetlenül a falra jelölheti - ez megkönnyíti a munkát.

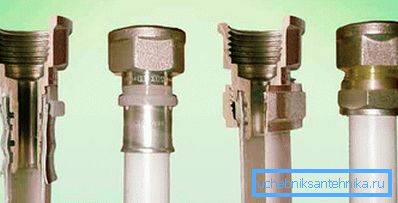

Csatlakozási módszerek

A telepítés kétféleképpen lehetséges:

• menetes tömörítés;
• nyomja össze (állandó csatlakozás).

A menetes szerelvényhez való csatlakozás nem igényel speciális szerszámokat, szétszerelhető és átalakítható. A hátrányok közé tartozik a kompressziós alkatrészek magas ára és a kapcsolat ellenőrzésének és megszorításának szükségessége. Az ilyen rendszer nem falazható a falban, és a testrészek korróziónak és kopásnak vannak kitéve.

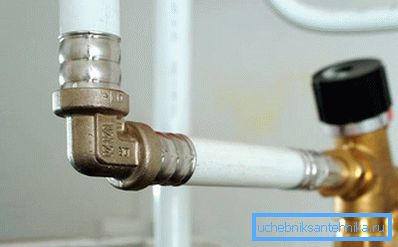

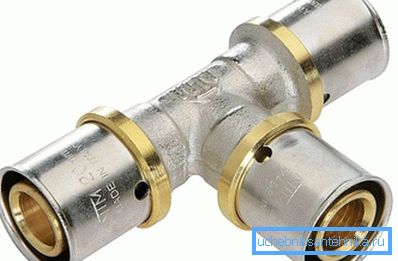

A nyomócsatlakozó a csöveket megbízhatóan és tartósan csatlakoztatja, leggyakrabban a padlófűtéses rejtett vezetékezéshez. A vegyületnek nincs hibája, de különleges sajtót és némi tapasztalatot igényel a berendezéssel.

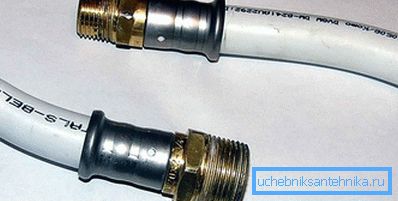

A csatlakozó prés illesztése nem hajtogatható.

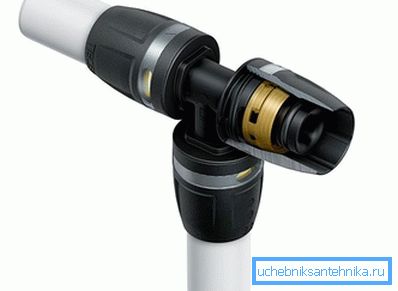

A megvizsgált módszerek mellett van egy alternatív kapcsolat - nyomó illesztés. Ez egy önzáró kapcsolat, amely nem igényli a berendezések használatát. A modern szerelvény belsejében egy csatlakozó és egy rugós gyűrű van felszerelve, valamint tömítőgyűrűket a szivárgás elkerülése érdekében. Felszereléskor a csövet teljesen be kell tolni. A csővezeték rögzítésének vezérlése érdekében a rögzítőcsatlakozóhoz egy ablak látható. A termék teste ütésálló, rezisztens polimerből készül.

A vegyületet hideg és forró vízhez használják, és 50 évig szolgál. Az anyag környezetbarát és biztonságos az ivóvíz számára.

Eszközök munkához

• Nyomja meg a csipeszeket az egyrészes csatlakozáshoz.
• Éles olló fémcsövek vágásához.
• Kalibrátor.
• Villáskulcs.
• Papír és fájl csiszolása.
• Szalagmérő és ceruza.
• Rugó csőhajlításhoz.

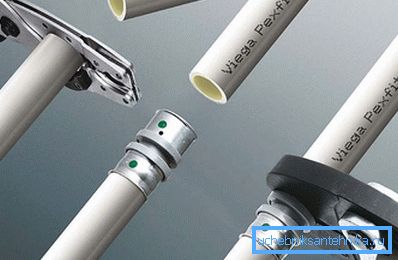

Szerelési technológia

A műanyag csövek felszerelése az alábbiak szerint történik:

1. A cső szükséges hosszúságát mérik, figyelembe véve az illesztés előfordulását és a tervezett vonal mentén történő vágást. A vágási folyamat nehézkes a cső lágysága és hajlítási hajlama miatt. Ha az él be van állítva, akkor egy kalibrátorral van igazítva. A cső és a szélek éles széleit kerek file-kkal tisztítják. Ha ez nem történik meg, károsíthatja a szerelvény gumi tömítését, és a kötés tömítettsége megszakad. A cső vágása speciális ollóval történik, más szerszámok használata esetén a vágás egyenetlen, és a cső védő rétege megrongálódhat. Ilyen helyen víz szivároghat.
2. Az O-gyűrűk a szerelvényen és a gumitömítésen belül helyezkednek el - a csatlakoztatás előtt győződjön meg róla, hogy alkalmasak. A vizsgálat után a cső szélén egyenes vagy kúpos összenyomó anyát és gyűrűt helyeznek el. Az utolsó opció az anyacsavar vékony oldalára kerül.

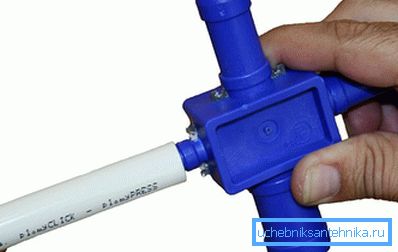

3. A kalibrátor be van helyezve a cső szélébe, és különböző irányban forgatódik. Ez szükséges a belső átmérő növeléséhez, ezt a folyamatot flaringnek nevezzük. Szoros csatlakozás esetén a fúvóka mérete meghaladja a cső keresztmetszetét.
4. A szerelvény megnedvesítése után egy csövet húzunk rajta, a csavaranyát a tömítőgyűrűvel behelyezzük, és egy csavarkulccsal meghúzzuk. Kényelmes két szerszámot használni - az egyik a tartóhoz tartani, a második pedig az anyát meghúzni. Megszakítja, amíg egy jellegzetes repedés meg nem jelenik, ha folytatja a csavarodást, akkor a fém felrobban.

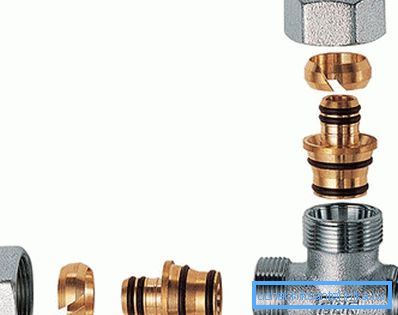

5. A fémplasztikus csövön át a fémre történő átmenethez a csatlakozóelemet használják. Azt is lehetővé teszi, hogy különböző átmérőjű csöveket csatlakoztasson. A szennyvízcsövek felszerelését kompressziós szerelvények végzik.

Hogyan kell a csövet megfelelően hajlítani

A műanyag csövekkel ellentétben a fém-műanyag kommunikáció a megfelelő szögben hajlítható, ami megóvja a drága felszerelés mennyiségét, és az ízületek hiánya kiküszöböli a szivárgást. A cső többféle módon történő hajlítása:

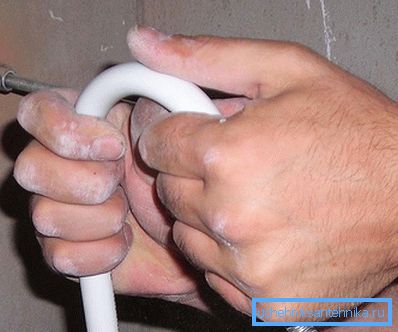

• Manuálisan a szerszámok használata nélkül ez a módszer 20 "-os kis szögben hajlítható.
• Miután a hajlítás az építőszárítóval fűtött, a hajlítás egyszerű mozgással történik. Ez a módszer óvatosságot igényel, nem tudja túlmelegíteni a műanyagot.
• Egy speciális rugó segítségével, amely be van helyezve a csőbe, és lehetővé teszi, hogy könnyedén és pontosan hajlítsa meg a terméket. Minden egyes résznél megfelelő rugó van kiválasztva.
• A speciális csőhajlító, ez az eszköz segít a mestereknek, akiknek nincs tapasztalata. A használat algoritmusa egyszerű - a kívánt szöget beállítjuk, és fém-műanyag csövet helyezünk be a készülékbe, miközben a fogantyúk keverednek, a hajlítás végrehajtódik.

Az O16 mm-es (kézzel készített) cső hajlása úgy kell, hogy legyen, hogy a kapott csövek közötti távolság ne legyen legalább 80 mm.

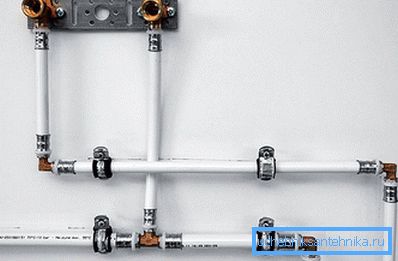

Csővezeték rögzítése a falhoz

A fém-műanyag csövek rögzítéséhez használjon speciális klipeket, amelyeknél a termék egyszerűen beilleszthető. A csövek különböző részeihez készültek. Mielőtt telepítené a klipek jelölését, akkor a csővezeték sima lesz. A falra történő rögzítés csavarokkal vagy tüskékkel történik, a pályája 1 méter, így elkerülve a leeső csöveket. Az a hely, ahol a csővezetéket forgatják, mindkét oldalán rögzítve van.

Miután figyelembe vette az összes telepítési módot, kiválaszthatja magának a leginkább megfizethetőnek és elfogadhatónak.

videó

Ez a videó megismerteti Önt a műanyag csövek kezelésének alapvető szabályaival:

Ebből a videóból megtudhatja, hogyan kell hajlítani egy fém-műanyag cső nélkül egy speciális eszköz. A videóban a csövek vezetõjével való munkavégzésre vonatkozó információ is található:
