Hogyan kell vágni a csövet a csövön
A vízellátó elemek helyreállításával, a vízvezeték-berendezések, a fűtőregiszterek és egyéb termékek cseréjével kapcsolatos különféle javítások elvégzése során acélcsövek alkatrészeit menetes szakaszokkal kell használni. Ebben a cikkben megmagyarázzuk, hogyan vágja le a csöveket a csövön. Ha ismeri a vágás jellemzőit és felkínálja a megfelelő eszközt, akkor ezt a feladatot minőségi és viszonylag gyorsan elvégezheti.
Csővágó funkciók

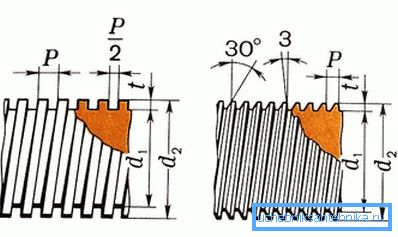

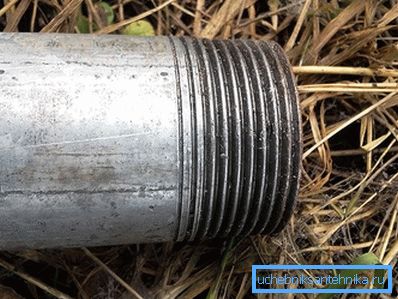

Régóta használják a nem metrikus csőszerű elemek menetének megmunkálására, de az úgynevezett hüvelykes menet, amely eltér a menetprofil szokásos más szögétől (55? 60 ellen? metrikusan). Ezenkívül a hüvelykes menetnek kisebb pitch értéke van, amit a cső falának kis vastagsága magyaráz.
Egy kis csomópont azt jelenti, hogy a szálak menete hosszabb lesz a szál azonos hosszúságában. Ennek megfelelően a kapcsolat megbízhatósága nő.
A szál jobbra és balra van. Amikor a jobb oldali szálat nézzük, a termék végétől nézve jobbra, balra pedig balra megyünk. Sokkal gyakrabban használják a jobbkezes szálat.
Annak meghatározása, hogy az egyik menetes szálon melyik szál nagyon egyszerű: ha az elcsúsztatható elem csavarozásakor az óramutató járásával megegyező irányba fordul, azt jelenti, hogy a menet helyes.
A vízcsövön nem számít a fordulatok iránya, mivel a csatlakozás után a termékek nem forognak, hanem álló helyzetben vannak. A csővezetékeken a csatlakozásokon kívül rögzítőszálakat is használnak, amelyeknek a szöge nagyobb. Ezt hardvereken és lyukakon végezzük.
A csövek menetvágásának módszerei
A vízvezetékeken lévő szálat két kézzel (Lerka) és egy csavaros szerszámmal is meg lehet vágni a saját kezével. Mi a különbség köztük?

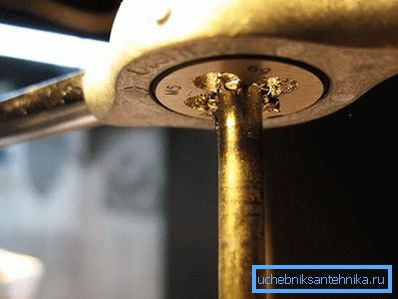

A szerszám egy kézi menetvágó szerszám, amelynek külső oldala két, egymással szemben elhelyezkedő horny formájában van a test alatt. És a belső oldal egy lap, amelynek menetes lyuk és fúvókák vannak a forgácstörléshez, reprodukálva a kívánt menet átmérőjét és magasságát. A menetes profil végén vannak úgynevezett csatlakozási területek. Kettős funkciót látnak el: könnyebbé teszik a két csőszakasz középpontját, mielőtt összekötnék őket, és javítaná a menetvágás során keletkező forgácsok kitermelését. A szerszám végfelületén a menet átmérőjének jelölését alkalmazzuk. A vágószerszám vágásához a házvezetőbe van behelyezve, a kések forgatható fogantyúkkal ellátva és csavarokkal rögzítve.

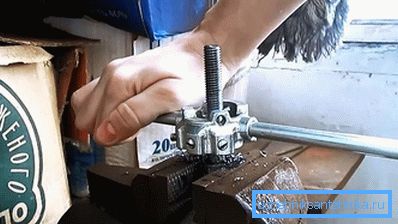

Hogyan kell megfelelően vágni a szálat? Jobb, ha a vágott csövet biztonságosan és egyenletesen rögzítik egy fém vice-ben. A legkisebb torzítás azt eredményezi, hogy a szál lejtős lesz. Ez vezet a csőfal gyengüléséhez és a vízvezeték- vagy vízvezetékrendszer teljes összekapcsolt szakaszának elferdítéséhez.
Annak érdekében, hogy megbízható irány legyen a lemez kis felülete. Ebből a célból egy vezetőcsapot hegesztettek a szerszám egyik végén, amelyek a cső egy kis résszel (legfeljebb 0,2-0,4 mm) kell bejutniuk, ahol a menet le van vágva. A vezetőhüvely hosszának legalább két átmérőjűnek kell lennie.

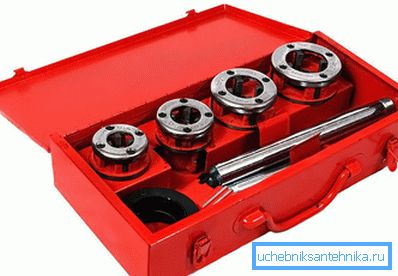

Klupp - professzionálisabb szálvágó eszköz (az eladó általában több átmérőjű ölelés halmaza). A csavarhúzás fő különbsége az, hogy a szerszámok csúsznak és négy félből állnak, ezért különböző átmérőjű menetek vágására, de egyetlen lépésben állíthatók be. Amikor a szerszámot a csőszakaszba illesztik, a szerszámokat a felületre hozza és a kívánt helyzetbe rögzíti. A szerszám osztott szerszámainak viszonylagos helyzetének beállítása úgy történik, hogy a síklemezét mozgatja.
A csavaros szerszámnak már van egy vezetőeleme a kialakításában, így nem lesz ferde a vágott szál használata.
Egy praktikusabb kúszásgátló racsnisnak tekinthető, amelynek kialakítása racsnis mechanizmust biztosít. A menetmetszést nem forgó, hanem a fogantyúk lendítő mozdulata teszi lehetővé, a szerszám egyidejű betáplálásával. A Klupp pótolhatatlan, ha a szálat a csőre szeretné vágni anélkül, hogy eltávolítaná a csővezetékből.
Vágási technológia
A cső menetvágásának sorrendje a következő lépésekből áll:
- Tisztítják a csővezeték megfelelő részét a rozsdától, festékfoltoktól és a cső külső átmérőjének egyéb szabálytalanságától.
- Szabadon kenje meg a cső kívánt részét gépi olajjal vagy szulfofresollal, így a fogantyú terhelése kisebb lesz. Ugyanez megtehető a szerszámoknál is.
- Biztonságosan rögzítse a csövet egy csavarba. Ebben az esetben a vágáshoz kiálló cső vége nem lehet több, mint 5-8 átmérője, ellenkező esetben a vágás pontossága nem garantált. A vezetőhüvellyel vagy a csavaros csatlakozóval rendelkező szerszámok nem igényelnek ilyen korlátozásokat.
- A csövet vágásra készen állítják, amelyhez egy, a szerszám magasságának legalább a felét magában foglaló ólomkúp áll rendelkezésre. A szál futó szakasza ezen a területen keletkezik, ha ez kritikus, akkor eltávolítható egy fémfűrésszel.
- Helyezzen egy szerszámot vagy egy szerszámot, és erőteljesen elfordítva a gombot, szerezd meg a szükséges menetes részt. Nem szabad megfeledkeznünk arról, hogy a vágott szál hosszának még néhány fordulat szükséges. A hűség kedvéért a lemezt a vágási szakaszon többször is meghajtja.
Tehát, ha követi a cikkben javasolt utasításokat és ajánlásokat, gyorsan és pontosan vághatja le a csövön lévő szálakat. Kérdése van a témával kapcsolatban? Ezután kérdéseket tegyen fel írásban a cikk megjegyzésére.
