Polipropilén csövek szerelése

A műanyag csövek fokozatosan felváltják a fémeket minden mérnöki rendszerben otthon - vízvezeték, fűtés és szennyvíz. Népszerűségüket a hosszú távú működés, az elfogadható ár és az egyszerű telepítés támogatta. A polipropilén csövek meleg és hideg víz szállítására alkalmasak. Tartalmaz olyan stabilizátorokat, amelyek különleges ellenállást biztosítanak a nagy nyomás és a hőmérséklet változásainak.

Minden ember saját kezével propilén csöveket telepíthet, és olyan minőségi kapcsolatot hozhat létre, amire nincs szüksége szakmai ismeretekre - elegendő a technológia követésére.

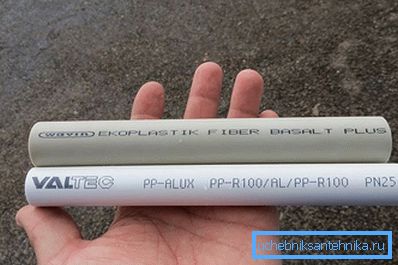

jelölés

A polipropilén csövek bármilyen célra alkalmasak, de a jelölés által jelzett jellemzők szerint kell kiválasztani:

• PN 10, 16 - Vékony falú csövet használ a hideg víz ellátásához.
• PN 20 - üvegszál erősítéssel és meleg és hideg vízhez.
• A PN 25 egy vastag falú cső és egy alumínium erősítő fólia réteg, amelyet a fűtési rendszerben és a padlófűtésben használnak.

A csővezeték megerősítése a fűtés során a tágulás kompenzálására szolgál. Ez a propilén jelentős hátránya, mivel a formája +20 ° C felett van. Az alumíniumszalagot a műanyag rétegek közé helyezi, így elkerülhető az anyag hosszabbítása. A csövek átmérője széles, 16 és 125 mm közötti tartományban van.

A propilén csővezeték előnyei

• a mészkőpárlat nem helyezkedik el a műanyag sima felületén;
• az alacsony súly megkönnyíti a felszerelést;
• hőmérséklet-határok a -10 és +90 ° C között;
• tartósság 50 év;
• nem reped, amikor a víz lefagy;
• nem vezetnek villamos energiát.

A propilén csövek fűtési rendszerének meghosszabbítása érdekében ellenőrizni kell a vízhőmérsékletet +70 ° C-on.

A vízvezetékek elosztásának módszerei

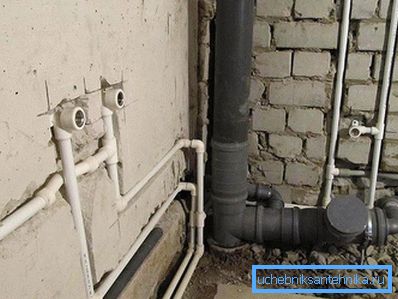

A csővezeték bekötése a fővonaltól a végpontokig - csaptelepek, WC-k, fürdőkádak nyitva vagy rejtve lehet a falban. A második lehetőség nem rontja a ház megjelenését, de nehezebb telepíteni és használni. Szükség van szilárd csőszakaszokra és az ízületekhez való hozzáférésre. Nyitott módszerrel a csöveket a padlóhoz és függőleges síkhoz közel helyezik el - a szobák sarkában.

A huzalozási rendszer kollektor - a hideg és forró vizet egy közös kollektorba szállítják, és pontról pontra irányítják, és konzisztensek - ez egyszerűbb módszer, ha a csöveket közvetlenül a pólókkal végzik. Van egy másik lehetőség a hurok aljzatokkal, de nem népszerű.

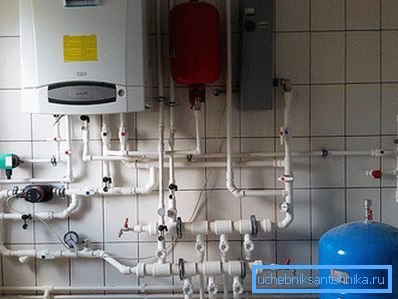

Fűtési elrendezés

A fűtési terv elkészítéséhez minden részletet figyelembe kell venni, a szerelvények és az adapterek helyét jelzik. Jelzi a csövek és radiátorok rögzítésének helyét. A csatlakozás egy vagy két csőből történik, alulról vagy oldalról. A kis lineáris terjeszkedés a megerősített csövekhez is igazodik, ezt figyelembe kell venni a tervezés során. A rendszer ergonómiája - fontos kritérium, a legkisebb fordulatok számát kell meghatározni.

Telepítési jellemzők

A csőcsatlakozás szerelvényekkel történik, ezek a részek menetesek, levehető ízületek létrehozására és egy műanyagból készültek, amelyek állandó hegesztett kötést hoznak létre. A csatlakozó elemeknek jó minőségűnek kell lenniük, mivel a csővezeték tömítettsége függ ettől. Ne telepítsen deformált alkatrészeket. Kanyarodáskor sarkokat használnak, vagy csöveket speciális technikával hajlítanak, ami nem mindig lehetséges. A készülék függőleges és vízszintes részeinek forrasztása derékszögben történik, a megakadályozatlan hőtágulás biztosítása érdekében. Ha a hideg és meleg vizes csővezeték a közelben van, akkor a forró legyen magasabb, máskülönben a kondenzvíz megjelenik a hidegben.

A menetes elemek drágák, így megpróbálják pontosan megszámolni a számukat, és nem számolják fel őket készletekkel, és a szerelvények és csövek megfizethetők, ezért többet vásárolnak a szükséges mennyiségnél, mivel az anyag egy része romlik a sikertelen hegesztés során.

A csövek rögzítését 500 mm-es lépcsővel végezzük, az anyag többi részével együtt kell megvásárolni. A forrasztó csöveken végzett munkákat szobahőmérsékleten, legfeljebb +5 ° C-on végezzük.

Eszközök munkához

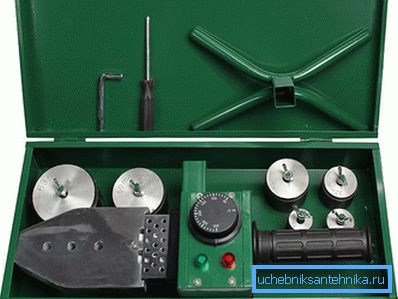

1. Háztartási villamos forrasztópáka a kívánt átmérőjű fúvókák készletéhez.
2. Éles olló a fémhez.
3. Rulett, ceruza.
4. Borotva - eszköz a megerősített csövek eltávolításához.

anyagok

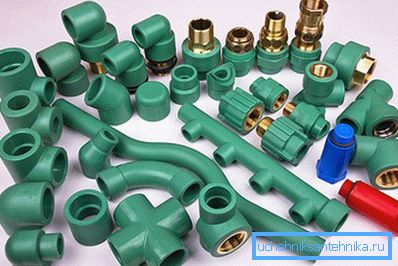

A kívánt átmérőjű műanyag csövekhez, amelyek szabványos hossza 4 m, felszerelésre van szükség:

• tengelykapcsolók egyenes hosszúságú;
• pólók és keresztek ágakhoz;
• dugók a csövek végeinek hermetikus tömítésére;
• menetes szerelvény műszerekkel és szelepekkel való összekötéshez;
• golyóscsapok;
• rögzítőelemek a falak szereléséhez.

A csővezeték telepítése a vízvezeték szerelése és a radiátorok rögzítése után történik. A csövek elrendezése a falakon van feltüntetve, a kötőelemeket jelöléssel rögzítik.

forrasztó

A csövek telepítéséhez kényelmes helyet választanak, egyes csomópontokat forraszthatnak, majd összekapcsolhatják őket egy közös csővezetékkel.

1. Miután a fúvóka a forrasztópálcára van felszerelve, a készülék fûtés céljából bekapcsolja a hálózatot. A készülék normális hőmérséklete 260 ° C, amikor eléri a relét.
2. A szükséges hosszúságú darabot levágják a csőből, a legfontosabb az, hogy ne károsítsa az anyagot ollóval, és derékszögben vágja le. Ha maradványok maradnak, alaposan megtisztítják.
3. A vágott zsírtalanítás végei.
4. Ha egy vasbeton réteggel ellátott csövet használ, előmelegít egy borotva. Az eszköz eltávolítja a réteget a propilén alsó rétegére, és ugyanazokat az intézkedéseket hajtja végre, mint egy hagyományos csővel.

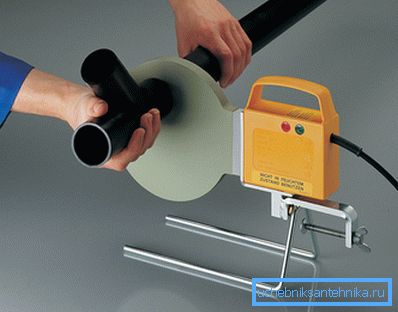

5. Most megmérjük a forrasztási mélységet, ezért a cső szélét a szerelvénybe vagy a csatlakozóba helyezzük, és a merülési mélységet kötőjellel jelöljük. A csövet kültéren melegítik, és a szerelvény belülről. Egyidejűleg a fúvókákba kerülnek be, ha tapasztalatlansága miatt ezt nem teheti meg, akkor először helyezze be a szerelvényt. A fúvókán a részek retenciós ideje a 16 mm-4, a 20 mm és a 5, a 25, a 7, a 32 mm és a 8 másodperces átmérő függvénye. Minél nagyobb a cső, annál tovább melegszik.
6. Egyidejűleg eltávolítják az alkatrészeket sima mozgás nélkül, és azonnal beilleszkedik egymásba a kívánt vonalig. Ebben a helyzetben tartsa 5-6 másodpercig a műanyag rögzítését.

Ne mozgassa az alkatrészeket, ellenkező esetben a varrás nem lesz szoros.

A csőre tekintve értékelheti a varrás minőségét, ha az anyag túlmelegedett, akkor a belső tér átfedi a csepegést. A sikertelen kapcsolatot tapasztalatnak kell tekinteni, és újat kell végrehajtani. Minden elem egymás után hegesztett egyetlen mintával.

Megfelelően el kell osztani a csatlakozó részek sorrendjét, hogy ne kelljen hegeszteni egy távoli helyen.

A következő szegmens összekötése a főutcával, meg kell tartani a forrasztó vasat a súlyon, az egyik fúvóka be van helyezve a csőbe, és a pólót felhelyezik a másodikba.

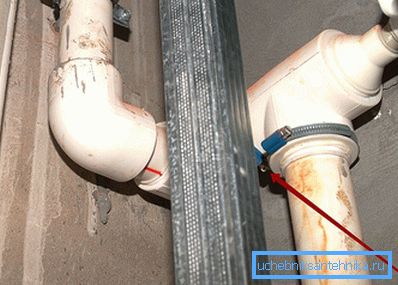

Ne engedje a csövek nedvességét és szennyeződését, a varratok deformálódásához és a szivárgás megjelenéséhez vezet. A rendszer telepítéséhez szükséges összes alkatrésznek egy gyártótól kell származnia, különben a kémiai összetételben különbözni fog, és nem lesz szoros kapcsolat.

videó

Ebben a videóban láthatja, hogyan történik a polipropilén csövek forrasztása és a keverő telepítése:
