Profilcső hajlítása

A gyártási technológiák fejlesztése számos könnyen használható anyag megjelenését tette lehetővé, amelyek sokféle munka megvalósítását segítik elő. A profilcsövek jó példája ennek az anyagnak. Használhatók különféle keretszerkezetek létrehozására. Csövek állnak rendelkezésre és kényelmesek a munkában. Azonban néha szükség van a hajlításra, és vannak problémák. Ebben a tekintetben megfontoljuk, hogyan hajlítsuk meg a profilcsövet.

Először is meg kell adni a probléma általános leírását, és körvonalazni kell egy közelítő vektort a megoldáskeresésekre vonatkozóan. Tehát a fém-alakú csövek hajlításának fő nehézségei abban rejlenek, hogy egy feladat rendszeres végrehajtása során a perem összetörése és a cső elveszíti az erősségi jellemzőit. Azonban a kiutazás még csak egy sem.

Csőhajlítók

A profilcső hajlításának legelterjedtebb módja a speciális csőhajlítók használatának. Ezek az eszközök eltérő struktúrával rendelkezhetnek, és egy személy fizikai erőfeszítései révén mozgásban lehetnek, vagy elektromosak lehetnek. A működés elve hasonló. A csövet a készülék belsejébe helyezzük, és az elemek hatására meghajlott.

Például van olyan modell, amelynek működési elve több görgő forgatásán alapul. Ezek közül kettő vízszintesen rögzített, a harmadik pedig függőlegesen mozog. A csövet vízszintes görgőkön kell elhelyezni, és felülről a harmadikra ​​kell nyomni. Ezután a görgők elfordulnak (a fogantyúval vagy az elektromos motorral), és a cső teljes hosszát áthaladva enyhén kanyarodik. Ezután a felső görgőt lenyomják, és az eljárást megismétlik. Így a cső a kívánt sugárhoz hajlik. Meg kell mondanom, hogy ez a módszer a legegyszerűbb és legbiztonságosabb, és a csőhajlító kézzel is elkészíthető.

Népi módszerek

Ezután megfontolnia kell a profilcső hajlításának számos módját népi módszerekkel.

bolgár

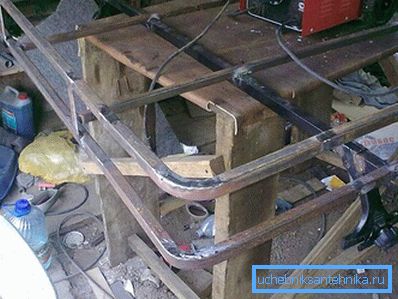

Ezek közül az elsőt egy változatnak tekinthetjük egy sarokcsiszolóval, és egy colloquial "grinder" -vel, egy fém vágólemezzel. A módszer lényege abban a tényben rejlik, hogy a cső teljes hosszában egy sor kivágást hajtanak végre, amely a csőszakasz vastagságának körülbelül egyharmadát teszi ki. Továbbá, bármilyen helyhez kötött objektumot hangsúlyozva, a cső a kívánt átmérőre hajlik. A kanyar külső oldalán kialakított rések elektromos hegesztéssel vannak hegesztve, és a varratokat megtisztítják. A módszer sokkal fáradságosabb, mint a fent leírt, és alig használható dekoratív részek gyártásánál, de valósághűen hajlítható a cső ilyen módon, és szükség esetén felhasználható.

tavasz

Egy másik népszerű módszer csőhajlítás csőhajlítás nélkül egy rugó alkalmazása. Acélhuzalból készülhet egy profilcső alkalmazásával, amelynek külső keresztmetszete valamivel kisebb, mint a hajlított belső keresztmetszete. A huzal a rugóba hajlik, és beillesztik a csőbe. Ezt követõen a csövet fûtõfûtéssel fûtik meg, mielőtt egy jellemzõ skála megszerzésére kerülne, és megállt a stop fölött, például egy régi keréktárcsa. Szükség esetén a fűtés többször is végrehajtható. A belsejében lévő rugó bizonyos ellenállást eredményez, és az élek nem szegélyeznek. Annak érdekében, hogy a rugót ki lehessen húzni, ugyanannak a drótnak egy szegmense rögzíthető egyik széle számára. Nem kívánatos a kötél vételére, mivel hő hatására éghet, és a rugót nem lehet kihúzni. A helyzet nem kritikus, de ha több csövet kell hajlítani, akkor aligha akarsz második tavaszt csinálni. A módszer erőfeszítést is igényel, de érvényes és használható.

Felmelegedés

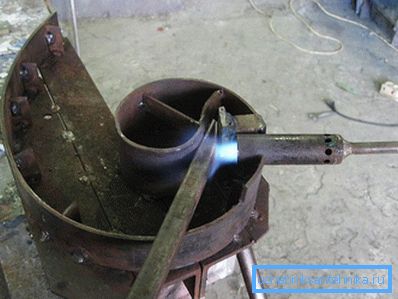

Továbbá a cső hajlítható előre elkészített formában. A hajlítás folyamatának megkönnyítése a cső fűrészelésével vagy fáklyával történő hevítésével.

jég

A profilcső hajlításának másik módja a jég használata. Az eljárás a következőket tartalmazza: - a cső egyik végét eltömődnek például egy fából készült dugóval, amely után víz kerül befelé. A cső második vége hasonlóan zárva van, és a csövet egy ideig hideg állapotban hagyják. Referenciapontként a tartály mellett vízzel távozhat. A fagyás alatt a víz hajlamos bővülni, ezért a belső nyomások a falakon lehetővé teszik a szél ráncainak elkerülését. A módszer őszintén szólva nagyon egzotikus, és alig lehet használni abban az esetben, amikor szép és egyenletes kanyarra van szükséged, de ha nincs más lehetőség, akkor megteszi.

Mindegyik feladatnak vannak előnyei és hátrányai, de működik és használható.

videó

Ez a videó megmutatja, hogyan hajlítsa el a profilcsöveket 90 fokban egy speciálisan tervezett gépben:

Ez a csőhajlító könnyedén elkészíthető a saját kezével:
