Szivattyú vezérlőszekrény

A szivattyú vezérlő szekrény az autonóm vízellátó rendszer agya, amely lehetővé teszi a munkájának ellenőrzését. Telepítésének köszönhetően a berendezés működése meghosszabbodik, és energiát takarít meg. A szekrény az a hely, ahol az összes vezérlő és biztonsági egység össze van szerelve. Ilyen blokkok alakulnak ki vízellátás, szennyvíz, tűzoltó, fűtési rendszerek számára.

kinevezés

A szekrényben több mérnöki rendszer vezérlése van: a vízellátás, a vízelvezetés és a vízelvezetés. Az elosztószerkezetben olyan beépített blokkok vannak elhelyezve, amelyek egy leeresztő merülő szivattyút vezérelnek, amely biztosítja a vízellátás és a fűtés működését, valamint egy vízelvezető egységet, amelyet vízszivattyúzáshoz használnak. A vezérlés és a kapcsolás minden elemét fémfalak védik külső hatásoktól. A készülék funkciói:

1. Kézi és automatikus vezérlési mód szervezése, a szivattyúk rövidzárlat elleni és túlterhelés elleni védelme, a hiányos fázis üzemmód kivételével.
2. A vízellátó rendszer főbb paramétereinek figyelése: vízszint, nyomás a csövekben, hőmérséklet és egyéb adatok, amelyek befolyásolják a szivattyú stabilitását. A munkamódszerek állapotáról.
3. Az elektromos motor sima indítása és leállítása.
4. Törésvédelem.
5. Csökkentett áramfogyasztás.
6. A szivattyúváltás beállítása baleset esetén és egy rendszer kilépése esetén.
7. Figyelmeztetés riasztással a száraz működésű relé jel segítségével.
8. A munka végrehajtása alvó üzemmódban, amikor nincs vízelemzés.
9. Több szivattyú vezérlésekor a munkaegységet rendszeresen megváltoztatják, ami lehetővé teszi a berendezés kopásának egyenletességét.

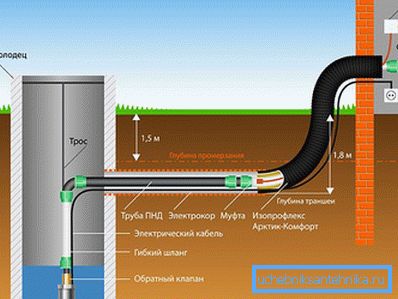

A szekrény működési elve magában foglalja a szivattyúmotor beillesztését, amikor egy jel érkezik az érzékelőhöz, a vezérlőegységgel együttműködve a működési mód be van állítva. A vezérlés kézi üzemmódban végezhető el gombokkal és automata üzemmódban. A második lehetőség a legfontosabb.

Szabványos felszerelés

A szivattyúk minden típusú szivattyújának vezérlő szekrényei azonosak:

• A test egy fémdoboz, amely elektromechanikus berendezést tartalmaz.
• Fázisvezérlő egység - három érzékelő, amelyek az egyes fázisok működését jelentik. A hardver előtt helyezkedik el.
• Az elülső panel - a Start és a Stop gombok fel vannak szerelve, a szivattyú és a relé üzemjelzői az automatikus üzemmódot manuálisan kapcsolják.
• Biztosíték - Relé, rövidzárlat alatt. A készüléknek olvadó eleme van, amely nagyfeszültségen ég, és megnyitja az áramkört, megvédve a szekrény minden berendezéseket és az elektromos motor kanyarodását.
• Kontaktor - egy kapcsoló, amely energiát biztosít a szivattyú kapcsaihoz, és lekapcsolja az eszközt a feszültségről.

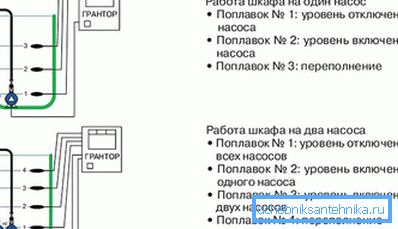

• A vezérlőegység szabályozza a szivattyú működési módjait. A szenzorok kapcsai a kútban vagy a tartályban vannak, és egy vízelvezető szivattyú esetén - egy szeptikus tartályban. A szenzorok egy csoportja - a vízszint és a túlcsordulás csökkentése és emelése - lehetővé teszi az egység bekapcsolását vagy kikapcsolását.
• Frekvenciaváltó - az aszinkron motor sima indítását és leállítását biztosítja, szabályozza a forgási sebességet a kezdeti szakaszban és a leállás pillanatában.
• A hőmérséklet- és nyomásérzékelők a mágneskapcsolóhoz vannak csatlakoztatva, azok mérése nem teszi lehetővé az egység bekapcsolását elfogadhatatlan körülmények között - negatív hőmérsékleten és nagy nyomáson.

A szekrény méretei a vezérlőberendezés és a hozzárendelt funkciók számától függenek. A masszív konstrukció padlózattal rendelkezik, és a kompakt méretben a szekrény falra van erősítve.

Az eszközök típusai

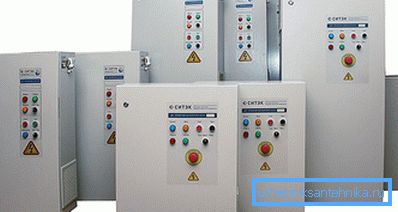

A szivattyúvezérlő szekrények többféle típusa létezik:

• közvetlen indítással - a készülékek kompakt és könnyen kezelhető, a szükséges számú szivattyú be- és kikapcsolása, automatikus egységek cseréje;
• egy frekvenciaváltóval - finoman szabályozza a motor fordulatszámát, csökkenti az energiafogyasztást;

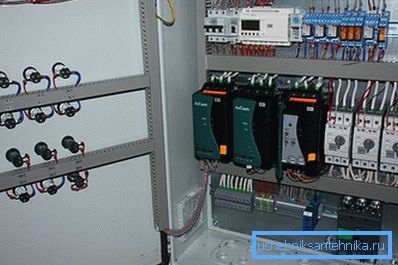

• lágyindító eszközzel - biztosítják az egységek védelmét a mechanikai túlterhelések, a vízütés és az indító áram ellen;
• az összes motorra szerelt frekvenciaváltókkal (1-től 5-ig) - támogatja a működési paramétereket az érzékelő mérései szerint, a biztonsági szivattyúkat automata üzemmódban csatlakoztatja.

szolgáltatás

A gyártó műszaki útlevelet és utasításokat mellékel a berendezéshez. Az automatizálás bekapcsolása előtt ismerkedjen meg a rendszerrel és az ajánlásokkal. A szekrények karbantartása a szellőző szűrők tisztítását, a kopott alkatrészek cseréjét, az érintkezők és a rögzítőcsavarok meghúzását jelenti. A konverter ventilátorának és radiátorának el kell távolítania a port. Súlyos károsodás esetén jótállási szolgáltatást kell végezni.

A szekrény minden karbantartási munkálatának kikapcsolása történik.

videó

Nézze meg, hogyan tudja a szivattyú vezérlőszekrényét saját kezűleg csinálni, ha csak 30 percet tölt el rajta:

Az AlfaTech bemutatja a szivattyúk vezérlő szekrényeit, és ezekről beszél:
