A bimetál fűtőtestek kiválasztása: a műszaki jellemzők és a

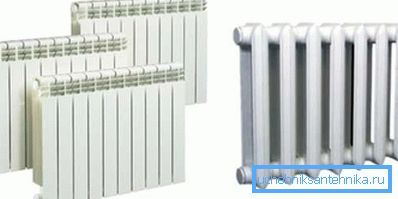

Az esetek túlnyomó többségében az új és korszerűsített meglévő fűtési rendszerek tervezésekor nem az elavult öntöttvas fűtőelemeket használják, hanem az újakat acélból és alumíniumból. Szebbek, elég erősek, és kiváló hőátadási együtthatóval rendelkeznek. Azonban nagyon fontos tudni, hogy hogyan válasszon egy bimetál fűtőtestet, nehogy csalódást okozzon a vásárlás során. Az alábbi utasítások segítenek ezzel.

Hőforrások kiválasztása

Műszaki adatok

Nem titok, hogy a helyiség fűtésére a leghatékonyabb és legkedvezőbb mód a fűtőtestek telepítése, amelyekben a hűtőfolyadék cirkulál, kazánnal fűtött. Figyelembe véve, hogy a rendszer fő elemei közvetlenül a helyiségben helyezkednek el, és általában nem díszítő panelek rejtik őket, a kiválasztásuk során a meghatározó tényezők nem csak a hőkibocsátás, a súly és az ár, hanem az esztétikai megjelenés is.

Beszéljünk részletesebben a paraméterekről, amelyeket figyelembe kell venni a fűtőtestek - bimetallikus, öntöttvas, alumínium vagy bármely más - kiválasztása előtt.

Figyelj! Ebben a cikkben különös figyelmet fordítanak az első típusú fűtőpanelek első nevére, mivel előre tekintve meg kell jegyezni, hogy ma már a hasonló termékek között vitathatatlan vezető szerepet töltenek be. Harminc módon ötvözik az acél és az alumínium termékek előnyeit, és a legtöbb hátrányuk hiányzik.

A bimetallikus elemek fő előnyei a következők:

1. Erősebb erő. A fűtési hálózat felszereléséhez használt minden berendezésnek ellenállnia kell a keringtetett hűtőfolyadék által előidézett belső nyomásnak. A különleges kialakításnak köszönhetően az acél maggal rendelkező alumínium modellek 20-35 atmoszféra ellenállnak. Annak ellenére, hogy a folyadék tényleges nyomása a radiátorokban ritkán meghaladja a 15 atmoszférát, az acélkeret nagy szilárdsága kiváló vízállósággal szemben ellenáll. És ez nagyon fontos, ha a központi fűtéshez csatlakozunk.
2. Hosszú élettartam. Az acél megnövekedett szilárdsága a beépítési és üzemeltetési szabályok betartása mellett hozzájárul ahhoz, hogy a leírt radiátorok legalább 20 évig tarthatnak. Ezenkívül csak a magok kerülnek érintkezésbe a vízzel, ami a korrózió okozója, ami szintén meghosszabbítja a fűtési panelek zavartalan működésének idejét.

1. A belső csővezeték kis átmérője. Az alumínium hőcserélőn belül futó acélcsövek kis keresztmetszetűek. Ez lehetővé teszi, hogy olyan egyedi fűtési rendszereket tervezzen és gyártson, amelyekben kevésbé víz áramlik keresztül, ami viszont közvetlenül érinti a gazdaságot.
2. Enyhén tehetetlenség. Az alumínium hőcserélők használatának köszönhetően a kazán bekapcsolása és a fűtőtest üzemi hőmérséklete közötti fűtése közötti rés minimálisra csökken. Ráadásul ezek a rendszerek nagyon pontosan reagálnak a termosztátok parancsára, ami lehetővé teszi a leginkább kényelmes körülmények kialakítását a szobában.
3. Magas hőátadás. A radiátorok bimetallikus modelljeinek megvásárlásával biztos lehet benne, hogy a hűtőközeg szinte minden hőenergia felhasználható a helyiség melegítésére. Egyetlen energiatiszta energiát sem veszít. A szóban forgó elemeket kifejezetten kisnyomású hűtőfolyadékkal töltött nagynyomású fűtőkörökben történő használatra fejlesztették ki. Ezek tökéletesen ellenállnak nemcsak a hidraulikus, hanem a mechanikai hatásoknak is, beleértve a sokkot is.

Nem számít a fűtési rendszerben folyó víz savasságának jelzője, mivel nem érintkezik az alumíniummal. A legfontosabb az, hogy a csővezetéket és a radiátort teljesen fel kell tölteni vízzel, semmiképpen sem szabad levegőztetni.

Az acél magokkal ellátott alumínium radiátorok hiánya egy - a magas költségek. Ezek közel egynegyed drágábbak, mint az alumínium elemek hatékonyságának nyomon követése. Az éghajlati hálózatok telepítésében részt vevő tapasztalt szakemberek többsége szerint azonban ez a különbség teljes egészében kifizetődik a működés során.

Speciális modellek jellemzői

A bimetallikus fűtőtestek, amint látja, a legmegfelelőbbek a saját fűtési rendszer tervezésekor. Most ajánlatos egy olyan kérdésben élni, mint az építési piacon megjelenő modellek közötti konkrét eszközmódosítás kiválasztása.

Kívülről szinte lehetetlen megkülönböztetni egy teljesen alumínium panelet a kétfémes panelről. Ezek csak súlyon különböznek egymástól: az utóbbi majdnem kétszer olyan súlyos.

Ezenkívül maguk a termékek két típusból állnak:

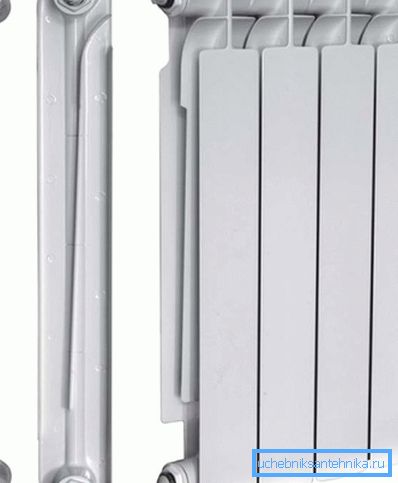

1. Akkumulátorok, ahol az alumínium hőcserélő alapja acél keret. Ebben az esetben teljesen kizárják a hűtőközeg érintését színesfémmel, ami kedvezően befolyásolja a berendezés élettartamát.

1. A radiátorok, amelyek tervezését csak acélcsövekkel erősítik meg. Ebben az esetben előtérbe kerül a kivitelezés. Az acélelemek enyhe eltolódása a rossz rögzítés és a hőmérséklet-bővítés miatt teljesen kizárhatja a hűtőfolyadék hozzáférését az alsó csőhöz, ami nagymértékben csökkenti a panel hatékonyságát.

Tipp Előnyben kell részesíteni az első modellt. Azonban tudnia kell, hogy súlyuk, valamint költségeik nagyobbak, mint a második fajtaé. Emellett fűtött állapotban a mag külső hangokat is produkálhat (az acélkeret hőtágulásakor).

A fűtőtesteket olyan szekciókkészletekkel értékesítik, amelyekből önállóan képesek a szükséges energiát feltölteni. Csomagolt 10 darabos csomagolásban. Az egyik rész a modelltől és a gyártótól függően kb. 2 négyzetméteres hőfűtést tervez. négyzetméter (a teljesítményszámítási módszer részletesebben a következő részben olvasható).

Emellett az alumínium hőcserélő speciális kialakítása lehetővé teszi, hogy az eszköz szervesen ötvözi a klasszikus radiátor és a konvektor tulajdonságait, amely szervezi a levegő áramlását a helyiségben.

A káros környezeti tényezők elleni védelem érdekében az akkumulátorok felületét különleges porfestő kompozíció fedezi, amely nagy ellenállást mutat a mechanikai igénybevételhez. Köszönet illeti, a radiátor könnyen tisztítható a porból, és a szokásos háztartási tisztítószerekkel mosható.

A fűtőberendezések szivárgásának és meghibásodásának elkerülése érdekében a kétfémmel rendelkező fűtőtestek minőségét a termelés minden szakaszában ellenőrizni kell: a szükséges alapanyagok beszerzésétől a raktározásig és a kiskereskedelmi értékesítésig történő szállításig.

Teljesítmény számítás

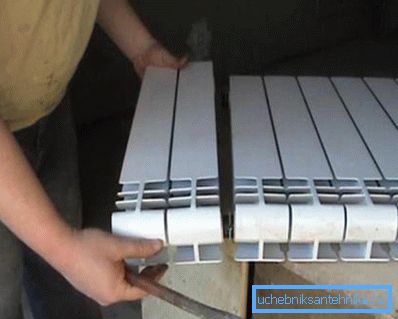

A fűtési rendszer beszerelése és az elemek vásárlása előtt pontosan meg kell tudni, hogy hány szekciót kell telepíteni az egyes helyiségekben. Ez a paraméter kiszámítható. Ehhez ismernie kell az egyes helyiségek területét (nem az egész objektumot mint egészet), valamint a megvásárolni kívánt radiátor egy részét.

Tehát a számítási képlet:

A = S * 100 / P, ahol

És - az akkumulátorban lévő szakaszok száma;

S az a hely, ahol a radiátor felszerelhető;

R - a fűtőtest teljesítményrésze.

felszerelés

Mielőtt az alumínium akkumulátorokat acél keretbe telepítené, tanácsos megismerkedni a kísérő dokumentációban (utasítások) megadott ajánlásokkal. Kívánatos, hogy a kapcsolatot egy tapasztalt szakember végzi, aki rendelkezik megfelelő képességekkel, igazolásokkal vagy bizonyítványokkal igazolva.

A radiátorok behelyezésére ugyanaz a folyamat a következő:

1. A fűtési hálózathoz történő csatlakoztatás előtt az elemeket és a csővezetékeket csővezetékkel kell leöblíteni. A lúgot tartalmazó oldatok használata tilos, mert ezek károsíthatják a termékek acél magját. Ezenkívül a kimeneti fúvókákat nem lehet csiszolóanyagokkal tisztítani, különben ezeken a helyeken a hűtőfolyadék szivároghat.

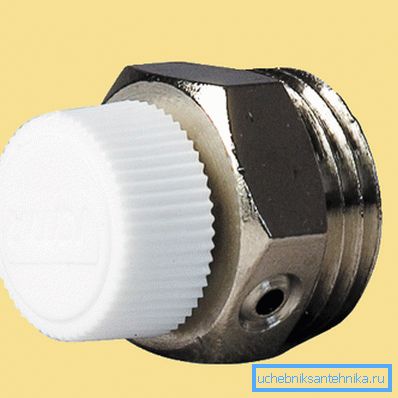

2. A fűtőtest speciálisan elhelyezett helyén szelepet (Mayevsky daru) kell felszerelni, amely automatikusan működik, vagy manuálisan csavarja le. Ez segít eltávolítani a légzsákot, amikor a rendszer hűtőfolyadékkal van feltöltve.

1. Az akkumulátor belső terének szennyeződésének elkerülése érdekében a szűrőket az elemek beömlő nyílásaiba lehet helyezni a szemcsés anyagok befogásához.
2. Ezután a konzolok helyét lefektetik, amely megtartja az akkumulátort, a lyukak a fúrókorongokhoz vagy horgonycsavarokhoz vannak fúrva, és a szerelőelemek be vannak szerelve.

1. A radiátor fel van függesztve. A panel (a függőleges szakaszok között elhelyezkedő) vízszintes elemeit "illeszkedni" kell a zárójelben kifejezetten előírt helyeken.

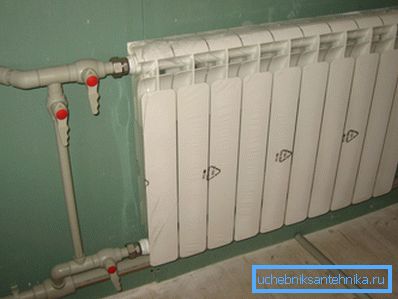

2. Ezután a fűtőpanel csatlakozik a csővezetékekhez. Ne felejtse el telepíteni az elzáró szelepeket, amelyek nemcsak a helyiség hőmérsékletét szabályozzák, hanem részlegesen átfedik a fűtési rendszert, amikor az akkumulátor javítását vagy cseréjét szükségessé teszi.

1. A végső szakasz az, hogy levegőt vigyázzon egy előre telepített szeleppel.

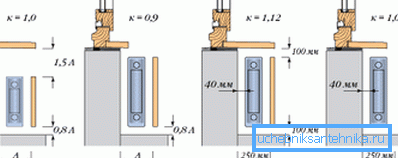

Ne felejtsük el, hogy a telepítés során figyelembe kell venni a gyártó által javasolt fűtőtest és a fal, a padló, az ablakpárkány és más szerkezeti elemek által ajánlott távolságot:

• a fal és az alumínium hőcserélő felülete között - legalább 3 cm;
• a padló és az alsó perem között - körülbelül 10 cm;
• a fűtőtest pereme és felső széle között - legalább 10 cm.

Ha az ablakok széles ablakpárkányokkal vannak felszerelve, speciális túlcsordulási szellőző rácsokat biztosítanak, amelyeken keresztül a fűtött levegő felemelkedik, és így elkerülhető az ablaktörlés.

Tipp A helyiség hatékonyabb fűtésére és a termikus energia racionális eloszlására nem szabad az elemet dekorációs panelekkel, bútorokkal, függönnyel stb. Zárni.

következtetés

Az alumínium acél keretes fűtőpanelek az egyik legjobb módja annak, hogy melegséget biztosítsanak az élettereknek. Azonban munkájukhoz a kazán és a csővezeték beszerelésére van szükség. Szükség esetén egy kis vidéki házat vagy más olyan helyiséget fűtünk, amelyet nem emberek állandó lakóhelyére tervezünk, ajánlatos más rendszereket használni. További részleteket találsz a felkínált videóban.
