A csővezeték átmérőjének kiszámítása a fűtéshez: egy

Hogyan kell kiszámítani a fűtővezeték átmérőjét, hogy mi legyen a fűtőtest belépési pontja, és mi a töltés? Nyilvánvaló, hogy a hidraulikus és hőtechnikai számítások rendkívül összetettek; Azonban talán van valamiféle egyszerűsített algoritmus, még akkor is, ha közelítő eredményt ad?

Kitaláljuk.

leírás

Valójában az olvasó számára a közelítő számítás legegyszerűbb sémáját kínáljuk. Leírja, hogy a hőáram függőségeinek táblázata a csővezeték átmérőjének és a hőhordozó sebességének állandó hőmérséklet-delta használatával történjen (lásd még a cikket: Mi a legjobb cső a fűtéshez: a 4 leggyakoribb opció elemzése).

Figyelembe véve azt a tényt, hogy a fűtési rendszerekben használt csővezetékek átmérője elég nagy, a hiba kevés hatással lesz az eredményre.

Meg kell azonban értenünk, hogy szándékosan elhanyagoljuk számos tényezőt.

• A csőanyag hatással van hidraulikus ellenállására. Az acél durvasága gátolja az áramlást, mint a sima polipropilén.

Megjegyzés: idővel a hidraulikus ellenállás különbsége nő. Az acélfelület fokozatosan elszaporodik rozsdás és mészlerakódásokkal, és a műanyag ugyanolyan sima marad, és 30 év üzemidő után.

• Minden fordulás vagy átmérő átmenet tovább növeli az áramlási ellenállást.

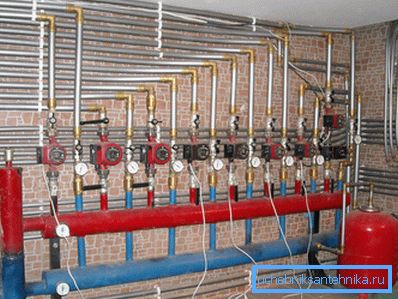

• Ugyanaz a hatása van szelepekkel. A nyomás elkerülhetetlenül minden szelepre és fojtószelepre esik.

Van néhány jó hír. Mivel a hõáramlás értékét a hûtõfolyadék sebessége rögzített értékeként adják meg, változatlan marad a fûtõrendszer konfigurációjában bekövetkezett változásoknál.

Feladatunk csak a sebesség megfelelő értékeinek biztosítása; Ez lehetővé teszi egy többfokozatú keringető szivattyú használatát, amelynek ára nem sokkal magasabb, mint az egysebességű szivattyúé.

Kezdeti paraméterek

Tehát hogyan kell kiválasztani a fűtési csövek átmérőjét?

Először meg kell határoznia a határfeltételeket.

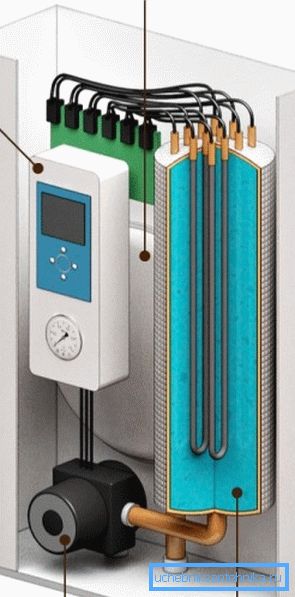

• A számításokhoz egy 20 ° C-os delta-hőmérsékletet használunk, amely az autonóm radiátoros fűtési rendszerre jellemző.. Általában az előremenő hőmérsékletet körülbelül 75 ° C-on tartják, a visszatérő áramlási sebesség - 55 ° C. Így biztosítjuk a csővezeték polimer elemeinek maximális erőforrását, a nagy hőcserélő hatékonyságot és elkerüljük a kondenzátum képződését a kazán hőcserélőjén.

Tisztázni: Természetesen a szilárd tüzelőanyaggal és gázfűtéssel foglalkozunk. Nyilvánvaló okokból a kondenzvíz kazánja a hőcserélőn nem fél.

• A hűtőfolyadék sebességének általában 0,6-1 méter másodpercenként kell lennie. Az áramkörben a delta hőmérséklet kisebb értékei esetén a hosszabb terjedelem elkerülhetetlenül meghaladja a 20 fokot. Magasabb (1,5 m / s és több) - a hidraulikus zaj észrevehetővé válik.

számítás

Valójában a cső átmérőjének kiszámítása a fűtésre két műveletből áll.

1. Először kiszámoljuk, hogy hőtermelésre van szükség a ház egészére vagy egy külön helyiségre.
2. Ezután ellenőrizzük azt a táblázatot, amely szerint kiválasztjuk az átmérőt a kívánt hőáramra és a hűtőfolyadék sebességére.

Hőteljesítmény

A magánház hőigényének kiszámítására vonatkozó utasítás a következő:

1. Az alapérték a szoba belső térfogatának 60 wattos köbméterenként kerül kiszámításra.

Megjegyzés: a lakás hőigényének kiszámításakor ez az érték 40 W / m3-re csökken. Az épület burkolata érintkezik a hideg utcával; az apartmanot meleg szobák veszik körül.

1. Minden ablak hozzáadja a 100 wattot a hőigényhez; az utcára vezető ajtó - 200.
2. Végül, meleg és hideg éghajlaton, a valódi hőveszteség változik. Ennek a tényezőnek a kompenzálására regionális együtthatót vezetnek be: 0,7-0,9 a déli régiókra (Krasznodar Territory, Krím), 1,2-1,3 a középső régiókra (Moszkva és Leningrádi Oblasták), 1,5 a Távol-Keletre és 2 , 0 a Yakutia és a Chukotka esetében.

Példaként számítsuk ki a 6 x 12 x 3,2 méteres ház négy emeletes és két ajtós házának egy emeletére vonatkozó hőigényét.

Helyzet - Krím.

1. A helyiség térfogata 6 x 12 x 3,2 = 230,4 m3. Szorzás 60 W / m3: 230,4 x 60 = 13824 W.
2. Négy ablak és két ajtó az utcán növeli a hőigényt 13,824 + (100 x 4) + (200 x 2) = 14 624 wattra.
3. A kréta a meleg télen saját beállításokat tesz: 14.624 x 0.7 = 10.236,8 W, vagy 10 KW.

átmérő

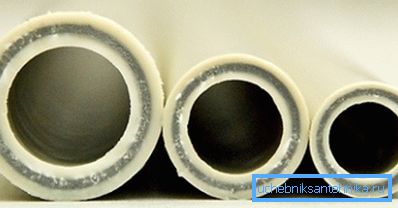

Most csak puszta marad - a hő igénye alapján dönti el, milyen átmérőjű csövet választani a fűtéshez. Ehhez referenciaadatokra lesz szükségünk.

Nyilvánvaló, hogy a hűtőfolyadék 0,7 m / s-os átfolyási sebességéhez elegendő a 15 mm-es belső átmérőjű cső tömítésére szolgáló tömítés.

árnyalatok

• Mivel könnyű látni, az 1-3 KW-os fűtőkészülékek szabad kezű számítása nem lehetséges ezen táblázat használatával. Azonban nem szükséges: a 12 mm-nél kisebb belső átmérőjű csövek egyszerűen nem vásárolhatók meg a boltban.

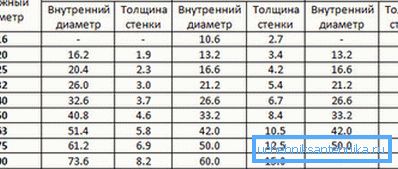

• A polimer és a fém-műanyag csövek esetében az eladók általában nem belső, hanem külső átmérőjűek. Ne felejtsd el figyelembe venni a falak vastagságát.

• Ha az egycsöves rendszer töltése állandó átmérővel rendelkezik, akkor egy kétcsöves rendszer esetében a keresztmetszet csökkenthető, mivel a kazánból való távolság nő. A számításokat külön-külön végzik el minden szakaszban, figyelembe véve annak hőigényét.

következtetés

Reméljük, hogy ez a számítás segíteni fogja az olvasót a felesleges problémák és költségek elkerülésében, amikor fűtési rendszert építenek saját otthonukban.

A megszokott módon a videó ebben a cikkben további információkat nyújt. Sok szerencsét!
