A fürdő kályha csőből készül: a tervezés és az összeszerelés
A fürdőkád "szíve" a kályha, így különös figyelmet kell fordítani a készülékre. Természetesen a legegyszerűbb módja egy kész szerkezet megvásárlása, de elég drága lesz, így pénzt takaríthat meg, és magával hozhatja a kályhát. Ebben a cikkben példaként megnézzük, hogyan készítsünk el egy vízszintes fürdőkádat egy csőből saját kezűleg, mivel ez a legegyszerűbb és legkedvezőbb választás.
Általános információk
A fürdőkád kemencének különleges tulajdonsága, hogy egyszerre több funkciót is ellát:
- A levegőt a helyiségben hevíti;
- A higiéniát igénylő vizet melegíti;
- Kihagyja a köveket.
Meg kell mondanom, hogy a munkamódszer szerint a saját kezükből készített fürdőkádak a csőből és a gyárszerkezetekből nem különböznek egymástól. Természetesen a gyárban még több funkció jelenhet meg, és vonzóbbá válik.
Azonban gondos munkával a házi kályha megfelelő módon megbirkózik a hozzárendelt feladatokkal, és nem fog csalódni a tulajdonosai számára.
A kemencéből a cső jellemzői
tervezés

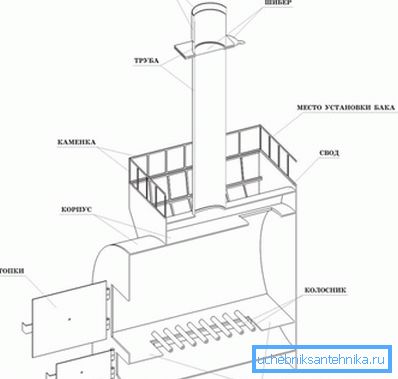

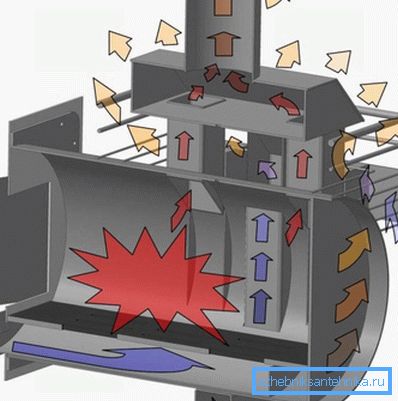

Tehát a vizsgált konstrukció a következő fő elemekből áll:
- A kemence;
- A testen kívül vagy belül elhelyezkedő, fürdőkövekre tervezett kapacitás;
- Hamutartó kamra;
- A kémény, amely a helyiség külső részébe vezet az üzemanyag elégetése.
A kamrák rácsos rácsokból vannak elválasztva egymástól. Meg kell mondani egy ilyen szerkezeti elemről, mint egy vízmelegítő tartályról. Bizonyos modellekben ez a kemence testrésze, de gyakrabban kövekkel a kamránál helyezkedik el.
Vannak olyan modellek is, amelyekben a tartály különálló elem, de csatlakozik a kemencéhez tömlőkkel vagy csövekkel (lásd még a cikket A profilcsőből készült alátétek: hatékony rendszerek, amelyek pontos számításokat igényelnek).

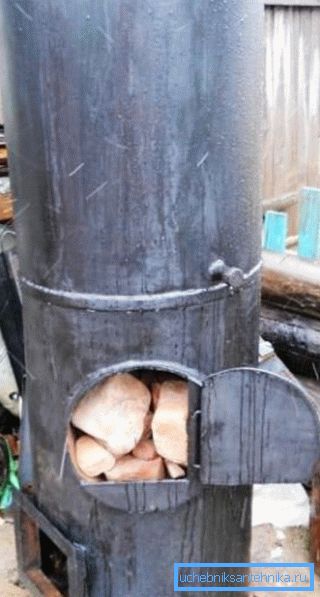

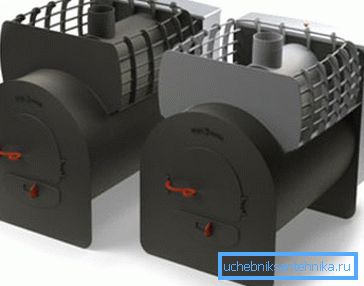

Házi kádak a csőből vízszintesek és függőlegesek. Az elsők inkább azért, mert hosszabb ideig égnek, és gyorsabban felmelegíthetik a szobát. Ezért az alábbiakban pontosan függőleges kialakításnak tekintjük.
méltóság
Természetesen a csőből készült fürdőkádak messze nem csak az egyedülállóan kivitelezhető tervezési opciótól származnak, de számos előnnyel rendelkeznek, amelyek közül az alábbiak kiemelhetők:
| Jó ellenállás a magas hőmérsékleten | Az acél tulajdonságainak köszönhetően. |
| A fürdés gyors felmelegedésének képessége | A legegyszerűbb házi sütők 40-90 perc alatt is melegíthetik a fürdőt (az idő a környezeti hőmérséklettől függ). |
| Egyszerű telepítés | A téglaépítésektől eltérően bármely olyan személy, aki tudja, hogyan kezelje a hegesztőgépet és más fémeszközöket, összeállíthat egy fém kemencét. |
| Alacsony ár | Az anyagok beszerzése nem igényel erős költségeket, és ha van megfelelő csődarab a gazdaságban, akkor a kemence általában ingyenes. |
| tartósság | Ha a design hatékonyan fog működni, akkor több mint egy tucat évig képes lesz kiszolgálni. |
| Alacsony tömeg | Ennek következtében a fémszerkezetnek nem kell alapot felállítania, ellentétben a téglafelülettel. |
hiányosságokat
Az előnyök mellett a fémtermékek hátrányai is vannak, de csak kettő:
| A design gyorsan lehűl | Emiatt a kád befogadásának folyamatában a kályhát folyamatosan fel kell melegíteni. |
| A szoba egyenetlenül heves. | Ez a hátrány csak nagy területű fürdőknél észrevehető. |
Tipp A nagy szaunákban a szakértők tanácsot adnak arra, hogy több kályhát helyezzenek el, ami megakadályozza az egyenetlen melegítést.
Kályha gyártása
A vízszintes kemence gyártására vonatkozó utasítások a következők:
- Az első lépés egy legalább 0,5 méter átmérőjű, körülbelül 0,8 méter hosszú cső előkészítése. A csövek éleit gondosan illeszteni kell.

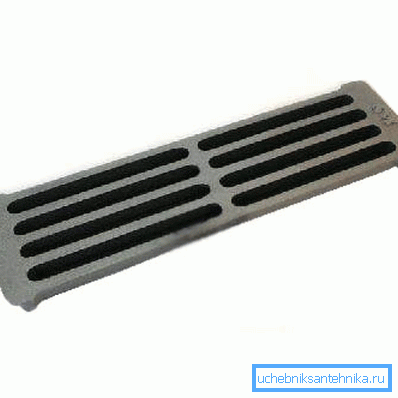

- Ezután egy 10-12 mm vastagságú fémlemezből egy rácsos területet kell létrehozni, amely 80x40 cm-es téglalap. A területen vágni kell egy lyukat, rögzíteni kell rudakat vagy ipari rácsos rácsokat használni.
- Amikor a rostély kész, a cső belsejében lévő falakra kell hegeszteni. Ugyanakkor biztosítani kell, hogy a cső varrása a platform alatt legyen, ami lehetővé teszi a termék élettartamának növelését.
- A végfalakat fémlemezből kell készíteni. Kifelé, lekerekített téglalap. A rész magassága 70 cm, szélesség 60 cm.
- Ezután a homlokzaton két téglalapot kell vágni - ezek a ventilátor és az égéskamra ajtói.
- Ezután a hátsó fal 70x90 cm-es téglalap alakú, a fal felső része a fűtőtest dugóját szolgálja, amely kívül található.
- Ezután a homlokzatot és a hátsó falat a csőre kell hegeszteni.
- Ezután a cső közepén (kívül) meg kell hegeszteni a fűtőtest elülső dugóját, amely a cső körvonalait követi az alulról, és a hátsó fal kontúrt felülről.
- A test felső részében egy 15x15 cm méretű lyukat kell kivágni, amely felett egy fémlemez kemencéje van, amelyre lyuk van a kémény számára. Ezenkívül a lyukat 10-15 cm-re kell tolni a homlokzatra, ami lehetővé teszi az üzemanyag teljes égetésének feltételeit.
- Ennek területe hegesztett a kémény tetőjére.
- Továbbá, a kályha falainak növelése érdekében a 15-20 mm magas rácsokat a dugókhoz hegesztik.
- A következő lépés a hamutartó ajtó és az égéstér telepítése.
- A termék hátlapján hegesztett polcra van szükség a víztartályhoz. A polc mérete a tartály méretétől függ.

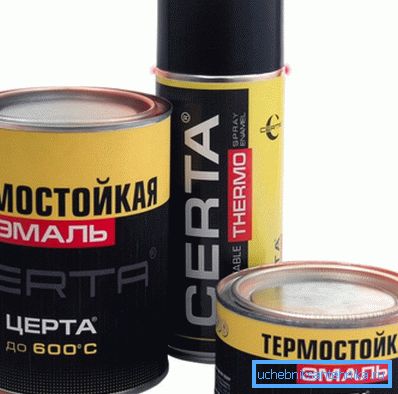

- A munka végén a szerkezetet meg kell megmunkálni egy köszörű kerékkel a rozsda és a skála eltávolítása érdekében. Ezen eljárás után a terméket hőálló polimer festékkel lehet bevonni, és a festéket sütni kell (az eljárás a helyiségen kívül történik).
Tipp A munka megkezdése előtt meg kell győződni arról, hogy a fürdőkád kádja kiváló minőségű, azaz nincs korrózió jele. Attól függ, hogy a jövőben mely termék minősül.
Ebben a munkában készítése kályhák a fürdő befejeződött. Most telepítheti és működtetheti a terméket.
következtetés
Miután kitalálta, hogyan lehet kádat hozni egy csőből, tényleg nem nehéz megbirkózni ezzel a feladattal. Ráadásul a termék biztonságos és kellően nagy hatásfokú. Az egyetlen dolog az, hogy a fenti lépéseket óvatosan végezze, anélkül, hogy megsértette volna a technológiát (lásd még a cikket Létra egy profilcsőből: hogyan lehet könnyű és szilárd konstrukciót létrehozni).
A cikkből származó videóból további információkat kaphat ehhez a témához.
