Mi a lakóépület fűtési csövek elrendezése? Mi a fűtés felső vezetéke és hogyan különbözik az aljától? Milyen csőméreteket használnak? Mi az a lift? Próbáljunk ezekre a kérdésekre válaszolni.

terminológia

Először is, az összetévesztés elkerülése érdekében meghatározzuk a feltételeket.

• Felvonó vagy termikus csomó - ahol a ház fűtési rendszerének és melegvízellátottságának kezelése koncentrálódik.

Ezenkívül a felvonóegység a hűtőközeg hőmérsékletét és nyomását a fűtési rendszer optimális teljesítményéhez hozza. Így az útvonal szállítási és visszatérési menete közötti különbség eléri a 4 kgf / cm2-t; ugyanakkor 0,2 kgf / cm2-es csepp elegendő a víz áramlásához az elemeken keresztül.

• Vízlift - a felvonóegység fő eleme, a keverőkamra, amelyben a takarmányból a forróbb víz keveredik a visszavezető vízzel, amely visszavezethető a keringésbe.
• fojtás - cső, amely összeköti az áramlást és a visszatérést a felvonószerelvénybe. Ezzel a visszatérő csővezeték hidegebb vízzel ismétlődő keringési ciklusba kerül.
• töltelék (deszkaágy) egy vízszintes cső, amely hűtőfolyadékot szállít a felvonószerelvényből a felszállókhoz.
• kelők - a fűtési rendszer függőleges szakaszai, amelyek közvetlenül a fűtőberendezésekhez jutnak.
• ellátás - csővezetékek, amelyek összekötik az emelőt az akkumulátorral.

Tehát milyen fűtési rendszerek kapcsolási rajzai használhatók a lakóházakban? Milyen elemeket tartalmaz?

Emelőoszlop

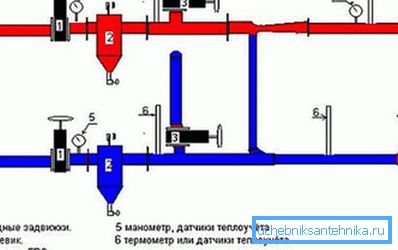

A legegyszerűbb emelőegység minimális úriállomása a következőkből áll:

1. Pár belépő szelepek - az áramlás és a visszatérés.
2. Sump a pályán, és ritkán a visszatérő vonalon.
3. Igazából felvonó szívó és fúvókával.
4. Ház szelepek, levágják a ház fűtését.
5. Pár kiürítés, ami lehetővé teszi a rendszer teljes leeresztését.
6. Nyomás- és hőmérsékletmérő szelepek.

Opcionálisan jelen lehet:

1. Helyezze be a forró vizet (egy vagy két minden egyes sorra). A második esetben a melegvíz-áramkörön keresztüli állandó áramlást biztosítva, az egyes sorokban lévő betétek karimája egy rögzítő alátéttel van ellátva.

1. Egyéni fogyasztók számára szóló ajánlatok (kereskedelmi kioszkok, üzletek, stb.). Itt beilleszti magát a karimára a szelepek előtt; az alátét korlátozza a víz áramlását egy külön áramkörön keresztül.

töltelék

A helyszíntől függően két fűtési rendszer létezik.

alacsonyabb

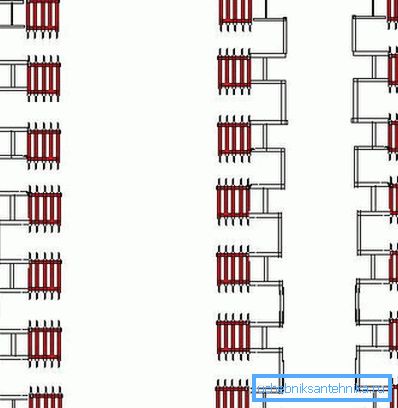

A legkorszerűbb épületekben alacsonyabb kábelezéssel ellátott alsó palackozó vagy fűtőrendszert használnak. Mind a takarmányozás, mind a visszaforgatás az alagsorban van. A felszállók párban vannak összekötve a felső emeleti lakásban vagy a padláson elhelyezett jumperekkel; Az egyes jumperek tetején van egy légtelenítő (Mayevsky daru).

Minden egyes felszálló jumper a palackozás között. A lift csomópontjához legközelebb eső és a távolabbi emelkedők közötti elkerülhetetlen egyensúlyhiányt a csövek méretének és átjárhatóságának különbsége kompenzálja. A modern tízemeletes épület bejáratát kiszolgáló fűtési kör távirányítójának jellemző értékeit adjuk meg.

Milyen előnyökkel jár a fűtővezetékek alacsonyabb vezetéke?

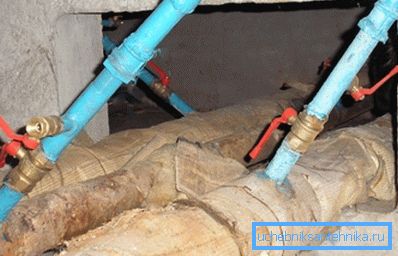

• A gőzfelhúzók minden szelepét egy helyen koncentrálják. A bontáshoz nem kell felmászni a tetőtérbe.

• A hűtőfolyadék visszaállítása a technikai alagsára a javítás során nem jelent problémát.

By the way: pincék gyakran használják a raktárak vagy a használati helyiségek üzletek. Ebben az esetben, tudod, nem kell beszélni semmilyen előnyt: akkor kell dobni a felszálló a tömlőn keresztül a csatorna rendszer.

A fűtési rendszerek alsó vezetékének legfőbb hátránya a visszaállítás után bekövetkezett bonyolultság. Ahhoz, hogy elkezdje a keringést az összes felszállón keresztül, le kell víznia a levegőt. Eközben a felső lakások nem minden lakója képes erre; Ne felejtsd el az üres helyiségeket.

felső

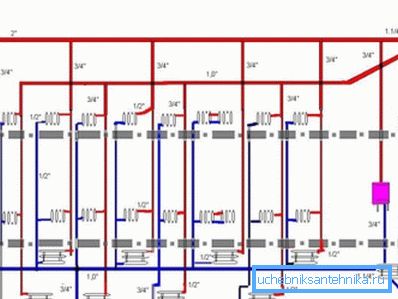

A felső feltöltés vagy fűtés az ellátás felső eloszlásával meglehetősen különböző, mivel az etetőszálat a padlásba helyezték. A visszatérő cső az alagsorban marad. Minden felszálló különálló elem, függetlenül más felszállóktól.

A padláson kívül, a palackozási bejelentés mellett ebben az esetben:

1. Az elzáródás a szelep előtolásából kilép.
2. Dugók kisülésükhöz (pontosabban a levegő befúvásához szükséges, hogy a fűtőberendezések teljes csoportját teljesen megszáradják).

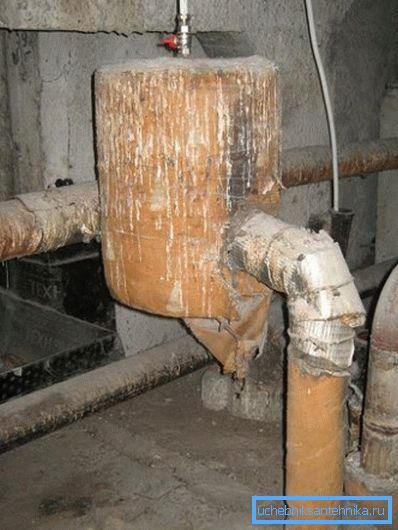

3. Tágulási tartály. A név ellenére nem kompenzálja a hűtőfolyadék mennyiségének növelését a fűtés során (a rendszer nem önálló, hanem a fűtési főfeszültséghez kapcsolódik). Az adagoló adagoló tetején levő tartály minimális lejtővel van ellátva, amely a levegő gyűjtését szolgálja, amely a hulladékszelepen keresztül távozik.

A fűtési rendszer ilyen elrendezését nagymértékben alkalmazták az 1980-as évekig.

Hogyan néz ki a palackozás hátterében?

• A fő probléma itt az, hogy összetettebbé válik az önálló felszálló indításának visszaállítása. Teljesen lecsapolható:

• Zárja le a szelepet a padláson.
• Zárja le a szelepet az alagsorban és csavarja le a kupakot.
• Csavarja le a dugót a padláson.

Érdekes: az egész ház fűtési rendszere a felső tápvezetékkel visszaáll, és sokkal könnyebbé válik, különösen akkor, ha a fűtési tágulási tartályból történő visszaállítás a felvonószerelvénybe kerül. Sajnos: a ház kisülése nagy mennyiségű hűtőfolyadék veszteségével jár, ami nem kívánatos a hőenergia megtakarítás szempontjából.

• A felső töltés fő előnye, hogy az indítás rendkívül egyszerű, és nem függ a ház lakóitól. Elég eléggé lassan (a vízütés elkerülése érdekében), hogy a ház-szelepeket a tápvezetéken és a visszatérő vonalakon kinyissa, utána csak a levegőt a tágulási tartálytól mentesíti.

kelők

A hűtőfolyadék elrendezése a fűtőkészülékekben magánházban lehet vízszintes és függőleges (állva). A különböző helyszíneken lévő épületekben ezek a rendszerek egymás mellett vannak: ha a palackozás mindig vízszintes huzalozás, akkor a felszálló függőleges huzalozás.

Mi a hasznos tudni a lakóépületek emelkedéséről?

• Az alsó palackozású házban lévő felső alaktól eltekintve egyik padló sem zárja le a párnákat a radiátorok között. Ha a fűtőtestet egy tízemeletes épület ötödik emeletén lévő ellátó és visszatérő felszálló között helyezi be, akkor a felső emelet lakói lefagynak: a bekötés feletti forgalom majdnem megáll.
• Az új projektek otthonában az egyik ikerfelszerelést gyakran készenléti állapotba helyezi (azaz nem kapcsolódik az akkumulátorokhoz). Az egyrétegű fűtőrendszer elrendezése lehetővé teszi, hogy a kettős felszedőket az alagsorból kiiktatják, a lakók részvétele nélkül. Elég, ha egy dömpert egyetlen szálra szerelnek fel, és nem jutnak el egy elcsúszásig: a légzsilip teljesen elrepül a vízfronton.

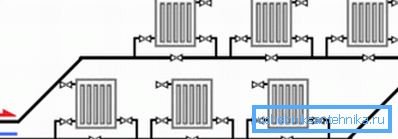

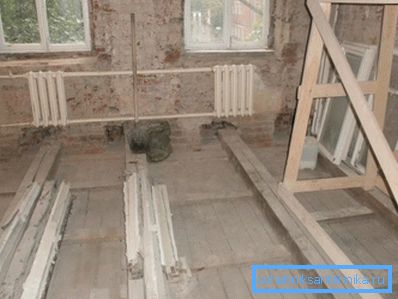

• A stalinka egy párhuzamos felszállónyílásnál gyakran két radiátor csatlakozik az átmérő változtatása nélkül. Ebben az esetben a felszálló maga jumperként szolgál a burkolatuk között. ezt

A fűtési rendszer kábelezése meglehetősen hatékony, de csak az ellátóvezetékek nagy (DU25) átmérőjével.

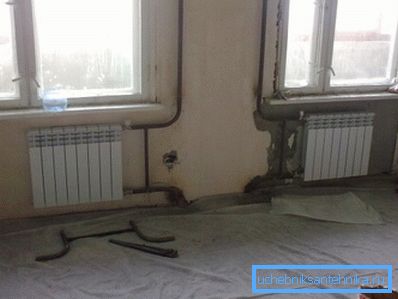

Gyakorlati következmény: ha a belső vezetékeket saját kezével kívánja kicserélni, használjon csöveket azonos átmérőjű fűtésre, vagy fújjon be egy jumpert. Az utasítás összefügg azzal a ténnyel, hogy a 25 mm-es átmérőjű háló és a 15-20-as feltételes áthaladású bélések esetében az elemek egyszerűen hidegek.

Vízszintes belső huzalozás

Számos új épületben egy viszonylag egzotikus rendszert találhatunk: a felszállókból érkező üzletek bejutnak a lakásba, lehetővé téve, hogy a fűtőtestek tetszőleges elrendezésre híguljanak. Az emelõk és a kiömlõk átmérõje úgy van megválasztva, hogy az Ön lakásában található vízszintes kontúr ne állítsa be a fûtési paramétereket az apartmanok fölött vagy alatt.

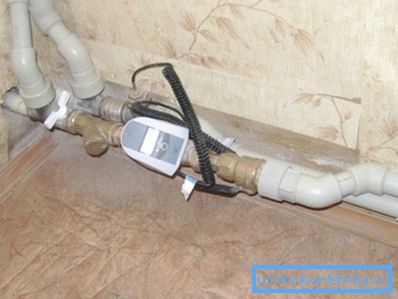

A tetszőleges elrendezés mellett egy bemenettel és kimenettel rendelkező vízszintes áramkör lehetővé teszi a hőenergia számlálását. A négyzetméterenkénti fűtési költség növekedésével a mérők telepítése egyre fontosabbá válik.

Hogyan készítsük el a fűtést az egy lakás vízszintes kontúrjában?

A szerző szerény véleménye szerint a legésszerűbb lenne a Leningrád vagy barakk elrendezése ehhez a helyzethez.

• A lakás peremén egy DN25-ös méretű, tömörített gyűrűt helyeznek el. Az ajtók alatt az esztrichbe hevítik, vagy sík padló alá vannak fektetve.
• A gyűrűvel párhuzamosan levágott fűtőberendezések törés nélkül. A csövek mérete - DNU20. Különálló radiátor csatlakozási rajza - alsó vagy átlós.
• Minden radiátor fel van szerelve egy légtelenítővel a felső dugók valamelyikében. Opcionálisan a tápvezetékeken a fojtószelepeket vagy a termikus fejeket és a levágó szelepeket lehet felszerelni.

következtetés

Reméljük, hogy ajánlásaink hasznosak lesznek az olvasó számára. További információ arról, hogy hogyan lehet megvalósítani a lakás fűtését a mellékelt videó. Sok szerencsét!
