A fűtési cső átmérőjének kiszámítása fontos fázis a fűtési

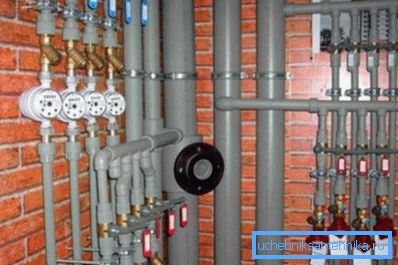

A fűtési rendszer telepítésekor gyakran a csövet egyszerűen a baráti tanácsok vagy a boltban lévő eladók ajánlása alapján választják ki. A csővezeték átmérőjének kiszámítása nem mindig történik meg.

Véletlenszerű méret kiválasztása esetén fennáll annak a veszélye, hogy a fűtési rendszer nem hatékonyan működik.

Az átmérő hatása a fűtési műveletre

A fűtési rendszerre vonatkozó szerelési utasítások valószínűleg nem befolyásolják a csővezeték számítását (továbbá megtudja, hogyan kell kiszámítani a cső átmérőjét a fűtéshez).

Eközben a csővezetéken történő átvezetés során a hűtőközeg többféle ellenállást tapasztal, és ezt figyelembe kell venni szabványos méret kiválasztásakor:

• súrlódás. Emiatt a sebesség egy része elvész;
• kanyarodáskor a sebesség csökkenése. A lakás körüli bekötés nem végezhető elfordítás nélkül (ráadásul 90 év szögben fordul el);

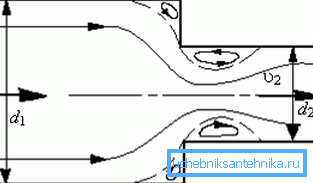

• átmérő változás. Ha különböző méreteket próbál meg használni a lakásba történő elosztás során, az áramlási ellenállás a különböző méretű konjugáció helyén is megfigyelhető.

Figyelj! A fűtővezeték átmérőjének szűkítése nem kívánatos. A ház körül bekötve ugyanazt a méretet kell használni. A keringtető hurok nagy hossza esetén kivételt lehet tenni, amely esetben a hűtőközeg sebességének növelésével csökkenthető a D.

Magában a csővezetékben a hűtőfolyadék mozgását befolyásoló fő jellemzője a belső átmérő (D). Minél kisebb, annál nagyobb a nyomás, és fordítva - ahogy a Dw nő, a rendszerben lévő nyomás csökken. Ezt figyelembe kell venni a cső átmérőjének kiválasztásakor.

Egy közös hiba az amatőr vízvezeték-szerelők kapcsolódik ehhez a jelenséghez. Biztosak abban, hogy ha nagyobb méretű lesz, akkor több hővezető kerül át a fűtőtesteken, és a szoba gyorsabban felmelegszik.

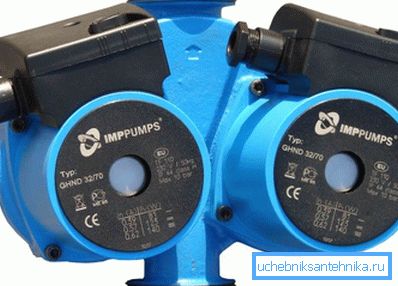

Valójában a hatás ellentétes lesz - a nyomásesés miatt az elemek hűvösek maradnak. Ebben az esetben egy erősebb keringetőszivattyú telepítése segíthet, de egy ilyen megoldás ára magas, sokkal könnyebb választani a megfelelő átmérőt.

Példa a fűtési rendszer kiszámítására

Általános szabályként egyszerűsített számítást végzünk olyan paraméterek alapján, mint a helyiség térfogata, a szigetelés szintje, a hűtőfolyadék áramlási sebessége és a bemeneti és kimeneti csővezetékek hőmérsékletkülönbsége.

A csővezeték átmérőjét kényszerkeringés esetén a következő sorrendben kell meghatározni:

• meg kell határozni a helyiségbe szállítandó teljes hőmennyiséget (hőteljesítmény, kW), valamint a táblázat adatait is összpontosítani;

• megkérdezve a vízmozgás sebességét, határozza meg az optimális D.

Hőenergia számítás

Például egy standard szoba 4,8x5,0x3,0 m méretű. Fűtési kör kényszerített keringtetéssel, szükséges a fűtővezetékek átmérőjének kiszámítása a lakás körüli kábelezéshez. Az alap formula a következő:

a képletben a következő jelölést alkalmazzák:

• V a szoba térfogata. A példában ez egyenlő: 3.8 • 4.0 • 3.0 = 45.6m³;
• ?t az utca és a helyiség hőmérséklete közötti különbség. A példában 53 ° C-ot vettünk;

• K egy speciális együttható, amely meghatározza az épület szigetelésének mértékét. Általában az érték 0,6-0,9 tartományban van (hatékony hőszigetelést alkalmaznak, a padló és a tető szigetelt, legalább kettős üvegezésű ablakok vannak felszerelve) 3-4 (hőszigetelés nélküli épületek, például kabinok). A példában egy közbenső változatot használnak - a lakásban standard hőszigetelés (K = 1,0 - 1,9), elfogadva K = 1,1.

A teljes hőteljesítménynek 45,6 • 53 • 1,1 / 860 = 3,09 kW-nak kell lennie.

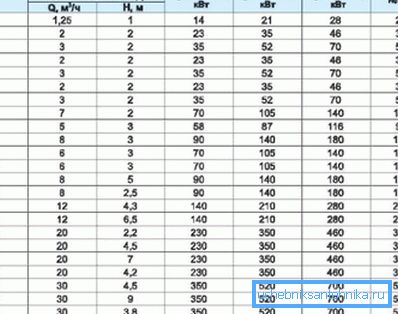

Táblázatos adatokat használhat.

Átmérő meghatározása

A fűtővezetékek átmérőjét a képlet határozza meg

Ahol használják a jelölést:

• ?t- hőmérsékleti különbség a hűtőközegben a be- és kisülő vezetékben. Tekintettel arra, hogy a vizet körülbelül 90-95 ° C hőmérsékleten adagolják, és ideje 65-70 ° C-ra lehűlni, a hőmérsékletkülönbség 20 ° C-kal egyenlő;
• v sebességmozgás sebesség. Nem kívánatos, hogy meghaladja az 1,5 m / s értéket, és a megengedett minimális küszöbérték 0,25 m / s. Ajánlatos 0,8 - 1,3 m / s közbenső fordulatszámon leállítani.

Figyelj! A fűtési csövek átmérőjének rossz választása a minimális küszöbérték alá eső sebesség csökkenéséhez vezethet, ami viszont légtelenítéseket okozhat. Ennek eredményeképpen a munka hatékonysága nulla lesz.

A példában szereplő Dв'n értéke v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Ha figyelsz a méretre, például a PP csővezetékre, világos, hogy egyszerűen nincs ilyen Dвн. Ebben az esetben csak válassza ki a propiléncsövek legközelebbi átmérőjét a fűtéshez.

Ebben a példában választhatja a PN25-t Dv 33,2 mm-vel, ez a hűtőfolyadék sebességének enyhe növekedéséhez vezet, de továbbra is elfogadható határokon belül marad.

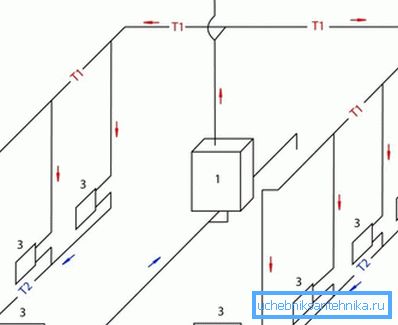

A természetes keringésű fűtési rendszerek jellemzői

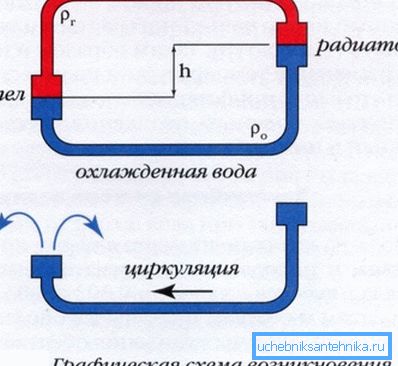

Fő különbségük az, hogy nem használnak keringető szivattyút nyomás létrehozására. A folyadék gravitációval mozog, fűtés után felfelé tolódik, majd átmegy a radiátorokon, hűt, és visszatér a kazánhoz.

Összehasonlítva a kényszerű keringésű rendszerekkel, a természetes keringésű fűtési csövek átmérőjének nagyobbnak kell lennie. A számítás alapja ebben az esetben az, hogy a keringési nyomás meghaladja a súrlódási veszteséget és a helyi ellenállásokat.

Annak érdekében, hogy a keringtetési nyomás értékét mindig ne számítsuk ki, külön táblázatok vannak összeállítva a különböző hőmérsékleti különbségekre. Például, ha a csővezeték hossza a kazántól a radiátorig 4,0 m, és a hőmérsékletkülönbség 20 ° C (70 ° C a kimeneten és 90 ° C a táplálásban), akkor a keringtetés 488 Pa lesz. Ennek alapján a hűtőközeg sebességét a D változásával választja ki.

A saját kezű számítások elvégzésénél hitelesítési számításra is szükség van. Vagyis a számításokat fordított sorrendben végezzük, a vizsgálat célja annak megállapítása, hogy a súrlódás és a helyi ellenállás okozta veszteségek nem haladják-e meg a keringési nyomást.

Összegezve

A fűtési csővezeték számítása nagyon fontos feladat a tervezési szakaszban. A cikkben szereplő információk lehetővé teszik a fűtési rendszer önálló kiszámítását, így garantálva a házban kényelmes mikroklímát (lásd még a cikket, mely fűtési csövek jobbak: a 4 leggyakoribb opció elemzése).

A cikkben szereplő videóban a csővezeték számítása a megengedett sebességen történik.
