A fűtési radiátorok kiszámítása komplex technikák

Az alacsony fogyasztásúak a leggyakoribb fűtőkészülékek, amelyeket mindenütt használnak: lakó-, kereskedelmi, ipari és középületekben. Ezek hűtőfolyadékkal töltött, fémes üreges elemekből állnak.

Fűtött állapotban energiát adnak a szobáknak.

A számítások összetevői

1. A készülékek megvásárlása előtt figyelmet kell fordítani két technikai tulajdonságukra: a hőátadó folyadék teljesítménye és ellenállása.

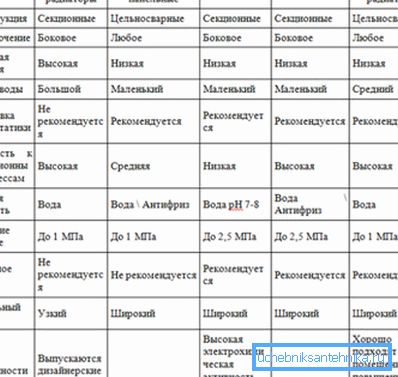

2. Nemcsak a készülékek és elemek számát kell kiszámítani, hanem a radiátorok anyagának kiválasztását is.
3. A legfontosabb dolog, amit meg kell határozni, hogy egy szakasz képes felszabadítani a maximális hőenergia mennyiségét. Vagyis tudnod kell, hogyan kell kiszámítani a radiátorok teljesítményét.
4. Ez az érték lesz a számítás alapja az egész fűtési rendszer számára.

Teljesítmény számítás

1. Az utasítás azt mondja, hogy 1 m? A szobáknak 100 wattnyi hőnek kell lenniük. Ennek tudatában meghatározhatja a szükséges radiátorok számát. Ezért először is ismernie kell a fűtendő helyiséget.
2. A kiszámítás során figyelembe kell venni a helyiség magasságát, az ajtók és ablakok számát és anyagát is. Ezek a tényezők meghatározzák a helyiség hőveszteségét.
3. A fűtőtest kiszámítása előtt meg kell határoznia a területének legalacsonyabb hőmérsékletét és a hőhordozó hőmérsékletét az adott időszakban.

Figyelj! Minden számítást az együtthatók segítségével kell elvégezni, az SNiP-ben vannak. E számok alapján pontosan meghatározhatja a fűtés teljesítményét.

Az előzetes számítás egyszerű: a helyiséget 100 wattos szorzóval kell megszorozni. Az ilyen számítások azonban nem lesznek pontosak. Ezek beállítása és együtthatókra van szükség.

Teljesítménykorrekciós tényezők

Kétféle tényező létezik: a teljesítmény csökkentése és növelése (lásd még a cikket Kétcsöves vagy egycsöves fűtési rendszer - az örök kérdés).

Az elsőt a következő esetekben alkalmazzák.

1. Ha az ablak egységek többkamrás műanyag ablakok, akkor az előzetes számot meg kell szorozni.

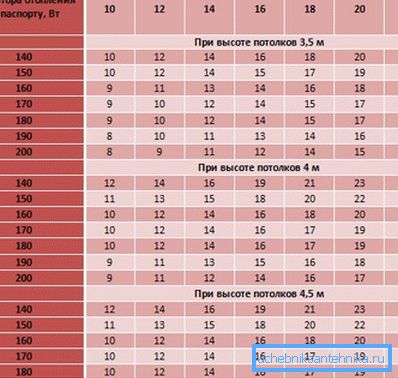

2. Ha a szoba magassága kisebb, mint a standard (3 méter), akkor a csökkentési tényező a tényleges magasság és a standard egyenérték aránya lesz. Tehát, ha a szoba magassága 7 m, akkor az együttható: 2,7: 3 = 0,9.
3. Ha a fűtőkazán nagyobb teljesítményen működik, akkor az általa előállított hőenergia 10 ° -kal csökkenti az akkumulátorok kapacitását 15% -kal.

Az erőfaktorokat a következő körülmények között alkalmazzák.

1. Ha a szoba magassága nagyobb, mint a standard, az együtthatót ugyanúgy kell kiszámítani, mint az alacsony mennyezetek esetén.
2. Amikor a lakás simításra kerül, akkor a fűtőtest kapacitásának kiszámítása előtt az 1,8-es együtthatót használják az indikátor növelésére.
3. Ha az elemek alulról csatlakoznak, akkor az alapjegyhez 8% -ot adnak hozzá.
4. Ha a fűtőkészülék a leghidegebb idő alatt csökkenti a hőhordozó hőmérsékletét, minden 10 ° -os csökkenésnél a radiátorok teljesítményét 17% -kal kell növelni.
5. Abban az esetben, ha a negatív utcai hőmérsékletek elérik a kritikus értékeket, a teljesítményt kétszer kell növelni.

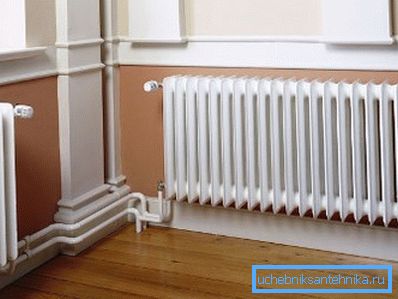

Hogyan állapítható meg az egy elem darabszáma?

A fűtési rendszerek professzionális tervezésénél a szakértők a következő mutatókat és adatokat használják.

1. Regime hőmérséklet a régióban télen.
2. Az épület összes felületének hővesztesége.
3. Akkumulátor csatlakozási diagramja.
4. Az ajtók és ablakok száma (a kamerák száma), azok méretei.
5. A szomszédos szobákkal és utcákkal rendelkező légcsere-helyek gyakorisága.
6. A hűtőközeg táplálásának és visszatérő áramának tervezési hőmérséklete, valamint a keringés sebessége.
7. Az akkumulátor hõteljesítménye, hõmérsékleti üzemmódja.
8. Üzemi nyomás a fűtési rendszerben.

Egyszerűsített számítási módszerek

A professzionális számítások nagyon összetettek, ezért a szakértők egyszerűbb számítási módszereket javasolnak saját kisvállalkozásoknak és lakásoknak.

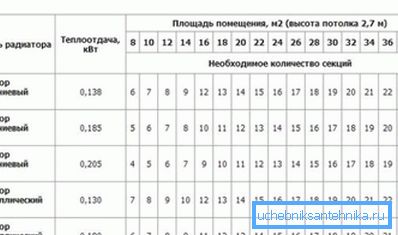

1. Az első módszer a legegyszerűbb. Az eladott áruk útlevelében meg kell adni annak műszaki jellemzőit. Ezek között szerepel a gyártó által bejelentett egyik rész.

Hogyan számoljuk ki a módszer radiátorainak számát.

Tegyük fel, hogy a paraméter 200 watt. Ezután meghatároztuk a térfűtéshez szükséges teljesítményt, figyelembe véve az együtthatókat.

Tegyük fel, hogy 2,4 kW. Ezután egyszerű matematikai művelet lett: 2400: 200 = 12. Olyan sok szelet kell felszerelni, hogy hatékonyan felmelegítse ezt a szobát.

1. A második módszer a számítás elvégzése, figyelembe véve azt, hogy egy szakasz képes a gyártó által meghatározott helyiség melegítésére. Ebből a célból kiszámítják a helyiség térfogatát, majd osztják fel egy térfogat-térfogat melegítésével.

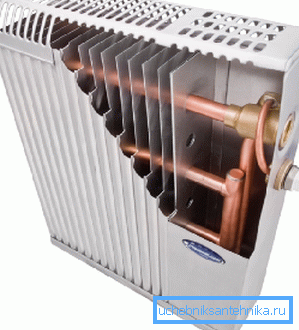

2. További gyakorlati tanácsok a mesterek, hogyan kell kiszámítani a bimetál radiátorok a fűtés.

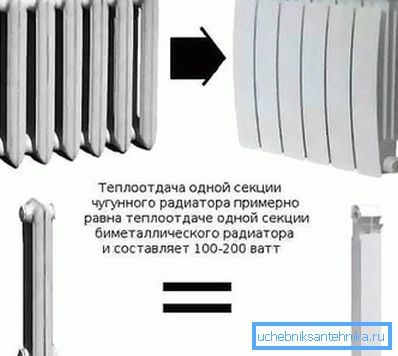

Figyelj! A különböző anyagokból származó akkumulátorok majdnem ugyanolyan méretűek. A gyakorlók észrevették, hogy 2,7 ​​m-es helyiségmagassággal bármely eszköz egy része kb.

Tegyük fel, hogy a szoba mérete 20 m. Végezzük el a számítást: 20: 1,8 = 11,1. Vagyis 11 részből álló akkumulátort kell összeállítani.

következtetés

Ahogyan megértették a cikkből, lakást vagy kis házat nem nehéz kiszámítani és a fűtőkészülékek számát. Ha egy nagy épületről beszélünk, akkor jobb, ha a szakemberek szolgáltatásait használják (lásd még a cikket, hogy egy kétszintes magánház padlóra szerelt kétcsöves fűtési rendszere nyereséges-e).

A cikkben szereplő videó még inkább segít a téma megismerésében.
