A fűtési rendszer alapja és típusa

Mielőtt elkezdené tervezni az önálló fűtést egy lakásban vagy magánházban, meg kell ismerkednie a fűtési koncepcióval. Az alábbiakban közelebbről megvizsgáljuk, hogy mi az, és mi a fűtési alapfogalom.

Általános információk

A fűtési rendszer vázlatos rajza szerint általában a legegyszerűbb séma látható, amely a vízfűtés fő elemeit jelöli, egyetlen rendszerbe illesztve.

Ez utóbbit többféle módon is megvalósíthatjuk, de minden esetben a következő elemeket tartalmazza:

• Kazán fűtés - biztosítja a fűtőfolyadékot.
• Cirkulációs szivattyú vagy segédtartály (a rendszertől függően) - biztosítja a hűtőközeg mozgását az áramkörben.

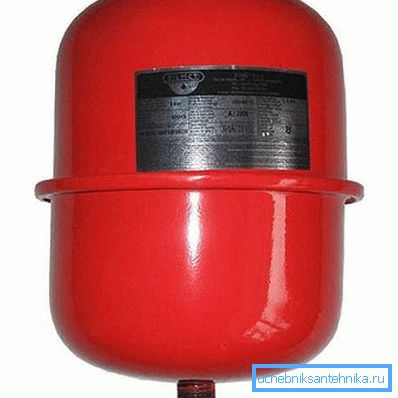

• Tágulási tartály - kompenzálja a hűtőközeg hőtágulását, valamint a vízütést.

• Kontúr - egy zárt útvonalat képvisel, amelyen keresztül a hűtőfolyadék belép a hűtőbe, majd visszatér a kazánhoz.
• A fűtőtestek olyan helyiségek, amelyek fűtést biztosítanak.
• A hőhordozó olyan folyadék, amely a kazánból hőforrást vesz fel és átviszi a radiátorokba. Leggyakrabban szokásos víz vagy fagyálló folyadék használatos ilyen célokra. Az utóbbi alacsonyabb fagyponttal rendelkezik.

A rendszerek közötti különbségek a következők:

• A hűtőközeg keringési módjában;
• A radiátorok csatlakoztatásának módja.

Az alábbiakban mindegyikük jellemzőit tekintjük át.

A rendszerek típusai

A radiátorok csatlakoztatásának módja szerint a fűtési rendszerek két típusból állnak:

Ezek mindegyike természetes forgalmú és kényszerített kivitelben is megvalósítható. Ezenkívül minden lehetőségnek megvannak a maga előnyei és hátrányai, amelyeket figyelembe kell venni.

Egycső

Az egycsöves csatlakozás fő előnye az egyszerűség és a kivitelezés költsége. Azonban csak kis helyiségekben használható. Ez annak a ténynek köszönhető, hogy az elemek ebben az esetben egyenetlenül hevítenek, és nagy számban az utolsó az áramköri készülékekben általában hidegen marad.

Természetes keringés esetén a tervezés a következő:

• A kazánból kilépő kontúr függőlegesen felfelé emelkedik és összekapcsolódik a tartályt.
• Ezután a cső leesik, és ahogy fent említettük, a helyiség peremén halad. Ezenkívül a kontúrnak állandó, enyhe lejtéssel kell felszerelni, amely biztosítja a természetes keringést.

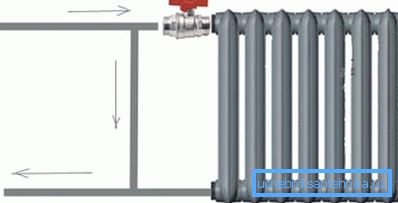

• A radiátorok a hűtőfolyadék-körhöz vannak csatlakoztatva. Ezenkívül a kötés szükségszerűen bypasstal történik. Ez lehetővé teszi, hogy külön szabályozza az egyes elemek fűtését, és ha szükséges, szüntesse meg az elemeket a hűtőközeg leürítése nélkül.

A fűtési rendszer vázlatos diagramja azért jó, mert a fűtés nem illékony. Igaz, ez megköveteli a nem-illékony kazán használatát.

Ami a hátrányokat illeti, többek között meg lehet különböztetni az alacsonyabb hatékonyságot, mivel a hűtőfolyadék kisebb sebességgel mozog, és ennek megfelelően van ideje lehűlni. Ez a fűtőtestek további költségeit és időtartamát eredményezi. Ezenkívül a csővezeték telepítéséhez és keresztmetszetéhez számos követelmény van.

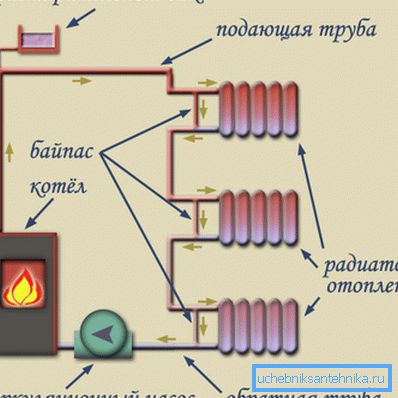

Ezeket a hiányosságokat megfosztják a kötelező rendszertől, amelyet keringtető szivattyú alkalmazásával hajtanak végre.

Ebben az esetben a kapcsolat a következő:

• A kazánból van egy áramkör, amelyhez a keringető szivattyú fűtésre kapcsolódik.
• A pumpa csatlakoztatva van a szivattyúhoz, amely lehetővé teszi a radiátorok és a túlfolyó tartály vezetékezését.

Tipp A szivattyú beszerelésekor megkerülhet és csatlakoztathat egy tágulási tartályt. Ennek megfelelően az áthidalónak át kell fednie a daru- kat. Ez lehetővé teszi, hogy a kezed megváltoztassa a természetes és a kényszerű keringés módját.

Kettős cső

Ez a fűtési lehetőség nagyméretű házakban és apartmanokban használható. Az akkumulátort ebben az esetben sorosan és párhuzamosan lehet csatlakoztatni. Ráadásul még az akkumulátorok soros csatlakoztatásával is egyenletesebben melegednek fel, mint egy csőcsatlakozással.

Ennek a lehetőségnek a hátránya a magasabb ár, hiszen végrehajtása sokkal több csövet igényel. Meg kell jegyezni, hogy ebben az esetben leggyakrabban a kényszerű keringést alkalmazzák, mivel nehezebb természetes keringést biztosítani.

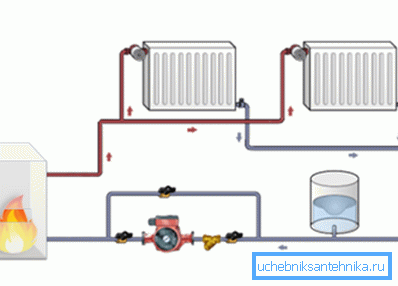

Ez a rendszer így néz ki:

• A kazánból van egy áramkör, amelyhez egy keringető szivattyú van csatlakoztatva a tágulási tartályhoz és a kollektorhoz (párhuzamosan csatlakoztatva).
• Továbbá, rendszerint egy ház vagy lakás külön helyiségeinek elosztása a gyűjtőből történik. Ha több radiátor van csatlakoztatva egy áramkörhöz, a cső az akkumulátor áramkörébe kerül.
• Az akkumulátor áramkörének első kimenetére a visszatérő vezeték csatlakozik, amely párhuzamos a forró áramkörrel, és csatlakozik a kollektorhoz, aminek következtében a hűtött hűtőfolyadék áramlik a kazánba és felmelegszik.

Ennek az opciónak az egyik legfontosabb előnye, hogy képes különböző helyiségekben beállítani az elemek fűtését. Ráadásul speciális elektronikai berendezések használata esetén a helyiség hőmérsékletének fenntartása automatikusan elvégezhető.

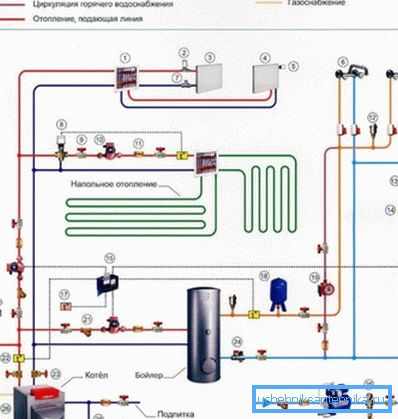

Figyelj! A rendszer legegyszerűbb verzióját tekintettük, mivel a fűtés tartalmazhat egy "meleg padlót".

Itt valójában a koncepció kidolgozásának főbb pontja. Alapjában véve alapul egy részletesebb projektet. Részletes utasítások erre vonatkozóan az építési portálon kaphatók.

következtetés

A vázlatos diagram a fűtési rendszer működtetésének és megvalósításának ötlete. Ráadásul a választása számos olyan körülménytől függ, melyekben a fűtést működtetik. A cikkből származó videóból további információkat kaphat ehhez a témához.
