A fűtési rendszer axonometriája: a terminológia és szabályok
Mi az - a fûtés axonometriája? Ebben az anyagban vissza kell térnünk az iskolába, és újra meg kell ismerkednünk az elfelejtett kifejezéssel. Ezenkívül megpróbáljuk megtudni, mely szabályokat kell követni a fűtési rendszerek axonometrikus diagramjainak kidolgozásával.
meghatározás

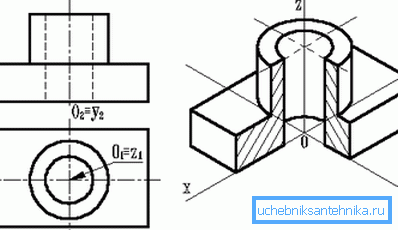

Az axonometria kifejezés Görögországból származik, és két szóból áll: tengely és mérték. A kifejezés jelentése a háromdimenziós objektumok grafikus ábrázolásával, egy síkra való vetítéssel.
Az objektum előrejelzése:
- Három koordináta tengelyhez van kötve.
- Olyan úgynevezett képsíkot választanak ki, amelyre az objektumot ki kell vetíteni.
Megjegyzés: a koordináta tengelynek nem lehet párhuzamos vele.
- Az objektum összes pontját a síkra vetítik.
Mivel a képsík nem párhuzamos a koordináták egyik tengelyével, minden tengely mentén a vetület eltérést mutat a szegmensek tényleges méretétől.
Attól függően, hogy a torzulások hogyan oszlanak el a tengely mentén, az axonometria lehet nevezni:
- izometrikus. Ebben az esetben az összes tengely torzítása megegyezik.
- dimetric. Egyenletes torzítás két tengely mentén.
- trimetrikus - minden torzításnak különböző jelentése van.
A fűtési rendszer axonometrikus sémája csak egy olyan síkra való kiugrás, amely nem párhuzamos az épület vagy a padló falaival. A vetület a rendszer elemeit és alapvető paramétereit jelöli.
Szabályozási követelmények
Ezek részletesen szerepelnek a GOST 21.602-2003 dokumentumban, amely szabályozza az épületgépészeti rendszerek (beleértve a fűtést is) dokumentációjának kidolgozására vonatkozó szabályokat. Tüntessük fel a dokumentum szövegéből azokat a főbb pontokat, amelyek közvetlenül érintik a tárgyunkat.
Általános rendelkezések
A fűtési rendszerek elemeihez egy, a rendszer keretében szereplő jelölést és sorszámot kell rendelni. Milyen jelöléseket használnak?
Az objektum | kijelölés |
Fűtési állvány | cikk |
Fő fűtőtest (a töltelék függőleges része) | GTS |
kompenzátor | K |
Vízszintes ág (deszkaágy) | GW |
Hőmérsékletmérő készülék (hőmérő) | T |
Nyomásmérő műszer (nyomásmérő) | P |
Néhány grafikus szimbólum esetében a dokumentum a kapcsolódó GOST-ra utal:
- A vezetékeket a GOST 21.206 - 93 szerint kell kijelölni.
- A visszacsapó szelepek, fojtók, kapu szelepek, radiátorok stb. megtalálható a GOST 21.205-93-ban.
Ezenkívül az általános rendelkezések között számos további követelmény van a rajzokra.
- A magassági jelek a hosszabbító vonalakon vagy az elemek körvonalain jelennek meg.
- Az axonometrikus fűtési rendszert 1:50, 1: 100 és 1: 200 méretarányban lehet elvégezni.
A kijelölt berendezések és paraméterek listája
A saját kezéből készült rendszert fel kell tüntetni:
- Átmérőjű csővezetékek.
- A csővezetékek hőszigetelése. Grafikusan ábrázolják.
- Az összes csővezeték tengelyszintje nullához viszonyítva.
- Palackok palackozás (természetesen, ahol szükség van - a gravitációs rendszerek és a házak a felső palackozás).
- Ha vannak hiányosságok a palackozás horizontális szakaszaiban - a szakaszok méretei.
- Támogatások, táguláscsatlakozók és felfüggesztések.
Fontos pont: ebben az esetben a képet egy polc eltávolítással látják el, amely felett jelzi az elem típusát. A polc alatt fel kell tüntetni a dokumentum elemét.
- Zárószelepek. Ebben az esetben egy elvihető polcot használnak fel, amely fölött a megerősítés típusát és átmérőjét (DN) jelzik. Az alábbiakban a katalógusban szereplő elem megnevezése látható.
- Felületek és tervezők (vízszintes szakaszok) jelekkel.
- Radiátorok, konvektorok és egyéb fűtőberendezések.
Kötelező feltüntetni típusukat és alapvető paramétereiket:
- A szekcionált radiátor szakaszainak száma.
- A nyilvántartás szakaszainak (csöveinek) és hossza.
- A fonott csövek száma és hossza.
- Más fűtőberendezésekhez - típusukhoz.
- Berendezések (kazánok, hőcserélők, hőszivattyúk, emelőszerkezetek, cirkulációs szivattyúk fűtésre stb.) Megnevezései.
- Beágyazott eszközök (olajos csészék a hőmérsékletszabályozáshoz és kimenetek az ellenőrző szelepek felszereléséhez, lehetővé téve a nyomás mérését).
- Magukat a mérőeszközök a rendszerparaméterek és a hőmérés mérésére.
Érdekes módon: a GOST lehetővé teszi a többemeletes épületek számára, hogy részletes rendszert csak az épület föld alatti részéhez készítsenek. Ebben az esetben a padsorok kábelezési elrendezését és szükség esetén a padlás kapcsolási rajzát külön kell elvégezni. Az utasítás az összes kommunikáció axonometriai kivetítésének túlzott bonyolultságával függ össze, például egy 16 emeletes épületben.
leírás
A szabvány számos követelményt ír elő, nemcsak a rajzokra, hanem azok specifikációira is.
A specifikációban felsorolt elemeket a következő sorrendben kell megadni:
- Fűtőberendezések (kazánok, radiátorok stb.).
- Záró- és szabályozószelepek (szelepek, kapu szelepek, fojtók, visszacsapó szelepek).
- A fűtési rendszerek egyéb elemei (iszaplefolyók, szellőzőnyílások).
- Beágyazott szerkezetek (olajszemüvegek és elágazások az ellenőrző szelepekhez).

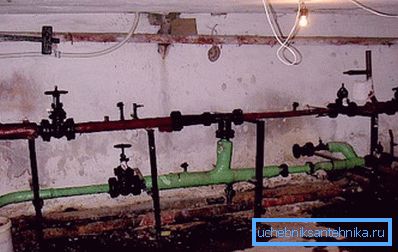

Érdekes: általában a valós körülmények között a hőmérők és a manométerek nem beépítettek. Az eszközök ára elég nagy; olyan körülmények között, amelyek nem zárják le biztonságosan a lakóépületek pincéit, ahol a mérések után célszerűbb leszerelni őket.
- Csővezetékek (palackozás, felszállók, bélés).
- Hőszigetelés.
A csővezetékeket a specifikációban minden átmérőre beírják (szabályként a távvezérlő növelésére). Különféle kanyarok, karimák, hegesztési keresztezések és csavarok nem szerepelnek a specifikációban.
következtetés
Reméljük, hogy az általunk megadott ajánlások és normatív referenciák segítenek az olvasónak a rajzok elkészítésében és leolvasásában (lásd még az önállóan működő fűtési rendszert: A készülék jellemzői).
Mint mindig, a mellékelt videó további információkat is kínál. Sok szerencsét!
