A fűtési rendszer hidraulikus számítása: csaknem bonyolult

04-01-2018
Fűtés

Mi a fűtési rendszer hidraulikus számítása? Milyen értékekre van szükség számításokra? Végül a legfontosabb dolog: hogyan számoljuk ki azokat, anélkül, hogy pontosan értékelnénk az összes szakasz hidraulikus ellenállását, a fűtőberendezéseket és a szelepelemeket? Kitaláljuk.

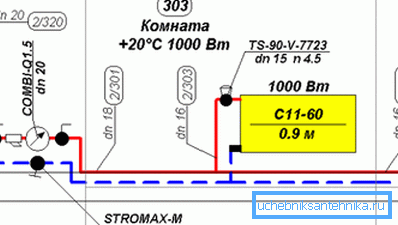

A fűtési tervezés számításokkal kezdődik.

Amit várunk

Minden fűtési rendszer esetében a legfontosabb paraméter a hőteljesítmény.

A következőket határozza meg:

  • Hűtőfolyadék hőmérséklete.
  • A fűtőkészülékek hőteljesítménye.

Megjegyzés: a dokumentációban az utolsó paraméter a hõmérséklet és a levegõ hõmérséklete közötti rögzített deltának felel meg egy fûtött helyiségben, 70 ° C-on. A hõmérsékleti delta hõmérsékletének csökkentése kétszeres csökkenést eredményezhet a hõteljesítményben.

Elhagyjuk a hőtermelés számítási módját a színfalak mögött: elegendő anyaggal rendelkeznek.

Annak érdekében azonban, hogy biztosítsák a hőszállításnak az autópályáról vagy a kazánról a fűtőeszközökre történő átterelését, két további paraméter fontos:

  1. A csővezeték belső része, amely az átmérőjéhez kapcsolódik.

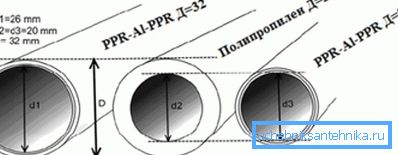

Különböző típusú csövek külső és belső átmérője korrelál.
  1. Az áramlási sebesség ebben a csővezetékben.

Egy autonóm fűtési rendszerben, kényszerkeringéssel, fontos néhány további értéket megismerni:

  1. Kontúr hidraulikus ellenállás. A fűtési rendszer hidraulikus ellenállásának kiszámítása meghatározza a keringető szivattyú által előidézett nyomás követelményeit.
  2. A hűtőfolyadék áramlási sebessége a körön keresztül, amelyet a fűtési rendszer keringtető szivattyújának megfelelő fejével végzünk.

problémák

Ahogy mondják Odesszában, "azok".

Az áramkör teljes hidraulikus ellenállásának kiszámításához figyelembe kell venni:

  • Egyenes csőszakaszok ellenállása. Anyagának, belső átmérőjének, áramlási sebességének és a fal érdességének mértéke határozza meg.

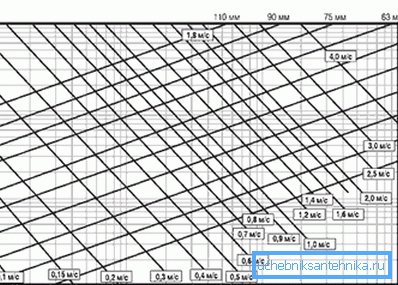

A fűtési rendszerek hidraulikus számításánál ez a névérték lehetővé teszi a különböző átmérők és áramlási értékek nyomásvesztését.
  • Minden átfordulás és átmérő átmenetének ellenállása.
  • Az egyes szelepelemek ellenállása.
  • Minden fűtőberendezés ellenállása.
  • Kazán hőcserélő ellenállása.

Az összes szükséges adat összegyűjtése nyilvánvalóan a legegyszerűbb rendszerben is problémává válik.

Mi a teendő

képlet

Szerencsére autonóm fűtési rendszer esetén a fűtési hidraulikus számítás elfogadható pontossággal és a vadon való bejutás nélkül végezhető el.

Áramlási sebesség

Az alsó oldalról az áramlás és a visszatérés közötti hőmérsékletkülönbség növekedése, ugyanakkor a légszállítás megnövekedett valószínűsége korlátozza. A gyorsáramlás a hidakat a levegő levegőztető nyílására kényszeríti; a lassú nem képes megbirkózni ezzel a feladattal.

Másrészt túl gyors az áramlás elkerülhetetlenül hidraulikus zaj keletkezik. A szelepek és a palackozás egyes elemei zavaró zümmögő forrást jelentenek.

A fűtési rendszer zaját nem valószínű, hogy tetszene neked éjjel.

Fűtés esetén az elfogadható térfogatáram tartománya 0,6-1,5 m / s; azonban más paraméterek kiszámítását általában 1 m / s értékre végzik.

átmérő

Az ismert hõteljesítmény mellett a táblázat szerint legkönnyebben felvehetõ.

Cső belső átmérője, mm Hőáram, W a Dt = 20є
Sebesség: 0,6 m / s Sebesség: 0,8 m / s Sebesség 1 m / s
8 2453 3270 4088
10 3832 5109 6387
12 5518 7358 9197
15 8622 11496 14370
20 15328 20438 25547
25 23950 31934 39917
32 39240 52320 65401
40 61313 81751 102188
50 95802 127735 168669

Fejfeszültség

Egy egyszerűsített változatban a H = (R * I * Z) / 10000 képlet alapján számítják ki.

Ben:

  • H a kívánt fejérték méterben.
  • I - nyomáscsökkenés a csőben, Pa / m. A számított átmérő egyenes csőszakaszánál a 100-150 tartományba esik.
  • A Z egy további kompenzációs tényező, amely attól függ, hogy rendelkezésre áll-e további berendezések az áramkörben.
Kontúrelemek Együtthatóérték
Szerelvények és szerelvények 1.3
Termosztatikus fejek és szelepek 1.7
Három vagy kétutas szeleppel ellátott keverő 1.2

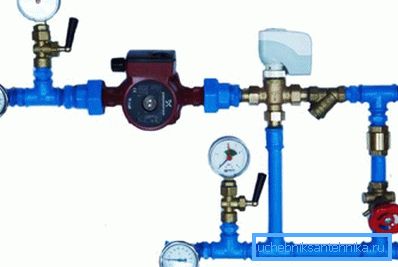

A fotókeverő egységben a fűtéshez.

Ha a rendszer több elemet tartalmaz a listából, a megfelelő együtthatókat megszorozzák. Így egy gömbcsapos rendszerhez, csövekhez menetes szerelvényekhez és egy termosztáthoz, amely szabályozza a palackozás átjárhatóságát, Z = 1,3 * 1,7 = 2,21.

termelékenység

A saját kézzel történő számításhoz szükséges utasítások a szivattyú teljesítménye szintén nem túl bonyolult.

A termelékenységet a G = Q / (1.163 * Dt) képlet adja meg, amelyben:

  • G - teljesítmény m3 / óra.
  • Q az áramkör termikus teljesítménye kilowattban.
  • Dt a tápellátás és a visszatérő vonalak közötti hőmérsékletkülönbség.

példa

Tegyünk egy példát a fűtési rendszer hidraulikus számítására az alábbi feltételek mellett:

  • A bemeneti és visszatérő csövek közötti deltatermetés megegyezik a normál 20 fokkal.
  • Réz hőteljesítménye - 16 KW.
  • Az egycsöves Leningradka palackozás teljes hossza 50 méter. A fűtőberendezések a palackozással párhuzamosan kapcsolódnak. Hiányoznak a termosztátok, a töltés megszakadása és a szekunder áramkörök keverőkészülékekkel.

Szóval induljunk el.

A fenti táblázat szerinti minimális belső átmérő 20 milliméter, legalább 0,8 m / s átfolyási sebességgel.

Hasznos: a korszerű keringtető szivattyúk gyakran lépcsőzetes, vagy kényelmesebb, a teljesítmény zavartalan beállítása. Az utóbbi esetben az eszköz ára valamivel magasabb.

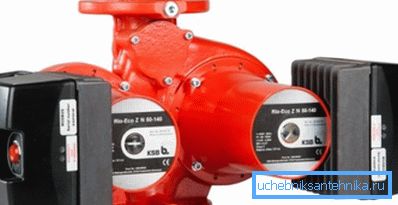

A KSB Rio-Eco Z szivattyú sima beállítással.

Az optimális fej a mi esetünkben (50 * 150 + 1.3) / 10000 = 0,975 m. Igazából a legtöbb esetben a paramétert nem kell kiszámítani. A különbség a fűtési rendszer egy lakóház, amely forgalomban benne - mindössze 2 méter; ez pontosan a nedves rotoros szivattyúk abszolút többségének minimális feje.

A termelékenység kiszámítása G = 16 / (1,163 * 20) = 0,69 m3 / óra.

következtetés

Reméljük, hogy a fenti számítási módszerek segítenek az olvasónak saját fűtési rendszere paramétereinek kiszámolásában, anélkül, hogy összetett képletek és referenciaadatok dzsungelébe kerülnének. Mint mindig, a mellékelt videó további információkat is kínál. Sok szerencsét!
