A fűtési rendszer hőmérsékleti grafikonja: ismeri a központi

Milyen törvények vonatkoznak a hűtőfolyadék hőmérsékletére a központi fűtési rendszerekben? Mi az - a 95-70 fűtési rendszer hőmérsékleti ütemezése? Hogyan lehet a fűtési paramétereket a menetrendhez igazítani? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

Kezdjük néhány absztrakt tézisszel.

• A változó időjárási körülmények között az épületek hővesztesége megváltozik utánuk.. A lakásban állandó hőmérséklet fenntartása érdekében fagyasztásnál sokkal több hőenergiára van szükség, mint meleg időben.

Adja meg: a hő költségét nem az utcai levegő hőmérsékletének abszolút értéke, hanem az utca és a belső tér közötti delta határozza meg. Így a lakás + 25 ° C-on és az udvaron -20-ban a hőköltség pontosan ugyanaz lesz, mint a +18 és -27.

• A hűtőközeg állandó hőmérsékletén a fűtőtest hője is állandó lesz. A szobahőmérséklet csökkenése kissé megnöveli azt (ismét a delta felemelése a fűtőközeg és a helyiség levegője között); Ez a növekedés azonban kategorikusan nem elegendő ahhoz, hogy kompenzálja az épület burkolatán keresztül a megnövekedett hőveszteséget. Csak azért, mert az alacsonyabb hőmérsékleti küszöböt az apartmanban az aktuális SNiP 18-22 fokban korlátozza.

A növekvő veszteségek problémájának nyilvánvaló megoldása a hűtőközeg hőmérsékletének növelése.

Nyilvánvalóan a növekedésnek arányosnak kell lennie a kültéri hőmérséklet csökkenésével: minél hidegebb az ablakon kívül, annál nagyobb a hőveszteség kompenzálása. Ami ténylegesen arra a gondolatra vezet, hogy létrehozzunk egy külön táblázatot az értékek egyeztetésére.

Tehát a fűtési rendszer hőmérsékletének grafikonja leírja az ellátási és visszatérő csővezetékek hőmérsékletének függését a külső időjárástól.

Hogy rendeződnek a dolgok

Két különböző típusú grafikon létezik:

1. Hőhálózatokhoz.
2. A házon belüli fűtési rendszerhez.

E fogalmak közötti különbség tisztázása érdekében érdemes rövid áttekintést adni a központi fűtés működéséről.

CHP - hőhálózatok

Ennek a kötegnek a feladata a hűtőközeg felmelegítése és a végfelhasználónak történő átadása. A fűtővezeték hosszát általában kilométerben mérik, a teljes felület - ezer és ezer négyzetméter. A csövek hőszigetelésére vonatkozó intézkedések ellenére elkerülhetetlen a hőveszteség: a CHP-től vagy a kazánháztól a ház határaig haladva a folyamat vízének részleges hűlési ideje van.

Ezért a következtetés: annak érdekében, hogy a fogyasztó elérje az elfogadható hőmérséklet fenntartása mellett, a CHP-berendezés kijáratánál a fűtőkészüléknek a lehető legmelegebbnek kell lennie. A korlátozó tényező a forráspont; azonban növekvő nyomás mellett a magasabb hőmérsékletek felé mozog:

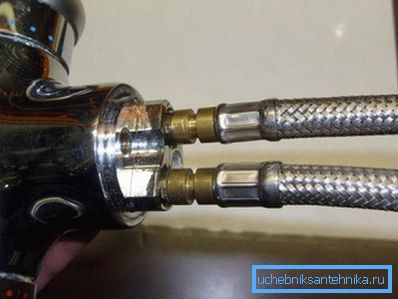

Tipikus nyomás a fűtési fővezeték bevezetőcsövében 7-8 atmoszféra. Ilyen érték - a szállítás közben bekövetkező nyomásveszteségeket is figyelembe véve - lehetővé teszi a fűtési rendszer elindítását akár 16 emeletes házban további szivattyúk nélkül. Azonban biztonságban van az autópályákon, felszállókon és csatlakozásokon, a tömlõkeverõkön és a fûtõ- és melegvízrendszer többi elemén.

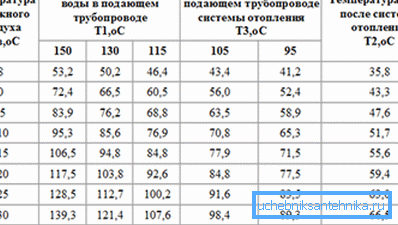

Bizonyos határértékkel az előremenő hőmérséklet felső határát 150 fokban feltételezzük. A fűtővezeték fűtésének leggyakoribb hőmérsékleti grafikonjai 150/70 - 105/70 tartományba esnek (áramlási és visszatérési hőmérsékletek).

ház

Számos további korlátozó tényező van a ház fűtési rendszerében.

• A hőhordozó maximális hőmérséklete nem haladhatja meg a 95 ° C-ot a kétcsöves és 105 ° -nál az épület egycsöves fűtési rendszerében.

By the way: az óvodai nevelési intézményekben a korlátozás sokkal súlyosabb - 37 C. Az árh mérséklet csökkentése a radiátorszakaszok számának növekedése: az ország északi vidékein az óvodák csoportjainak helyiségeit szó szerint övezik.

• A tápellátási és visszavezetési csővezetékek közötti nyilvánvaló okokból a delta hőmérséklete a lehető legkisebb legyen. - különben az épületben lévő elemek hőmérséklete nagymértékben változik. Ez a hűtőfolyadék gyors áramlását jelenti. Azonban túlságosan gyors a keringtetés a ház fűtési rendszerén keresztül ahhoz a tényhez vezet, hogy a visszatérő víz túlzott hőmennyiséggel tér vissza az autópályára, ami a CHP működésének számos technikai korlátai miatt elfogadhatatlan.

A problémát úgy oldja meg, hogy mindegyik házban egy vagy több liftcsomópontot telepítenek, amelyekben a visszatérő vezetéket összekeverik a vízárammal a szállítócsőből. A kapott keverék valójában biztosítja a nagy mennyiségű hűtőközeg gyors forgalomba hozását a visszavezető csővezeték útjának túlmelegedése nélkül.

A házon belüli hálózatokhoz külön hőmérsékleti ütemezést kell beállítani a felvonó működési terve alapján. A kétcsöves áramkörök esetében a tipikus hőmérsékleti időtartam 95-70, egycsöves (ez azonban ritkaság a lakóépületekben) - 105-70.

Klimatikus zónák

Az ütemezési algoritmus meghatározó tényezője a becsült téli hőmérséklet. A hűtőfolyadék-hőmérséklet táblát úgy kell összeállítani, hogy a fagy csúcsán a maximális értékek (95/70 és 105/70) a megfelelő SNiP hőmérsékletet biztosítsák a lakóhelyi helyiségekben.

Tegyünk példát a házon belüli ütemtervre a következő feltételek mellett:

• Fűtőkészülékek - radiátorok hűtőfolyadékkal, alulról felfelé.

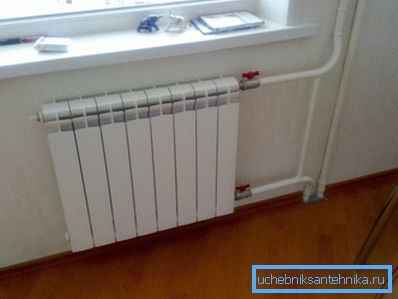

• Fűtés - kétcsöves, álló felfüggesztéssel.

• A kültéri levegő hőmérséklete -15 ° C.

Nuance: az útvonal és a házon belüli fűtési rendszer paramétereinek meghatározásakor az átlagos napi hőmérsékletet veszik figyelembe. Ha éjszaka -15, és napközben -5, -10 ° C lesz a külső hőmérséklet.

És itt vannak néhány becsült téli hőmérséklet értékek az orosz városok számára.

beállítás

Ha a CHP és a hõhálózatok kezelése felelõs az útvonal paramétereiért, akkor a háztartási hálózat paramétereinek felelõssége a lakosoknak felel meg. Egy nagyon tipikus helyzet az, amikor a lakosok panaszaira utalnak a lakások hidegérõl, a mérések eltérést mutatnak az ütemtervhez képest. Kevésbé ritkábban fordul elő, hogy a hőhordozók kútjaiban a mérések emelkedett visszatérő hőmérsékletet mutatnak a házból.

Hogyan lehet a fűtési paramétereket az ütemtervnek megfelelő módon kezelni?

Fúvókafúrás

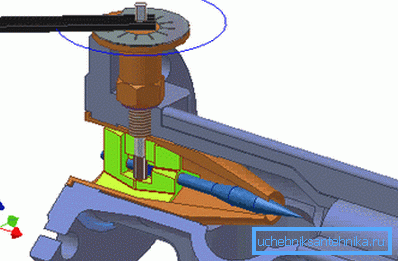

Ha a keverék hőmérséklete és a visszatérő hőmérséklet túl alacsony, a nyilvánvaló megoldás a liftfúvóka átmérőjének növelése. Hogyan történik ez?

Utasítások - az olvasó szolgálatában.

1. A felvonószerelvény összes szelepe vagy szelepjeinek átfedése (bemenet, ház és melegvíz).
2. A liftet leszerelik.
3. A fúvókát eltávolítjuk, és 0,5-1 mm-rel átitatjuk.
4. A felvonót összeszerelték, és légtelenítéssel indították meg fordított sorrendben.

Tipp: a paronitovye tömítések helyett a karimákon gumiból lehet vágni, az autó kamra karimájának méretére vágva.

Csillapító fojtó

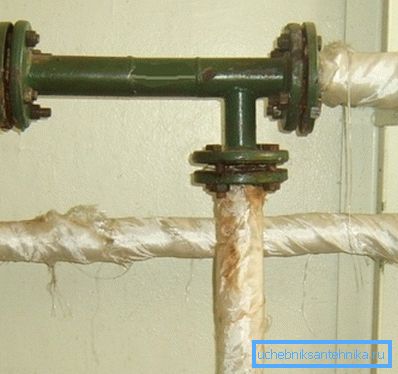

A kritikus helyzetben (erős hideg és fagyasztó lakások) a fúvóka teljesen eltávolítható. Annak érdekében, hogy az aspirátor ne legyen híd, legalább egy milliméteres vastagságú acéllemez palacsinta elakad.

Figyelmeztetés: ez egy olyan vészhelyzeti intézkedés, amelyet szélsőséges esetekben használnak, mivel ebben az esetben a házban lévő radiátorok hőmérséklete eléri a 120-130 fokot.

Differenciális beállítás

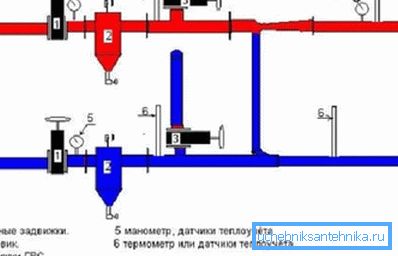

A felmelegedett hőmérsékleteken a fűtési szezon végéig ideiglenes intézkedésként gyakorlatilag beállítható a szelepen a felvonó differenciálműve.

1. A HMV a tápvezetékre vált.
2. A visszatérő csőre nyomásmérő van felszerelve.
3. A visszatérő csővezeték beömlőszelepe teljesen lezár, majd fokozatosan megnyílik a nyomásmérő nyomásszabályozóján. Ha csak a szelepet takarja le, akkor a rúdon levő arcok lehúzása megakadályozhatja és felolvaszthatja a kontúrt. A cseppet a napi 0,2 órás légáramlási áramlás napi hőmérséklet-szabályozással történő növelésével csökkentik.

következtetés

Emlékeztetünk még egyszer: az utolsó két ajánlás csak kritikus helyzetekben alkalmazható átmeneti intézkedésekként. Mint mindig, a cikkhez csatolt videó további információkat nyújt az olvasónak. Sok szerencsét!
