A fűtési rendszer hűtővízzel történő feltöltése: hogyan kell

A ház vagy apartman fűtési rendszerének kialakításához szükség van egy fűtőkazánra, fűtőtestekre és csővezetékekre, amelyek az összes elemet egy hálózathoz csatlakoztatják. Azonban nem működik hűtőfolyadék nélkül, amely a tüzelőanyag elégetéséből keletkező hőenergiát a helyiség levegőjébe továbbítja. Ezért a beszerelés vagy javítás befejezése után mindig kérdéses, hogy miként töltse fel a fűtési rendszert vízzel vagy más alkalmas folyadékkal. Az erre vonatkozó utasításokat az alábbiakban soroljuk fel.

A folyadék feltöltése és kisütése a fűtési rendszerből

Először is megfontoljuk, hogy a hűtőfolyadék milyen módon távozik a fűtési rendszerből.

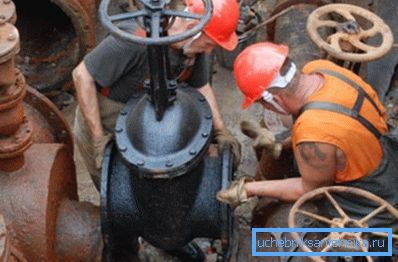

Leggyakrabban a víznek a csövekből történő eltávolítása szükséges az ütemezett javításhoz. Ez különösen igaz a központi fűtési rendszerhez csatlakozó lakásokra. Nyáron az elzáró és szabályozó szelepeket, a meghibásodott csővezetékeket stb. Cserélik ki.

De ha magánházban lakik, a következő okok miatt nem javasolt a hűtőfolyadék leengedése:

1. A víz újrakeringtetésénél újra kell termelnie a rendszert. Ez az esemény hosszú és problémás, mert minden tulajdonos meg akarja kerülni.
2. Egyes típusú radiátorok (pl. Acél) vízhiánya gyors korrózióhoz vezet. Ha a rendszerből nyerjük ki a vizet, készüljünk fel a radiátor radiátorok vészhelyzeti cseréjére a ház fűtéséhez.
3. A hűtőfolyadék éves eltávolítása új termék megvásárlását igényli. Különleges fagyálló vagy speciálisan előkészített víz meglehetősen drága, ezért a fűtési rendszer karbantartásának indokolatlan növekedéséhez vezet.

A folyadéknak a fűtési rendszerbe történő öntésére vonatkozó eljárás

Előkészítő műveletek

Függetlenül attól, hogy Ön új, önszerelt fűtési rendszert indít-e, vagy felmelegíti-e a hűtőfolyadékot a melegszezoni időszak vagy a javítás után, elengedhetetlen a műszaki hálózat felkészítése a működésre.

Az eljárás a következő:

1. A csővezeték átöblítése. Ez a művelet szükséges egy új fűtési rendszer elindítása előtt. Ellenkező esetben a forgácsok, a salak és egyéb törmelékek károsíthatják a felhasznált fűtő- és szivattyúberendezéseket. Ha az Ön éghajlati hálózatát már elindították és sikeresen működtetik, elegendő a csöveket és az elemeket kétévenként öblíteni.

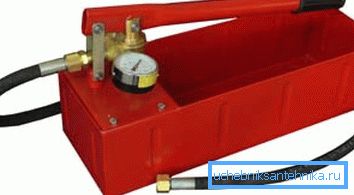

2. Hidraulikus vizsgálat. Mielőtt a fűtési rendszert vízzel feltöltené, meg kell nyomás alá helyezni. Ehhez használjon speciális eszközt, amely a csöveket és radiátorokat sűrített levegővel tölti ki.

Szükség van nyomásnövelésre, amíg az értéke 25% -kal magasabb, mint a számított érték. A mutató normál csökkenése legfeljebb egy százalék lehet 15 perc múlva.

1. A hibák megszüntetése. A krimpelés után ellenőrizni kell az összes csatlakozást szivárgás esetén, és rögzíteni kell őket, ha találnak.

Figyelj! A tömítési szivárgások nem annyira csökkentik a hűtőfolyadék áramlását, hanem inkább megakadályozzák a csővezetékek és radiátorok levegődugóit, amelyek működésképtelenné vagy alacsony fűtési hatékonyságot eredményeznek.

A hűtőfolyadék típusának kiválasztása

Leggyakrabban a vizet hőátadó folyadékként használják. Használhat azonban fagyálló folyadékot, amely nem fagy, ha a környezeti hőmérséklet nullára esik. Sok más előnye van, de az ára meglehetősen magas. Leggyakrabban a kis épületek fűtési rendszereiben fagyálló.

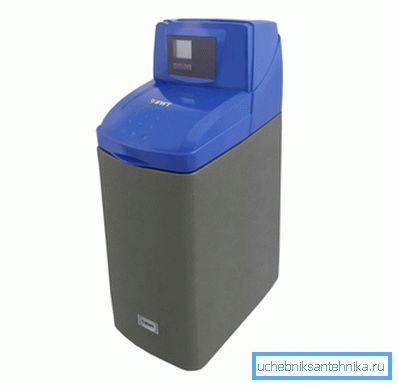

Ne felejtse el, hogy a fűtési rendszer vízzel történő feltöltése előkészítést igényel. A folyadéknak mentesnek kell lennie a sók és az oldott levegőktől, amelyekhez kereskedelmi forgalomban beszerezhető vegyi anyagok és reagensek használhatók.

Tipp Nem ajánlott csapvizet használni a fűtési rendszer fűtőközegeként. Nagy mennyiségű kalciumot és más ásványi anyagokat tartalmaz, amelyek a csövekre és az akkumulátorokra telepedve végül a fűtési rendszer működésképtelenségéhez vezetnek. A csapvízben is nagy mennyiségű oxigént oldott le, ami légzést okoz.

Függetlenül attól, hogy speciálisan elkészített vizet vagy fagyálló folyadékot használjon a töltéshez. De mindenképpen helyesen kell kiszámítani az eljárás végrehajtásához szükséges folyadékmennyiséget.

Az alkalmazott hőhordozó mennyiségének meghatározása

A fűtőrendszer feltöltéséhez szükséges víz vagy fagyálló víz mennyiségének ismerete érdekében szükséges a megfelelő kapacitású vízkezelő berendezés kiválasztása vagy bizonyos mennyiségű speciális folyadék megvásárlása.

A számítás elvégzéséhez tisztázni kell a következő adatokat:

• a vízmelegítő kazánban (OK) helyezett vízmennyiség, az elhelyezett fűtőtestek (ОR) és a nyitott vagy zárt típusú tágulási tartály (О) egy része - az összes szám a mellékelt dokumentációban található a fenti berendezéseknél;
• a csővezetékbe helyezett vízmennyiség (From) - ehhez külön építési könyvtárat kell használni, ahol hasonló információkat helyeznek el, vagy kiszámítják a kívánt értéket a következő képletekkel:

S =? * R2, ahol:

• S a cső keresztmetszete;
• ? - állandó egyenlő a 3.14159-gyel;
• R a cső belső sugara.

From = S * L, ahol:

• - a szükséges folyadékmennyiség a csőben;
• S a fenti képlet által feltárt keresztmetszet;
• L az összes telepített csővezeték hossza.

A teljes vízmennyiséget az alábbi képlet adja meg:

Általános = OK + (Op * s) + Ob + Honnan, hol

с - a radiátorok beépített szakaszainak száma.

Tipp Annak ellenére, hogy a víz és a fagyásgátló nem tömörítve van, célszerű 10-15% -kal több folyadékot beszerezni, mint a számításon keresztül kapott mennyiséget. Az ilyen különbözet ​​a számítási hibát lefedi.

Víz öntés

Amint befejezte az öblítést, elvégezte a csövek vizsgálatát, és megfelelő mennyiségű hűtőfolyadékkal feltöltve, elkezdheti tölteni a fűtési rendszert. Ez segít a vibrációs szivattyúnak, hogy kitöltse a fűtési rendszert.

Ne felejtsük el, hogy ez az éghajlati hálózat telepítésének legfontosabb szakasza, mert minden műveletet gondosan és gondosan kell végrehajtani.

Az eljárás több egymást követő lépésből áll:

1. Ismételten minden ízületet szivárgásnak és nyomáscsökkentésnek vetünk alá.

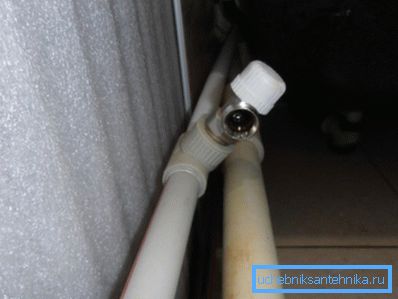

2. Zárószelepek, a folyadék eltávolítása a fűtőrendszerből. Ez segít elkerülni a nem hajtó folyadék áramlását.

1. A légszelep működtetése ellenõrzésre kerül. Ha gyenge teljesítményük van, jobb, ha teljesen lecsavarja a megfelelő eszközt (Mayevszkij daruját), és visszakerül a helyére az öntés végén. Ezenkívül ugyanabban a célban a szelepet a rendszer felső részében nyithatja meg, ami csökkenti a levegőnek a csövekből és akkumulátorokból való kilépésének időtartamát.
2. A feltöltésnek a kazánhoz legközelebb eső szelepeken kell keresztülmennie.
3. A lehető legalacsonyabb sebességgel tartsa a vizet vagy a fagyálló folyadékot. Ez lehetővé teszi a csövekben maradt levegő kilépését az előretolt szelepeken keresztül. Ellenkező esetben a forgalom elakad.

1. Ahogy a csövek megteltek, le kell zárni azokat a csapokat és szelepeket, amelyeken keresztül a hűtőfolyadék elkezd önteni. Ezért kellett egy bizonyos készleten megvásárolni.
2. A rendszer betöltése nem azonnal, hanem részben történik: az első emeletről a legmagasabb pontokkal végződik.

Minőségellenőrzés

A szükséges hűtőfolyadék mennyiségének kiszámításakor kívánatos, hogy ezt a számot ne csak a teljes rendszerre, hanem az egyes szakaszokra is meg lehessen határozni. Ennek eredményeképpen pontosabban szabályozhatja az éghajlati hálózat egyes elemeinek kitöltési szintjét.

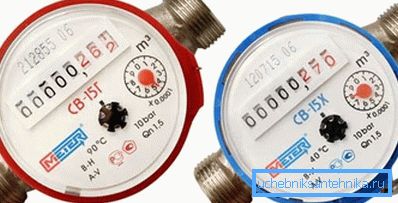

Ezenkívül egy folyadékáramlás-mérő felszerelhető a bemeneti nyíláson.

Így pontosan tudni fogja, hogy mennyi már beleesett a csövekbe:

• ha kisebb, mint a számított érték - a csövekben felgyülemlő levegő, meg kell határozni a dugó kialakulásának helyét és fel kell számolni azt;
• ha több, akkor szivárgás van valahol laza kapcsolat vagy nyitott csap.

A fűtési rendszer indítása

Levegő maradék eltávolítása

A fűtési rendszer teljes feltöltése után lehetőség van az üzembe helyezésre. Azonban ez előtt el kell távolítani a maradék levegőt az összes felszerelt berendezésről.

Ez a következőképpen történik:

1. A levegőt eltávolítják a kazán házának főcsövéből. Ehhez a fűtőkészülékre szerelt légszelepet használják.
2. Ha a rendszernek szivattyúja van a víz kényszerforgatásához, akkor a levegőt is ki kell szabadítani. Erre a célra egy elszívó szelepet használnak.

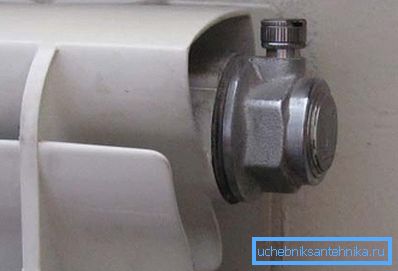

3. A következő lépés a légcsatlakozók eltávolítása a radiátorokból. Ezt mindegyik telepített akkumulátorral meg kell tenni, kezdve az első emeleten, és a legmagasabb értékkel végződhet. Ezt egyszerűen végezzük: Mayevszkij kulcsával vagy csavarhúzóval le kell csavarnunk a Mayevszkij csapját, és tartsuk úgy, amíg egy vízcsepp folyik a lyukból.

1. Ellenőrizze a visszatérési sort. Ebből a célból a cső bizonyos részeiben telepített szelepeket is használnak. Zárja le a szelepet a jumpert a csatlakozó és a kisülő csövek között.
2. Miután befejezte a munkát a helyreállítás után, hagynia kell a rendszert kb. 2 órán át állni, majd indítsa el a kazánt.

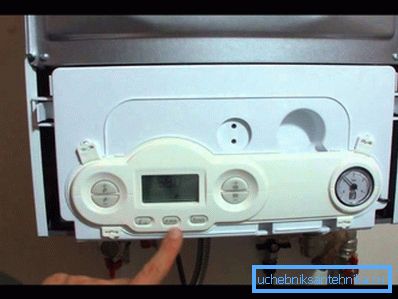

Kapcsolja be a kazánt

A fűtés bekapcsolása előtt el kell indítani a folyadékot keringő szivattyúkat. Néhány órát kell dolgozniuk. A folyadék nyomása körülbelül 2 atmoszféra.

Tipp Ezúttal ellenőrizze a rendszer újra szivárgását. Ha megjelenik, akkor a szivattyút le kell állítani, az ízületeket le kell zárni és a vizet újra fel kell tölteni.

Minden indítékot a helyiségben pozitív hőmérsékleten kell elvégezni. Ellenkező esetben jég keletkezhet és károsíthatja a csöveket, szivattyúkat és radiátorokat.

következtetés

A hőátadó folyadék feltöltése döntő fontosságú a fűtési rendszer üzembe helyezésében. Az összes munka helyességétől függ attól, hogy mennyire hatékonyan és gazdaságosan működni fog. Erről az alábbi videóban többet megtudhat.
