A fűtési rendszer kiszámítása: hogyan kell kiválasztani a

A ház klimatizálása Oroszországban nem luxus, hanem létfontosságú. Ha a városi körülmények között nem kell gondolkodnod - vannak hőállomások, hő- és erőművek, távhőházak, amelyek teljes mértékben házat biztosítanak a fűtéshez, akkor saját házában mindent magára kell gondolnia.

Ebben az esetben a lakást önálló fűtési rendszerrel kell felszerelni. A hálózat telepítése előtt meg kell tervezni és kiszámítani. Ez az, amit elveszítünk ebben a cikkben.

Fűtőberendezések számítása

Hővezetőként általában a szokásos vizet választják saját házaiban. És maga a fűtési rendszer is zárt vagy nyitott.

A kazán típusa

A hőgenerátor típusát, amelyet ki kell választania, tekintettel a leginkább elérhető és olcsó energiaforrásra az Ön területén.

Az eszközök kategóriája alatt a használt üzemanyag típusa.

1. Elektromos kazánok. Fűtése egy ház alapján őket nem nagyon népszerű velünk, mert a villamos energia drága, és megszakításokkal vagy feszültségcseppekkel is szállítható. És egy ilyen eszköz megbízható működéséhez stabil tápegység-rendszerre van szükség.
2. Szilárd tüzelőanyagú berendezések. A legegyszerűbb egységek. Az orosz piac számos modelljét képviseli, mind kézi, mind automatikus üzemanyag-betöltéssel. A legújabb analógok ára természetesen magasabb.
3. Gáznemű aggregátumok. Ezek az eszközök nagy hatékonyságúak. Jelenlegi modelljei teljesen automatizált munkaciklusok. Magas teljesítményszinttel kompatibilisek, egy ilyen eszköz optimális, ha otthona egy központi gázellátó hálózathoz csatlakozik.

Figyelj! A fűtési rendszer betáplálásának számításánál figyelembe kell venni, hogy a gáz ára folyamatosan növekszik. Ezért kívánatos a fűtési hálózat felépítése energiatakarékossági és automatizálási rendszerekkel.

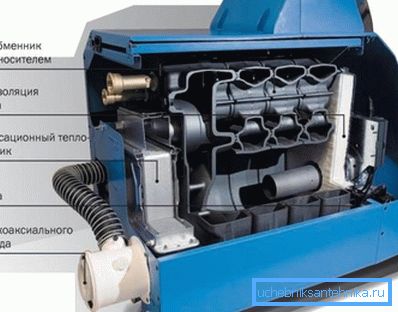

1. Folyékony üzemanyagok. Ezek a kazánok dízel, kerozin, fűtőolaj, olaj-üzemelés. Nagyon produktív, praktikus, ilyen üzemanyag áll rendelkezésre és olcsó.

Hasonló hőt termelnek a dachák, a házak és a vidéki házak. A folyékony üzemanyag azonban tűz és robbanásveszélyes. Ezért a tartályokkal együtt külön helyiségeket kell felosztani, és gondosan tartsa be a biztonsági óvintézkedéseket.

Néhány megfontolandó pont

1. A fűtőberendezések fűtőolaj-kazánjai fontos előnyt jelentenek. Az égő cserélhető gáz analógra, és az egység képes lesz a megfelelő energiahordozón dolgozni.

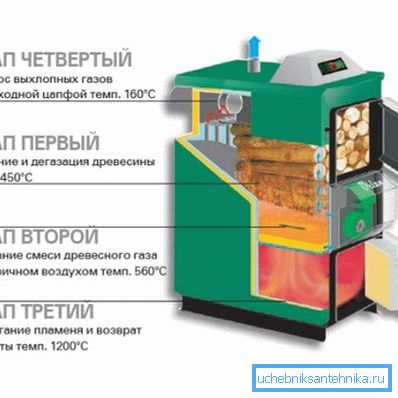

2. A szilárd tüzelőanyaggal működő készülékeknél a legjobb, ha saját pirolízis homogenitáit helyezzük el. Ezek a legelmaradottabbak, hatékonyságuk a továbbfejlesztett tervezésnek köszönhetően eléri a 85% -ot. Az ilyen egységeknek két kandallójuk van. Az elsőben az üzemanyag lassan ég, és hőteljesítményt, valamint éghető (piritikus) gázt bocsát ki. Ez utóbbit, levegővel együtt, belép a második tűzkamrába, ahol éget, és további hőt termel.

1. A hagyományos szilárd tüzelésű kazánok jelentős hátrányt szenvednek - nem lehetnek hatékony automatizálási rendszerek. Ebből kiindulva a tüzelőanyagot manuálisan kell elhelyezni, 4/6 óránként.

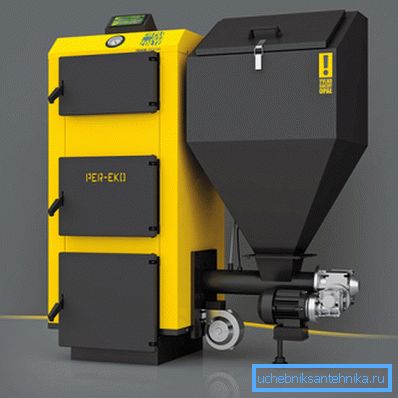

Vannak modellek olyan egységek, amelyekhez csatlakoztathatja a bunkert. A benne lévő üzemanyag automatikusan belép a kazánba.

Ez azonban legfeljebb 1,5 napig tart. Ezután be kell tölteni a kapacitást manuálisan.

A jellemzők kiszámítása

A hőtermelő típusának kiválasztása után, a fűtési rendszerek kialakításának és számításának elvégzésével meg kell határozni a rendszer kapacitását és általános jellemzőit.

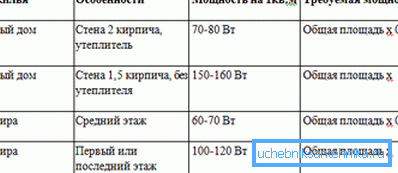

Elõzetes számítások elvégzéséhez elegendõ a helyiség szaporodása a hõfejlesztõ hõmérsékleti tényezõjével. A számítás eredményét tovább osztja 10.

Ez a legegyszerűbb formula az életkörülményekre. Segítségével a fűtési rendszerek közelítő számítását és tervezését néhány ismert tényezővel elvégezhetjük.

Egy kicsit többet a számításokról.

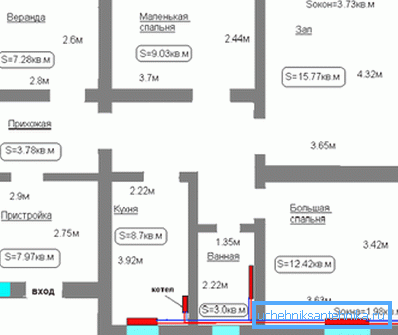

1. Ami a fűtött területet illeti, gyakran a ház minden területére kerül. Ez hiba, mert Rendszerint csak az épület olyan helyiségei vannak, amelyekben legalább egy külső fal van fűtve. Ez a hőtechnikai számítás helyes, ahol csak a külső falú helyiségeket veszi figyelembe. Ugyanakkor a kazán kis termelékenységi rátája hozzá van adva a számítások eredményeihez. Szükség van egy olyan helyzetre, amikor a tél túl kemény lesz az Ön számára.
2. Az éghajlati tényező együtthatója nagyon fontos a fűtési gyakorlati számításokhoz. Az értéke attól függ, hogy a ház hol található.

• Az Orosz Föderáció Központja tehát 1,3 / 1,6 kW;
• a dél - 0,8 / 0,95;
• Oroszország északi részére - 1.6 / 2.2.

Példa az 100 négyzetméteres épület fűtési rendszerének (kazánteljesítményének) kiszámítására az Orosz Föderáció középső területein:

Vk = 100 • 1,2: 10 = 12 kW

Az akkumulátorelemek száma

Az utasítás megjegyzi, hogy az illetékes fűtési projekt nem lehetséges a szükséges számú radiátorszakasz meghatározása nélkül. Ezt a paramétert a legegyszerűbb képlet segítségével lehet kiszámítani: a helyiség területét megszorozzuk 100-mal, az így kapott számot a radiátor egy szakaszának ereje osztja el.

Vizsgáljuk meg részletesebben a képlet pozícióit.

1. Fűtött terület. A fűtőkészülékek teljesítményét minden egyes helyiségre kiszámítjuk. Ezért a képletnek tartalmaznia kell egy helyiség területét is. Van azonban egy kivétel. Ha a szomszédos helyiségben szeretne melegkedni, és ahol a radiátorok vannak, akkor mindkét szoba területe össze van foglalva.
2. A 100-at a SNiPa-ból vettük. Ez azt jelenti, hogy az 1 m2-es nappali helyiségben 100 W-os hőteljesítmény szükséges.
3. Az egyik radiátorszakasz teljesítménye eltérő lehet, és a gyártás és a tervezési jellemzők anyagától függ. Ha pontosan nem találja meg ezt a paramétert, 200 watt értékkel működtetheti. Ez egyenlő a modern radiátorok egyes szakaszainak átlagos teljesítményével.

Adunk egy konkrét számítási példát. Hagyja, hogy a padlófelület legyen 20 négyzetméter. A kiválasztott radiátorok egy részének teljesítménye 170 W. Határozza meg a szükséges szakaszok számát:

N = 20 • 100: 170 = 11,7 = 12.

Figyelj! Ha a helyiség szögletes vagy vége, akkor a számítások elvégzése után összességét meg kell szorozni az 1,2-es együtthatóval. Így megkapja a hűtőtestek számát, figyelembe véve a helyiség megnövekedett hőveszteségét.

Különleges szakmai számítások a képletekben

Tekintsük a fűtési rendszerek kiszámítását és telepítését szakemberek által.

Mi a hidraulikus számítás?

A rendszer általános hidraulikus számításának feladata a következő.

1. A csővezeték keresztmetszetének meghatározása és e tekintetben - a fűtési rendszer vízmennyiségének kiszámítása.
2. A nyomás nagysága (üzemi nyomás) a hálózat különböző részein.
3. A nyomáscsökkenés / fej számítása.
4. A hálózat minden pontjának pontos rögzítése dinamikus és statikus módokban. Ez szükséges a megengedett nyomás és a kívánt nyomás biztosításához a rendszerben.

Alapvető számítási függőségek

A zárt szerkezetek hővédő tulajdonságait a hőátadással szembeni ellenállás (Ro) jellemzi.

1. Ezt az alábbi képlet adja meg: Ro = Rвн + Rk + Rв. Az RVn szimbólum a kerítés belső részének hőátadásával szembeni ellenállása, amely viszont (m · 2 ° C): Bm.
2. Rvn = 1: "C. Itt a befoglaló szerkezetek belsejének hővisszatérési együtthatója egyenlő: 8,7 • (m • 2 ° C): Bm.
3. RK a zárt szerkezet hőállósága egymás után elhelyezett rétegekkel. Rc = R1 + R2 + ... + Rn + Rt.
4. R1 = a /. Itt? a rétegvastagságot milliméterben jelenti, mi? - a hővezető tényező, amelyet Bm-ként írunk le: (m • 2 ° C).
5. Az Rb a hőszigetelés ellenállása a ház külső részéből.
6. RV = 1:? n a kerítés külső részének hővisszatérési tényezője, 23 ° Bm: (m • 2 ° C).
7. A k hőátadási együtthatót a következő képlet alapján számítjuk ki: k = 1: Ro.

Tehát a fűtési rendszer kiszámítása előtt kiszámítjuk a fő szigetelő réteg vastagságát.

Adunk egy konkrét példát.

1. A beton külső fala:? = 2400 kg / m? /; 1 = 1,92 W / m • ° C; 1 = 100 mm.
2. Melegítés poliuretán habból: = 2400 kg / m 2; = 1,92 W / m • ° C; ? = Ro-1: C-1: N- (1: 1).

Rendszererő

A fűtési rendszer hõteljesítményét, wattokban a képlet adja meg: Qc = Qo + Qi-Qb.

itt:

• Qo a wattok hővesztesége a zárt szerkezeteken keresztül;
• Qi a hőveszteség, amely felmelegíti az infiltráló levegőt, amely áthalad az ajtókon, ablakokon, nyílásokon (W);
• Qb - háztartási készülékek hőteljesítménye, wattban is.

A csővezeték hidraulikus számítása

A fűtési rendszer térfogatának kiszámítása a csővezeték átmérőjének hidraulikus számításai nélkül lehetséges. Ezeket a már meghatározott hőterhelések és a rendszerben számított nyomás (keringés) mellett végzik.

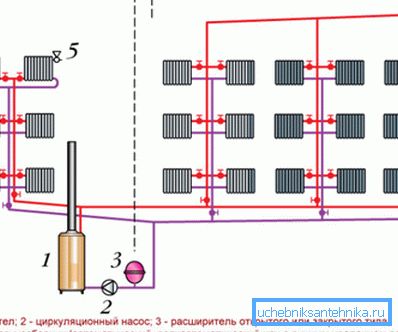

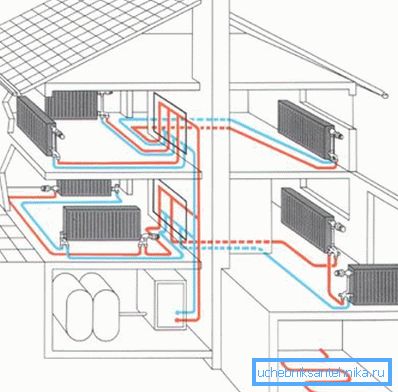

Például egy kétcsöves hálózatban a fő keringető gyűrű egy elcsúsztatható típusú elosztás esetén van felszerelve. Más szavakkal - az alsó radiátoron keresztül a leginkább terhelt és a legtávolabb a hőközponttól a felszálló.

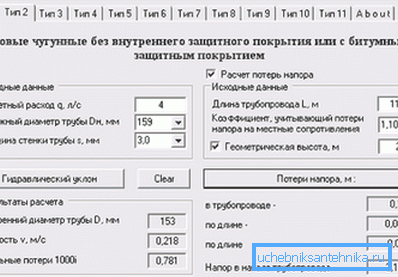

Ebben az esetben használhatja a számológépet az interneten található fűtési rendszer kiszámításához, vagy elvégezheti a számításokat.

Ehhez meg kell határozni a kiegészítő paramétert - a súrlódásnak (Rav, Pa / m) adott nyomásveszteség átlagos értékét méterenként. A képlet így néz ki:

Rcp =? • pp: L; in pa / m

Ebben a szimbólumok azt jelentik:

• ? - ez egy olyan tényező, amely figyelembe veszi az összes kiszámított nyomás (keringtetés) helyi viselkedése miatt bekövetkező nyomásveszteségét a kényszerített keringésű hálózatok esetében, ez a paraméter 0,65;
• pp a rendelkezésre álló nyomás a tervezett fűtési rendszerben, pascals;
• L a keringő gyűrű teljes mérete, méterben.

A helyiség hővesztesége

A Qo fő hőveszteséget (wattban) az épületburkolaton keresztül a Qo = f • k • (tv-tвн) képlet alapján találjuk meg.

itt:

• k a burkolat hőátadási tényezője;
• f a zárt szerkezet számított területe, négyzetméterben;
• tv a szoba levegőjének hőmérséklete fokokban;
• tвн - külső levegő hőmérséklete fokokban;
• n egy olyan együttható, amely attól függ, hogy a külsõ felület megfelel-e a külsõ levegõnek.

A radiátorok kiválasztása, jellemzőik alapján

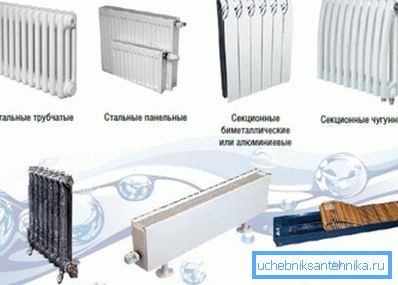

Mielőtt kiszámolná a víz mennyiségét a fűtési rendszerben, ki kell választania a használandó fűtőtesteket. Az alábbiakban bemutatunk egy táblázatot a jelenleg gyártott fajták jellemzőiről.

következtetés

A fűtési rendszer hosszú távú működtetése csak a megfelelő számítással és megfelelő telepítéssel lehetséges. Ezért a hálózat kialakítását nagyon komolyan kell venni. A cikkben szereplő videó kiegészíti az információkat.
