A fűtési rendszer nyomástesztje: cél, jellemzők,

A fűtési rendszer nyomásfelmérése és öblítése kötelező eljárás a fűtés üzembe helyezése előtt. Az eljárás végén elkészül egy tesztbizonyítvány-űrlap, amely egy kötelező dokumentum, amely jelzi a fűtési hálózat sikeres telepítését.

Megmondjuk Önnek, mi a fűtés, és hogyan kell ezt tenni.

Csővezeték hidraulikus vizsgálata

Fogalommeghatározás és eljárás

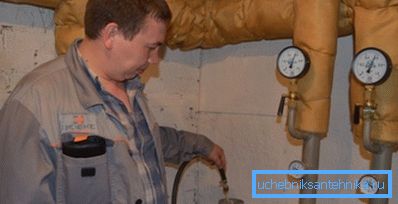

A fűtési rendszerek nyomáspróba és öblítése szükséges eljárás, amely egy tárgy hidraulikus vizsgálatából áll, szivárgások és rossz minőségű csatlakozások esetén. A teszt az, hogy a csővezetéket vízzel tölti meg, a levegőt levegőztető szelepekkel távolítják el, és a fűtési rendszer nyomáspróbájának ellenőrzésére szolgáló berendezés csatlakozik (lásd még a Meet - Air Heating Systems című cikket is).

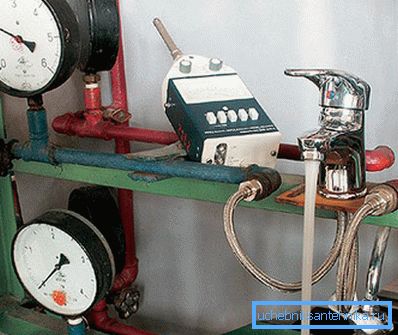

A kompresszor befecskendezi a nyomást, ami 20-50% -kal magasabb, mint a névleges működési érték, és a csővezeték ebben az állapotban 30 percig marad. Ez alatt az idő alatt a nyomást nyomásmérő vezérli, és ha nem csökken, akkor a hálózat szoros. Az új, modern fűtési köröket kétszeres üzemi nyomás mellett vizsgálják.

Ha azonban 30 percen belül nyomásesést veszünk fel, akkor a fûtõrendszerek nyomás alatti nyomása kikapcsol, a víz leeresztõdik, és a fûtés minden részét ellenõrizzük szivárgás esetén. Amikor a szivárgást megtalálják és rögzítik, az eljárás megismétlődik.

Végezetül az elvégzett munka alapján megbecsülik a fűtőrendszer préselését, amely feltünteti az egyes munkafázisok költségeit és az intézkedés összköltségét (az OKDP szerint - "4530195 Vizsgálati hidraulikus és pneumatikus csővezetékek"), valamint egy nyomáspróbát.

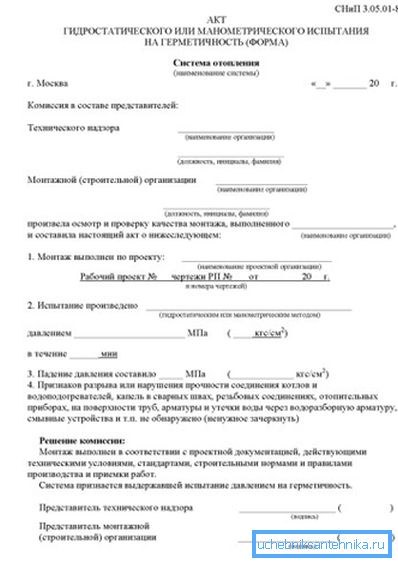

Figyelj! Sikeres teszt után az ellenőr elvégzi a nyomásvizsgálatot, amelyet a létesítmény szervezete képviselője és a műszaki felügyelet képviselője ír alá. Befejezés után az objektumot átöblítik és üzembe helyezik.

Berendezések és személyzet nyomáspróbára

A hidraulikus vizsgálat végrehajtására szolgáló berendezés klasszikus példája egy fűtő prés. Ez a készülék az áramkörhöz van csatlakoztatva a csővezetékek nyomásszabályozott növelése érdekében.

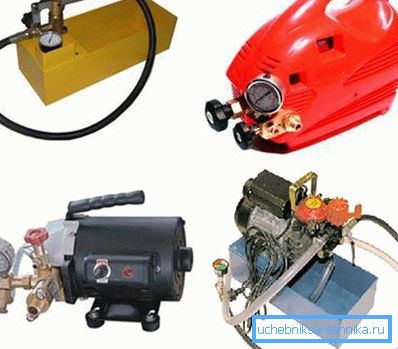

A fűtési rendszerek nyomáspróbájának szivattyúja manuális vagy elektromos lehet. Mivel a magánházak és a nagynyomású nyaralók legtöbb helyi fűtési hálózatára nincs szükség, manuális nyomáspróba elég.

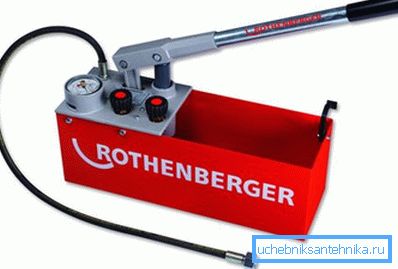

A kézi szivattyúk a fűtési rendszerek nyomáspróbájának vizsgálatához 25-60 bar vagy annál nagyobb erőkifejtés alakulhatnak ki, ami elég ahhoz, hogy ne csak egy vidéki házban, hanem egy öt emeletes épületben is ellenőrizzék a tömítettséget.

A kézi eszközök használatának előnyei:

• A készülék kis mérete és tömege még egy normál városi lakásban is mozgatható. A kézi szivattyú mind szakmai, mind személyi használatra alkalmas;
• A berendezések viszonylag alacsony ára megfizethetővé teszi a nagyközönség számára.. A speciális elektromos berendezésekkel ellentétben a manuális prések nagyon kedvező árcédulákkal rendelkeznek;
• A működési paraméterek teljes skálája teljes mértékben megfelel a kis és közepes méretű fűtőberendezések igényeinek.. A szivattyú lehetővé teszi a magánház normál hálózatának működési teljesítményének kétszeresét;
• Az egyszerű kialakítást a magas megbízhatóság és a hosszú távú üzemelés jellemzi, hibák és meghibásodások nélkül.. A szivattyú nagyon egyszerű, és nincs semmi különös a törés.

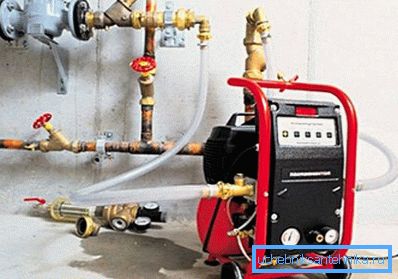

Nagy és kiterjedt áramkörök tesztelésére nagy helyeken, többszintes épületekben, gyárakban stb. olyan elektromos szivattyúkat használjon, amelyek a nagynyomású vizet pumpálják, kézi mechanizmusok számára nem elérhetők. Fel vannak szerelve egy önindító szivattyúval és képesek akár 500 kgf / cm2 (bar) erőre kifejleszteni.

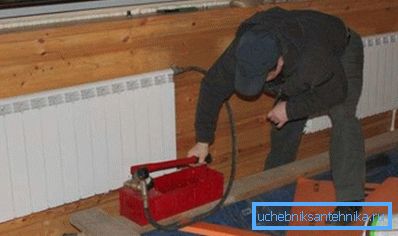

Elektromos egységek beépíthetők a vonalba, vagy bármely lyukhoz csatlakoztathatók. Leggyakrabban a tömlõ csatlakozik egy vízelvezetõ szeleppel vagy csaptelepen keresztül, amelyen a csõ vízzel telik. Is csatlakozott a radiátorhoz a Mayevsky daru csatlakozóján keresztül.

Az elektromos gépek általában fel vannak szerelve egy vezérlőegységgel, amely automatikusan védi a túlmelegedést. Ha a motor hőmérséklete a beállított határérték fölé emelkedik, akkor a védelem kioldja a nyomást és lehetővé teszi az egység nyugalmi helyzetét.

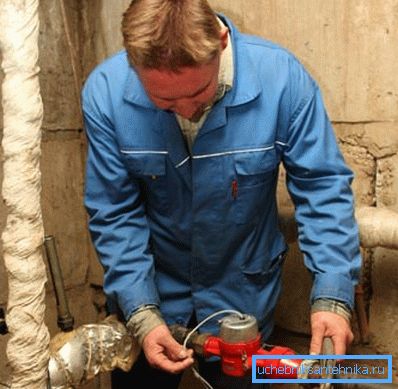

A kis hálózatok esetében, amelyek vidéki házakra és egyéb kis épületekre jellemzőek, az erőkifejtés szintje alacsonyabb - legfeljebb 2 atm. Az ilyen hálózatok a szokásos víznyomással ellenőrizhetők. A fűtővezeték a központi vízellátó hálózathoz csatlakozik, kb. 2 kgf / cm2 nyomás keletkezik benne, majd a tárgyat szivárgások és más hibák miatt ellenőrizzük.

Figyelj! Ha saját kezűleg telepítette a fűtést az országba, akkor szakemberek segítségével megbeszélheti a tesztet. A városi sokemeletes épületek esetében azonban az oktatásnak meg kell követnie a létesítmény karbantartását végző közművek és szolgáltatások kötelező részvételét.

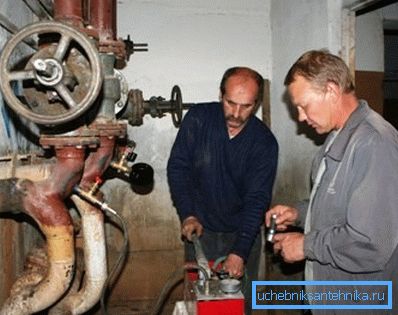

A mûszaki felügyelet képviselõje vagy az építtetõ ügyfél képviselõje elfogadja a munkálatokat.

Milyen esetekben végez nyomástesztet

Továbbra is kiderül, ha szükséges a cső erősségének vizsgálatához.

Az SNiP rendelkezései szerint az ilyen esetekben az ellenőrzést:

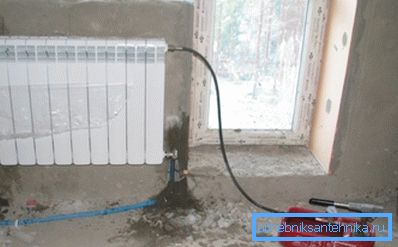

• Új tárgy felszerelése után. A fűtés üzembe helyezéséhez feltétlenül nagynyomásúnak kell lenni;
• A hálózat vagy a fűtőberendezés, szerelvények, berendezések bármely részének javítása után. Minden nyomáscsökkentés újra tesztelést igényel;
• A csővezeték bármely részének kicserélése után a csövek sértetlenségének vagy rossz minőségű csatlakozások megsértésének megszüntetése után;
• A fűtési szezon kezdete előtt.

Figyelj! Mielőtt a fűtési rendszert nyomás alá helyezné, a kívülállókat és a lakókat ki kell üríteni a helyiségből. Biztonsági okokból a munkát üres tárgyon végezzük.

következtetés

Megvizsgáltuk a fűtési nyomás vizsgálatát, és elmondtam, mi az. Ha részletesebb információra kíváncsi, tekintse meg a videót és olvassa el a weboldalunkon található egyéb anyagokat.
