A fűtési rendszerek osztályozása: a szokásostól az
A cikk témája a különböző épületek fűtési rendszereinek osztályozása. Vizsgáljuk a bennük alkalmazott hőenergiaforrásokat, a hőátadás módszereit, a hűtőfolyadékok mozgatását és a fűtőkészülékek bekötését.
Tehát menj.
Hőforrás
Ebben a szerepben lehet:
- gáz. A gázfűtő kazánok biztosítják a hőenergia minimális költségét. Ha nincs gázvezeték, helyett gázkapacitókat vagy hengereket lehet használni.
Azonban: ebben az esetben egy kilowattóra-óra ára jelentősen megnő.
- Tűzifa és szén. Az ilyen energiaforrásokhoz szilárd üzemanyagú kazánok általában egységesek. Legfőbb hátrányuk a munka korlátozott autonómiája: az üzemanyag behelyezése és a hamu tisztítása naponta többször is szükséges.
Azonban a gázgenerátorok és a felső égető kazánok kissé növelhetik a rések közötti rést.
- Pellet. A tartályokkal és adagolókkal ellátott pellet kazánok néhány nap alatt elérhetik az autonómiát.
- szolárium. Itt az autonómiát már hetekben számolják; A hátrányok közé tartozik a berendezés magas zajszintje és a nagyteljesítményű dízelüzemanyag-kapacitás igénye.

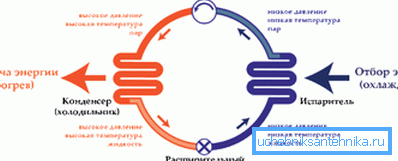

- elektromos. A közvetlen fűtőberendezések mellett hőszivattyúk is használják, amelyek villamos energiát használnak, hogy viszonylag hideg környezetből (levegő, víz vagy talaj) melegítsék át egy melegebb helyiségbe.
Itt van egy becslés a különböző források költségeiről.
Hőforrás | Ár kilowattóra |
Gázkazán (csomagtartó) | 0,7 p. |
Szilárd tüzelőanyag kazán (tűzifa) | 1.1. |
Hőszivattyú | 1.2. |
Szilárd tüzelésű kazán (szén) | 1,3 r. |
Gázkazán (gáztartály) | 1.8 r. |
Gázkazán (palackok) | 2.8 p. |
Dízel kazán | 3.2. |
Villamos energia (közvetlen fűtés) | 3,6 p. |
Központi forrás és elosztott fűtés
A legelterjedtebb rendszer egy központosított hőforrással (kazánnal vagy kályhával), perifériás fűtőkészülékekkel és a hő szállítására szolgáló csővezetékekkel. Azonban ezekkel együtt elosztott fűtési rendszereket is használnak.
Példák?
- Elektromos padlófűtés önálló termosztátokkal.
- Minden szobában elhelyezett elektromos konvektorok.
- Gázkonvektor gázelosztással a ház körül.
- Független teljesítményű infravörös sugárzók.
- A fűtés minden szobában légkondicionált, saját split rendszerrel.
Hőátadási módszer
A hőenergia átadása többféle módon történhet.
Hőhordozó
Ebben a minőségben vízzel vagy etilénnel és propilénglikollal alkotott keverékeit használják, alacsonyabb hőmérsékleten fagyasztva. A hőátadó folyadékok nagy hőteljesítménye lehetővé teszi a viszonylag kis keresztmetszetű hálózati feszültség kiküszöbölését.
A levegő
A levegő fűtése azt jelenti, hogy a hőforrás közvetlenül a helyiségbe beáramló levegőt melegíti. A légfűtési rendszereket gyakran szellőztetéssel kombinálják. A népszerűségét befolyásoló döntés legfőbb hátránya a nagy keresztmetszetű légcsatornák felszerelése: a kivitelezés sérelme nélkül ez csak az építési szakaszban végezhető el.
gőz
A túlhevített gőzzel működő, 200-400 fokos hőmérsékletű fűtési rendszereket kizárólag ipari létesítményekben használják. Kényelmesek, mivel a fűtők magas hőmérséklete miatt minimális méretüket biztosítják magas hőteljesítmény mellett. A gőzök hiánya komoly veszélyt jelent a fűtött helyiségek lakóinak baleset esetén.
Infravörös sugárzás
Az úgynevezett infravörös melegítők a hő lényeges részét nem a körülöttük levő levegőbe, hanem közvetlenül a környező tárgyakba és az emberekbe sugározzák az infravörös sugárzáson keresztül, amely a spektrum látható részén kívül helyezkedik el.
Az IR-kibocsátók használata gazdaságilag indokolt, mindenekelőtt azért, mert csökkenti a szobahőmérséklet kényelmét. A bőr közvetlen szabad feszültsége miatt a szubjektív kényelem zónája már a + 15-16є-tól kezdődik.
Konvekció és padlófűtés

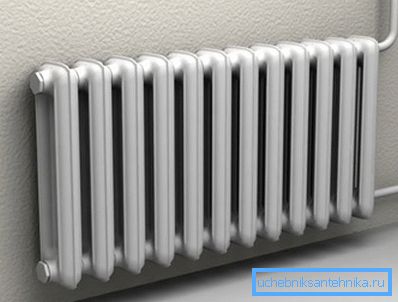

A gyermekkor óta szokásos számunkra, a viszonylag magas hőmérsékletű ponthőforrásokkal rendelkező helyiség (radiátorok, konvektorok, regiszterek stb.) Fűtésére szolgáló rendszer konvekciónak nevezzük. Minden fűtőegység konvekciós áramlást generál; ezek a patakok a szobában levegőt kevernek.
A konvekciós fűtés fő problémája, hogy a fűtött helyiség hőmérséklete rendkívül egyenetlen eloszlású.
Nem csak: nem hatékonyan vannak terjesztve. A mennyezet alatt a hőmérséklet 5-8 fokkal magasabb, mint az emberi növekedés szintjén. Sok időt töltesz a mennyezeten?
A mennyezet melletti levegő túlmelegedésének egyik mellékhatása a mennyezeten keresztül történő hőszivárgás éles növekedése. A hőveszteségek közvetlenül arányosak az épület burkolatának oldalai közötti hőmérsékleti deltával.
A konvekciós fűtés alternatívája egy meleg padló. A padló felületét 25-35 fokos hőmérsékletre melegítik kábel, filmmelegítő vagy cső vízzel.
Ennek eredményeképpen:
- A hőmérséklet legfeljebb pontosan ott van, ahol szükség van - a padló szintjén.
- A szoba teljes körzetében a falak fagyasztását megakadályozó termálfüggöny alakul ki.
- A szoba átlagos hőmérsékletének csökkentésével jelentős energiamegtakarítás érhető el.
Vízmelegítés
A folyékony hűtőközeg használata esetén a fűtési rendszer osztályozása számos más paraméterrel lehetséges.
Közép és autonóm
A DH-rendszerekben a hőforrás CHP vagy kazánház. Hőhordozó - műszaki víz - a fűtési vonalak mentén szállítják; a külön áramkörök keringését biztosítja a betáplálás és a visszirányú szálak közötti különbség.
Az épület autópálya és fűtési rendszere közötti csomópont működését a felvonó csomópont végzi.
Ben:
- A szálak közötti különbség kiegyenlített. A pályán 3-6 kgf / cm2; ugyanakkor elegendő méretű áramkör állandó áramlására elegendő 0,2 kgf / cm2-es csepp.
- Biztosítja a hűtőközeg térfogatának egy részét a visszatérő áramkörből a visszavezetéshez. Így csökken a hőmérsékletváltozás a felvonó csomóponthoz legközelebb eső és a legtávolabb levő fűtőberendezések között.
- A melegvízellátó rendszer (melegvízellátás) üzemmódja szabályozott. A használati melegvíz hőmérsékletétől függően a melegvíz közvetlenül vagy visszirányú szálból kerül.
Egy autonóm rendszer esetében egy állandó térfogatú hőhordozóval töltött és nem külső tárgyakkal összekapcsolt zárt áramkörrel foglalkozunk. A melegvizet nem veszi az áramkör.
Cirkulációs stimuláció
A DH rendszerben a hűtőfolyadékot a szálak közötti különbség vezérli. És mi a helyzet az autonóm áramkörökkel?
Két lehetősége van.
- Egy kényszerített keringető rendszerben egy keringető szivattyú biztosítja - viszonylag kis teljesítményű készüléket, amely gyakran képes a fokozatos vagy egyenletesen beállítani a kapacitást.

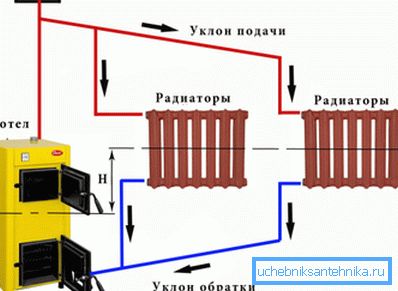

- A gravitációs rendszerek a fűtött és a hideg hűtőközeg sűrűségének különbsége miatt működnek. A kazánból az úgynevezett gyorsító kollektor mentén emelkedik, és lassan visszatér a radiátorokon, és hőt termel az út mentén.
Hasznos: könnyű frissíteni a gravitációs rendszert, hogy felgyorsítsa a keringést azáltal, hogy keringető szivattyút szerel fel az áramkörben a saját kezével. Az utasítás meglehetősen egyszerű: a töltést egy szelep vagy visszacsapó szelep törli, amelynek mindkét oldalán a betétek a szivattyúhoz vannak kötve. Az oldalsó rúdok a szivattyú előtt elhelyezett üreggel és két elzárószeleppel vannak ellátva.

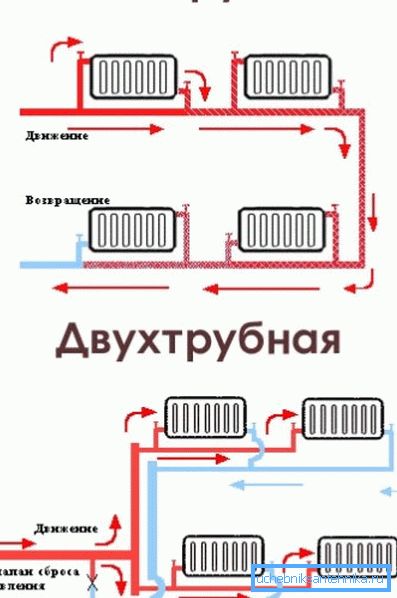

Egy- és kétcsöves rendszerek
A hűtőfolyadék elrendezése a fűtőberendezésekhez egycsöves és kétcsöves lehet. Az első esetben a radiátor megtöri az egyetlen tölteléket, vagy pedig ésszerűbben, ezzel párhuzamosan. A második esetben az egyes fűtőelemek jumperek a szállító és visszatérő csövek között.
Fontos pont: a második esetben a rendszer kötelezően kiegyensúlyozást igényel - az elemek áteresztőképességét a szelepek fojtásával. Anélkül, hogy a kazántól távol eső radiátorok egyszerűen nem működnek.
Függőleges és vízszintes
Leningradka - egy egycsöves gyűrű a ház peremén, párhuzamosan beágyazott elemekkel, tipikus vízszintes rendszer. A fűtőtest egy lakóházban tipikus függőleges. Amint azt feltételezed, gyakran kombinálódnak: például ugyanabban a lakóépületben, ahol a vízszintes palackozás melletti függőleges állvány található.
Átadás és elhúzódó célok
Ha a hűtőfolyadék a kazán kimenetétől a bemenetig nem változtatja meg az ellenkező irányú mozgást - ez egy elhaladó rendszer. Ha változások - holtpont.
Az alsó és felső palackozás
A lakóházaknál kétféle kábelezés található.
- Az alsó töltés azt jelenti, hogy az ellátási és visszatérési áram az alagsorban van. A felhúzók párban vannak összekötve egy jumpert a padláson vagy a felső emeleten. Mindegyik pár felhúzza a tápellátást és a csővezetéket.
- A felső töltet esetében a takarmányt a tetőtérbe mozgatják, és levegő gyűjtőtartállyal szerelik fel. Minden felszállót le kell állítani két ponton; de a rendszer elindításakor kisebb nagyságrenddel kevesebb probléma van: nincs szükség levegőztetésre minden párra, de csak egy tartályban.
Radiátorok csatlakoztatása
A szekcionált fűtőkészülékek többféleképpen is csatlakoztathatók a tápvezetékekhez.
- Az oldalsó kapcsolat az esztétika szempontjából legelőnyösebb. Nagyméretű eszközhosszúság esetén azonban a külső részek észrevehetően hidegebbek lesznek, mint az elsőek a bélésből.
- Az átlós csatlakozás lehetővé teszi az akkumulátor teljes hosszának felmelegedését.
Tanács: a bal oldali forgalmi dugóhoz való csatlakozáshoz ne használjon sweepet, hanem egy amerikaiat. Ez jelentősen leegyszerűsíti a radiátor bontását és felszerelését.
- Végül az alulról lefelé mutató rendszer nemcsak egyenletesen felmelegíti a hűtőt, hanem enyhíti az öblítés szükségességét is. Az alacsonyabb kollektoron keresztüli folyamatos keringés nem engedheti meg, hogy elolvadjon. Az ilyen kapcsolat hátránya, hogy a felső dugót Mayevszszki szeleppel kell ellátni és minden egyes indításnál levegőt kell vigyázni.
következtetés
Reméljük, hogy az elméletre vonatkozó megismerésünk, bár kissé felszínes, hasznosnak bizonyul az olvasó számára. A szokásos módon a csatolt videó további anyagokat kínál neki.
Sok szerencsét!
